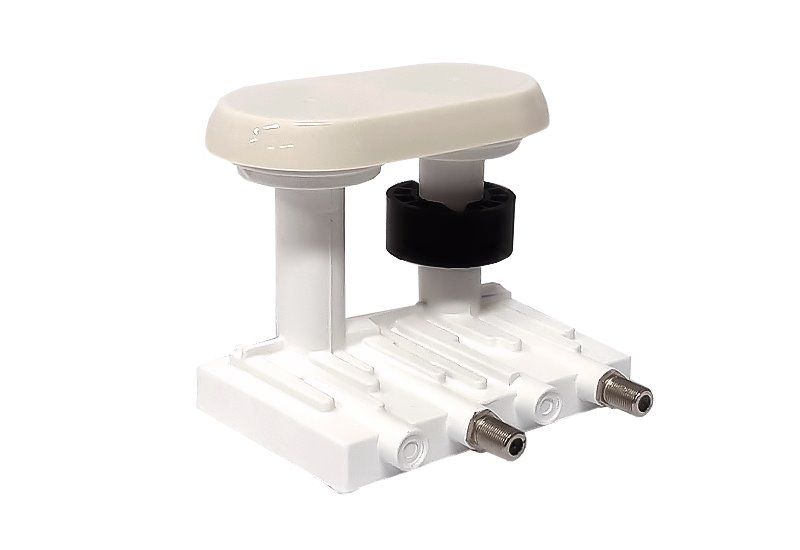

INVERTO Pro - Twin Monoblok 23mm LNB 4.3° (A=19,2/B=23,5)

INVERTO Pro - Twin Monoblok 23mm LNB 4,3° (A=19,2/B=23,5)

Monoblok TWIN LNB, ktorý je špeciálne navrhnutý pre európsky trh. Umožňuje prijatie dvoch satelitov, na 2 účastníkov. Lze ho použiť na prijatie satelitného vysielania (na 80 cm parabolické anténe) satelitov Astra 19,2E a 23,5E s uhlom odstupu 4,3°.

Vestavený prepínač DiSEqC verzie 1.0. DiSEqC: A(1)=Astra 19,2°, B(2)=Astra 23,5°.

Hlavné vlastnosti

• Nízky fázový šum, kompatibilný s DVB-S2 UHD TV.
• Nízke šumové číslo.
• Nízka spotreba energie.
• Veľmi vysoká izolácia pričnej polarizácie.
• Veľmi vysoká frekvenčná stabilita.

Umožňuje distribúciu signálu maximálne do dvoch set top boxov s jedným tunerom (alebo jedného STB s dvojitým tunerom). LNB je optimalizovaný pre vysielanie v ultra vysokom rozlíšení a poskytuje vynikajúce šumové číslo.

Tento LNB je navrhnutý tak, aby spĺňal prísne špecifikácie a vyrobený podľa najvyšších priemyselných štandardov kvality a predstavuje ideálny riešenie pre prijatie satelitného vysielania v celej Európe.

Technické špecifikácie

• Vstupná frekvencia v nízkom pásme 10,7 GHz ~ 11,7 GHz
• Výstupná frekvencia v nízkom pásme 950 MHz ~ 1950 MHz
• Frekvencia LO v nízkom pásme 9,75 GHz
• Rozsah vstupnej frekvencie vysokého pásma 11,7 GHz ~ 12,75 GHz
• Rozsah výstupných frekvencií vysokého pásma 1100 MHz ~ 2150 MHz
• Frekvencia LO vo vysokom pásme 10,6 GHz
• Šumové číslo 0,6 dB typ.
• Teplotná odchylka LO ±2,0 MHz max.
• Počiatočná presnosť LO ±600 kHz max.
• Fázový šum LO pri 1 kHz -70 dBc / Hz max.
• Fázový šum LO @ 10 kHz -80 dBc / Hz max.
• Fázový šum LO pri 100 kHz -90 dBc / Hz max.
• Zisk pri konverzii 55 dB ~ 68 dB
• Zvlnenie zisku (v šírke pásma 26 MHz) ±0,75 dB
• Kolísanie zisku (v celom pásmu) ±4 dB max.
• Odmietnutie obrazu 40 dB min.
• Intermodulácia 3. rádu - ICP3 10,0 dBm min.
• Bod komprezie 1 dB (@ výstup) 0,0 dBm min.
• Riadenie, volba družice A/B/C/D DiSEqC 1,0 (Sat A* = ASTRA 19,2° východne, Sat B = ASTRA 23,5° východne)
* Výchozí satelitný prijem
• Izolácia križovej polarizácie 22 dB min.
• Výstupný VSWR 2.0 : 1
• Úroveň rušivých signálov v pásmu -60 dBm max.
• Spotreba prúdu 210 mA max. @ 11 V ~ 20 V
• Prevádzková teplota -30 °C ~ +60 °C
• Výstupná impedance 75 Ω
• Typ výstupného konektora Typ F (žena)
• Odporúčaná veľkosť antény 80 cm (F/D = 0,6)
• Hmotnosť 290 g
