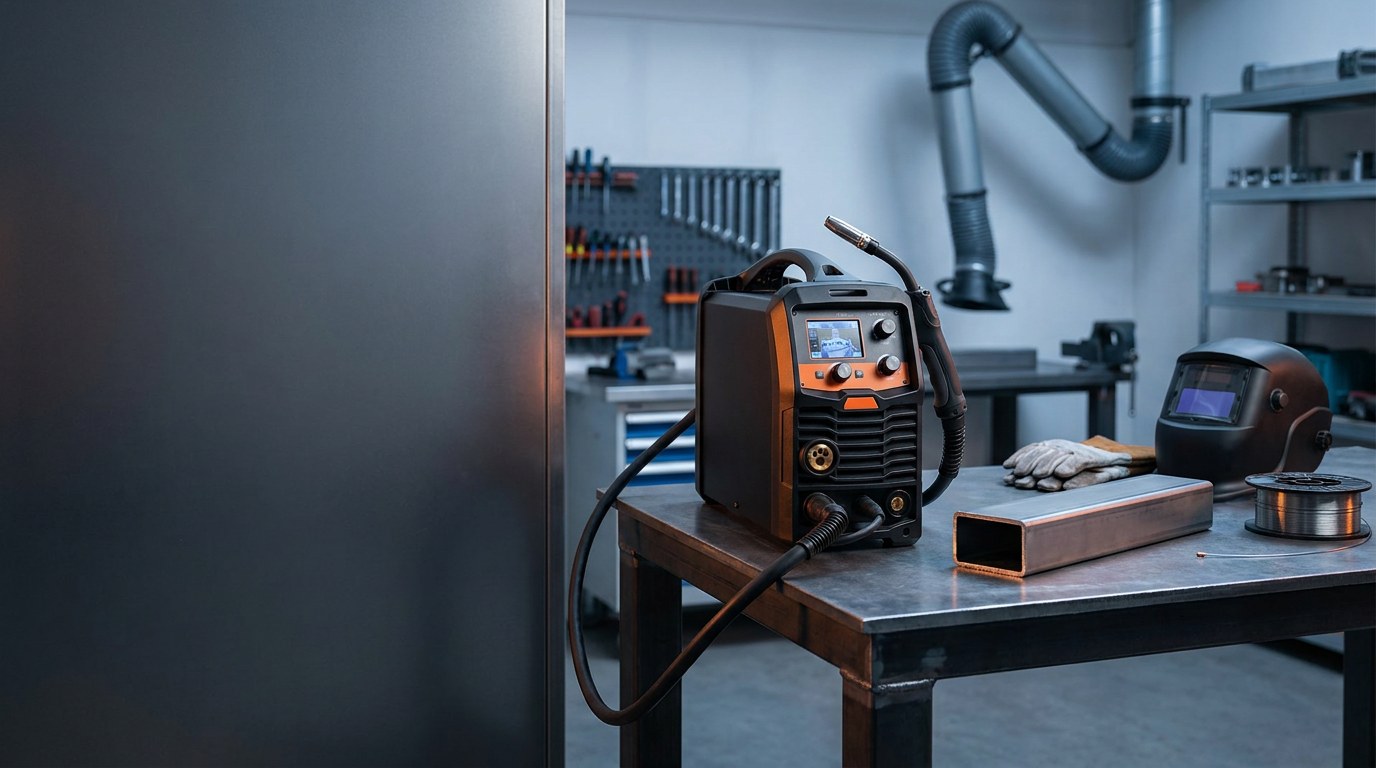

SOLUTION JUNIOR 140: odborný sprievodca zváraním MIG/MAG, MMA a TIG Lift

Jedna zváračka na drobné opravy, výrobu brány, dielenský vozík aj presnejšiu prácu s oceľou znie lákavo. SOLUTION JUNIOR 140 je kompaktný jednofázový invertor, ktorý v jednom tele kombinuje MIG/MAG, zváranie trubičkovým drôtom bez plynu, MMA a TIG Lift. Nie je to priemyselný zdroj pre nepretržitú výrobu, no jeho parametre sú na domácu a údržbársku dielňu nezvyčajne univerzálne.

V tomto sprievodcovi sa nebudeme držať iba čísla „140 A“ na prednom paneli. Pozrieme sa na zaťažovateľ, napájanie, vhodný drôt, rozdiel medzi jednotlivými metódami a na to, čo treba dokúpiť, aby bola práca nielen kvalitná, ale aj bezpečná.

Rýchly odborný verdikt

SOLUTION JUNIOR 140 dáva zmysel používateľovi, ktorý chce ľahko prenosnú zváračku na 230 V a nechce zostať odkázaný na jedinú metódu. MIG/MAG je vhodný na produktívne zváranie bežnej ocele, trubičkový drôt pomôže pri práci bez plynovej fľaše, MMA zvládne opravy obalenou elektródou a TIG Lift rozšíri možnosti o kontrolovanejší zvar ocele či nerezu.

Najväčšími prednosťami sú 7,4 kg hmotnosť, farebný LCD displej, synergicky zjednodušené nastavenie MIG/MAG a veľmi dobrý papierový zaťažovateľ. Kompromisom je iba 1 kg cievka, pevne zabudovaný 1,6 m MIG horák a nutnosť dokúpiť časť vybavenia pre prácu s plynom alebo TIG.

Kľúčové technické parametre

Parameter	SOLUTION JUNIOR 140	Čo to znamená v praxi
Napájanie	230 V, 50/60 Hz	Jednofázová dielenská sieť
Maximálny / efektívny vstupný prúd	25,1 A / 19,4 A	Napájací okruh treba posúdiť podľa návodu a istenia
Rozsah MIG/MAG	40–140 A	Od tenších profilov po bežné dielenské konštrukcie
Rozsah MMA	20–140 A	Elektródy s priemerom 1,6–3,2 mm
Rozsah TIG Lift	10–140 A	Kontrolovanejšie DC TIG zváranie po doplnení výbavy
Zaťažovateľ	60 % pri 140 A; 100 % pri 108 A	Silný výkon aj pri dlhšej práci, v podmienkach merania výrobcu
Drôt a cievka	0,8/1,0 mm; najviac 1 kg	Kompaktné cievky vhodné na menšie a stredné zákazky
Krytie / izolácia	IP21S / H	Určené do chráneného pracovného prostredia, nie do dažďa
Hmotnosť a rozmery	7,4 kg; 390 × 260 × 295 mm	Jednoduché prenášanie po dielni aj na montáž

Údaje vychádzajú z technického katalógu importéra TECH SOLUTION a z aktuálnej produktovej stránky 3.sk. Pri príslušenstve a podporovaných priemeroch drôtu sa vždy riaďte návodom dodaným s konkrétnym kusom.

Štyri metódy v jednom zariadení

1. MIG/MAG s plným drôtom a ochranným plynom

Pri MIG/MAG sa drôt podáva automaticky cez horák a zároveň tvorí prídavný materiál. Ochranný plyn stabilizuje kúpeľ a chráni ho pred atmosférou. Výsledkom býva čistý zvar s menším množstvom rozstreku a bez strusky, čo je výhoda pri pohľadových konštrukciách, nábytku z profilov alebo karosárskych opravách.

Výrobca model optimalizuje najmä pre plný oceľový drôt s priemerom 0,8 mm. Aktuálna ponuka uvádza aj 1,0 mm. Na bežnú nelegovanú oceľ sa používa MAG s aktívnym plynom alebo zmesou; označenie MIG sa presnejšie vzťahuje na inertný plyn. V praxi sa názov MIG/MAG často používa spoločne.

2. Trubičkový drôt bez plynovej fľaše

Samoochranný trubičkový drôt vytvorí ochrannú atmosféru z náplne vo vnútri drôtu. Je praktický mimo stálej dielne a všade, kde by vietor odfukoval externý ochranný plyn. Treba však počítať s väčším množstvom dymu, rozstreku a strusky, ktorú je potrebné odstrániť.

Pri trubičkovom drôte je kritická polarita predpísaná výrobcom spotrebného materiálu. Nezapájajte káble podľa univerzálneho internetového obrázka: skontrolujte označenie drôtu, návod zváračky a vykonajte skúšku na odrezku rovnakého materiálu.

3. MMA s obalenou elektródou

MMA je robustná metóda na opravy, montáže a prácu v horšie dostupnom mieste. JUNIOR 140 podporuje elektródy s priemerom 1,6 až 3,2 mm a podľa výrobcu rutilové, bázické, nerezové aj liatinové typy. Každý druh elektródy však vyžaduje správnu polaritu, prúd, skladovanie a prípravu materiálu.

Výhodou sú 3 m káble s držiakom elektród a uzemňovacou svorkou v základnom balení. Pri zváraní elektródou vzniká struska, preto po vychladnutí zvar očistite kladivkom a kefou a následne ho vizuálne skontrolujte.

4. TIG Lift Arc

Pri TIG Lift sa oblúk zapáli dotykom volfrámovej elektródy o materiál a jej nadvihnutím. Oproti škrtaniu sa obmedzuje kontaminácia elektródy a poškodenie povrchu. Metóda poskytuje presnú kontrolu nad kúpeľom a čistý zvar, ale vyžaduje samostatný TIG horák, vhodný volfrám, argón, redukčný ventil a podľa úlohy prídavný materiál.

JUNIOR 140 je zdroj pre DC TIG Lift, nie AC TIG zariadenie určené na klasické zváranie hliníka. Ak je hliník hlavnou náplňou práce, vhodnejší bude špecializovaný AC/DC TIG alebo správne vybavený MIG systém.

Ako funguje ovládanie s LCD displejom

Farebný displej zobrazuje zvolený režim a parametre. V MIG/MAG režime prvý ovládač spája nastavenie napätia s rýchlosťou posuvu drôtu, druhý umožňuje jemnú korekciu napätia. Jedným tlačidlom sa prepínajú režimy Lift TIG, MMA, MIG, priemery trubičkového drôtu a funkcia VRD.

Synergické ovládanie znižuje počet rozhodnutí pri prvom nastavení, ale nenahrádza skúšobný zvar. Výsledok ovplyvňuje hrúbka a poloha materiálu, typ spoja, medzera, priemer a zloženie drôtu, plyn, dĺžka voľného konca drôtu aj rýchlosť vedenia horáka.

Zaťažovateľ: najdôležitejšie číslo po ampéroch

Zaťažovateľ vyjadruje, akú časť desaťminútového pracovného cyklu môže zdroj zvárať pri určenom prúde a referenčných podmienkach. Hodnota 60 % pri 140 A znamená približne šesť minút zvárania a štyri minúty chladenia v desaťminútovom intervale. Pri 108 A výrobca uvádza 100 %.

Nejde o prísľub rovnakého výkonu pri každej teplote, napájacom kábli či prašnosti. Ak sa aktivuje tepelná ochrana, neprerušujte chladenie vypnutím ventilácie a zariadenie znovu nezaťažujte, kým výrobca nepovolí pokračovanie.

Pozor na napájanie a predlžovací kábel

Hoci zváračka používa 230 V, katalóg uvádza maximálny vstupný prúd 25,1 A a efektívny 19,4 A. Z toho vyplýva, že nestačí automaticky predpokladať vhodnosť každej bežnej 16 A zásuvky. Potrebné istenie, prierez vedenia a podmienky použitia musia zodpovedať návodu, miestnej elektroinštalácii a charakteristike ističa; pri pochybnostiach okruh posúdi elektrikár.

Výrobca pripúšťa dlhší predlžovací kábel alebo vhodný benzínový generátor, no poddimenzovaný či zvinutý kábel spôsobuje úbytok napätia a prehrievanie. Použite iba úplne rozvinutý kábel s dostatočným prierezom a dĺžkou podľa návodu. Generátor musí mať vyhovujúci výkon aj stabilitu napätia.

Čo je v balení a čo budete potrebovať navyše

Aktuálna ponuka uvádza pevne zabudovaný MIG horák 14TS s dĺžkou 1,6 m, 3 m MMA kábel s držiakom elektród, 3 m kábel s uzemňovacou svorkou, kladivko s kefou, základný ochranný štít a ramenný popruh.

Podľa zvolenej metódy si pripravte:

• kvalitnú samostmievaciu kuklu a ochranné okuliare pod ňu,
• kožené zváracie rukavice, nehorľavý odev a pevnú obuv,
• plný alebo trubičkový drôt správneho priemeru a kompatibilné kontaktné špičky,
• pri MAG ochranný plyn, fľašu, redukčný ventil a hadicu,
• pri TIG vhodný horák, argón, volfrám a spotrebný materiál,
• lokálne odsávanie alebo iné riešenie expozície zváracím dymom,
• zvárací záves na ochranu ľudí v okolí a vhodný hasiaci prístroj.

Základný ručný štít je skôr núdzové minimum. Na pravidelnú prácu je praktickejšia certifikovaná kukla, ktorá nechá obe ruky voľné.

Bezpečný postup pred prvým zvarom

1. Prečítajte návod. Overte zapojenie, polaritu, istenie, spotrebný materiál a obmedzenia konkrétnej metódy.
2. Pripravte pracovisko. Odstráňte horľaviny, zakryte okolie zváracím závesom a zabezpečte odsávanie.
3. Očistite materiál. Hrdza, farba, olej a povlaky zhoršujú zvar a môžu vytvárať nebezpečný dym. Pozinkované alebo neznáme povrchy vyžadujú osobitné posúdenie.
4. Pripojte návratovú svorku na čistý kov čo najbližšie k miestu zvárania.
5. Nastavte správny režim, drôt alebo elektródu, polaritu a plyn podľa návodu výrobcu spotrebného materiálu.
6. Urobte skúšobný zvar na odrezku rovnakej hrúbky a v rovnakej polohe.
7. Skontrolujte výsledok. Sledujte tvar húsenice, naviazanie na hrany, pórovitosť, podrezanie a rozstrek. Pri nosných spojoch patrí návrh aj kontrola kvalifikovanej osobe.

Britský úrad HSE upozorňuje, že zvárací dym treba zachytávať pri zdroji vhodným lokálnym odsávaním a podľa rizika doplniť ochranou dýchacích ciest. Ochranu potrebujú aj ľudia v okolí. Pri MIG/MAG prúde 60–160 A uvádza tabuľka OSHA minimálny stupeň filtra 10 a odporúčanie ANSI/AWS 11; konkrétny filter vždy voľte podľa metódy, prúdu a platných noriem.

Pre koho je JUNIOR 140 vhodný?

• domáci majster, ktorý chce prejsť od elektródy k pohodlnejšiemu MIG/MAG,
• údržbár alebo servis, ktorý potrebuje viac metód v ľahkom prenosnom tele,
• výroba menších oceľových konštrukcií, rámov, stojanov a dielenského vybavenia,
• opravy, pri ktorých pomôže trubičkový drôt bez plynovej fľaše,
• používateľ, ktorému stačia kompaktné 1 kg cievky.

Kedy radšej zvoliť väčší model?

Iný stroj bude vhodnejší pri dlhodobej sériovej výrobe, pravidelnej práci s hrubými profilmi na vysokom prúde, veľkých 5–15 kg cievkach, požiadavke na odpojiteľný dlhší horák s eurokoncovkou alebo pri špecializovanom AC TIG zváraní hliníka. Výkon zdroja nenahrádza správny návrh spoja ani požadovanú kvalifikáciu zvárača.

Záver

SOLUTION JUNIOR 140 je premyslený univerzál pre dielňu, v ktorej sa striedajú menšie konštrukcie, opravy a rôzne pracovné podmienky. Spája jednoduché ovládanie s parametrami, ktoré dávajú zmysel aj po podrobnejšom prečítaní technického listu. Najviac z neho vyťaží používateľ, ktorý k samotnej zváračke pridá správny spotrebný materiál, kvalitnú kuklu, odsávanie a vhodne dimenzované napájanie.
