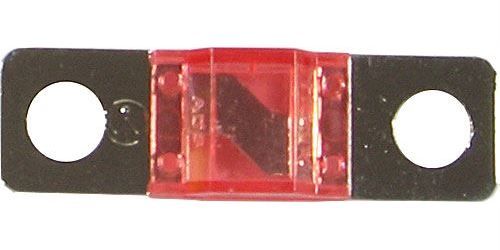

Autopoistka MIDI 125A

MIDI / ANS pojistka 125A (ADANS-A125) – šroubovací DC pojistka do 72V


Profesionální jištění pro bateriové a výkonové DC aplikace

Šroubovací pojistka typu MIDI / ANS (Round Hole Type) s jmenovitým proudem 125A je určena pro ochranu silových stejnosměrných obvodů v systémech do 72V DC. Konstrukčně jde o kompaktní „bolt-on“ řešení s vysokou mechanickou odolností, vhodné zejména pro bateriové banky, měniče, DC rozvody a automotive aplikace.


Hlavní výhody


✔ Vysoká proudová zatížitelnost (125A)
✔ Použití až do 72V DC
✔ Kompaktní rozměry oproti ANL pojistkám
✔ Šroubovací konstrukce – pevné a bezpečné spojení
✔ Vhodná pro bateriové aplikace a měniče


Technická specifikace


• Typ: ANS bolt-on fuse (Round hole type)

• Model: ADANS-A125

• Jmenovitý proud: 125A

• Jmenovité napětí: 32V / 48V / 72V DC

• Materiál těla: Nylon

• Kontakty: slitina zinku

• Montážní otvory: 2× Ø5.5 mm

• Provozní teplotní charakteristika: dle časově-proudové křivky výrobce

Časově-proudová charakteristika


Pojistka je navržena tak, aby:

• při 100 % jmenovitého proudu (125A) pracovala dlouhodobě bez přerušení,

• při 200 % zatížení (cca 250A) došlo k vypnutí v řádu sekund,

• při extrémním přetížení (500 %) vypnula v rozmezí 0.1–1 s.

Tato charakteristika umožňuje:

• tolerovat krátkodobé proudové špičky (např. náběh měniče),

• bezpečně odpojit obvod při zkratu.

Typické použití


• Jištění mezi baterií a měničem

• Ochrana hlavního DC přívodu

• Paralelní bateriové banky (12V / 24V / 48V systémy)

• Solární instalace

• Karavany, lodě, off-grid systémy

• Výkonná automotive elektroinstalace


Doporučení pro správnou instalaci


• Instalujte vždy na kladný vodič.

• Umístěte co nejblíže ke zdroji (baterii).

• Dimenzujte podle průřezu kabelu, nikoli podle kapacity baterie.

• Při použití v LiFePO₄ systémech s vysokým zkratovým proudem zvažte také požadovanou vypínací schopnost systému.


Shrnutí


MIDI pojistka 125A (ADANS-A125) představuje kompaktní a cenově efektivní řešení pro ochranu silových DC obvodů do 72V. Je vhodná pro většinu běžných bateriových a měničových aplikací, kde je požadována spolehlivá ochrana proti přetížení a zkratu.

FAQ - často kladené otázly


Je tato pojistka vhodná mezi baterii a měnič?

Ano. Je určena pro ochranu hlavního kladného přívodu mezi baterií a zátěží (měnič, DC rozvaděč). Instalujte co nejblíže k baterii.

Lze ji použít pro 48V systém?

Ano, je výrobcem deklarována až do 72V DC, takže je vhodná i pro 48V bateriové banky.

Jakou hodnotu pojistky mám zvolit?

Pojistka se dimenzuje podle:

1. maximálního trvalého proudu zařízení

2. průřezu kabelu

3. krátkodobých špiček měniče

Obecně je vhodná pro měniče cca:

• 12V systém: do ~1200–1500 W

• 24V systém: do ~2500-3000 W

• 48V systém: do ~5000 W

Je vhodná pro LiFePO₄ baterie?

Ano, ale je nutné zohlednit vysoké zkratové proudy těchto baterií. U velmi velkých bank může být vhodné zvážit pojistky s vyšší vypínací schopností (např. Class-T).

Jaký je rozdíl mezi MIDI a ANL pojistkou?

• MIDI je kompaktnější

• ANL bývá robustnější pro vyšší mechanickou zátěž

• Obě jsou běžně používané v DC systémech

Chrání pojistka baterii?

Primárně chrání kabel a instalaci před zkratem. Baterie jako zdroj má extrémní proudový potenciál – pojistka omezuje riziko požáru.
