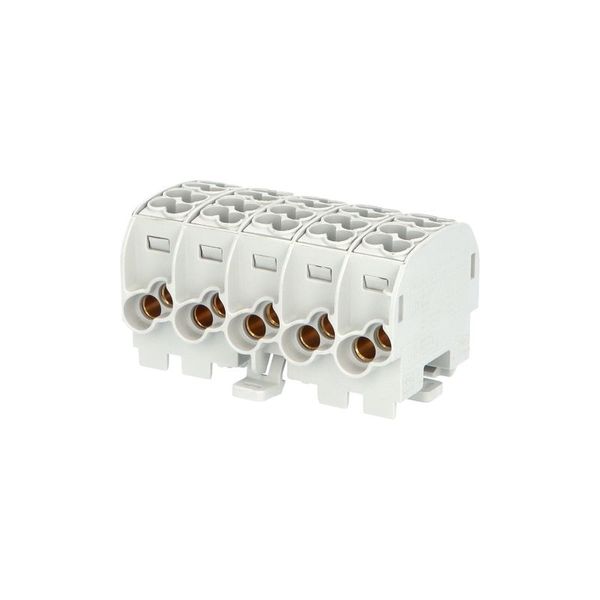

Svorkovnice rozbočovací HLAK 25//5 C 5L, 152A, 5pól., CU, IP20, šedá, na DIN

Svorkovnica rozbočovacia HLAK 25//5 C 5L, 152A, 5pólová, IP20, 1000V, 152A, 5-pólová

Rozbočovacia (smyčkovacia) svorkovnica HLAK typ C (zaoblená) môže byť použitá v rozvádzačoch nízkeho napätia alebo v ďalších aplikáciách, kde potrebujeme pripojiť vstupný kábel a kábel(y) výstup ní (smyčkovací) a zároveň pripojiť k napájaniu zariadenia osadeného vnútri rozvádzača. Robustné vyhotovenie plastového pouzdra v kombinácii s mosaznou svorkou spĺňa najpresnejšie štandardy. Svorky sú určené na montáž na nosnú lištu 35 mm (DIN lištu) a sú raditeľné do seba (a to platí aj pre kombináciu HLAK 25 s HLAK 35).

Vestavná šírka 1 pólu u typu HLAK 25 je 17,8 mm, čo predstavuje šírku 1 mod. (1TE) zariadenia. Vodiče sa do svorek po odizolovaní pripevňujú pomocou šroubového spojenia. Šroub dosedá priamo na vodič, preto je nutné jemne slanené vodiče opatrit dutinkou. Dutinka ale zväčší prierez vodiča a preto je nutné pripájať slanené vodiče o rád menšie ako uvedené prierezy. U pevných vodičov toto nie je nutné.

Hlavné výhody:

• montáž na nosnú lištu
• menovité napätie 1000 V AC/DC
• menšia vestavná šírka oproti svorkám
• farbené odlišenie fází (hneda, čierna, šedá) a nulových a ochranných kontaktov (modrá, zelená)
• krytie IP20 – ochrana pred nebezpečným dotykom živých častí
• vhodné pre meďové vodiče
• raditeľné do seba

Technické špecifikácie:

• Menovitý prúd [A]: 152
• Napätie Ui [V]: 1000
• Krytie [IP kód]: IP20
• Počet pólov svorky: 5-pólová
• Max. pripoj. prierez: 25 mm2
• Farbené vyhotovenie pouzdra: šedá/šedá/šedá/šedá/šedá
• Počet pripoj. miest / 1.pól: 4
• Rozsah pripojitel. - 1.vstup: 2,5 - 16 mm2
• Rozsah pripojitel. - 2.vstup: 2,5 - 16 mm2
• Rozsah pripojitel. - 3.vstup: 2,5 - 25 mm2
• Rozsah pripojitel. - 4.vstup: 2,5 - 25 mm2
• Vestavná šírka: 89
• Mat. pripoj. vodičov (meď/hliník): Meď
• Určené na montáž: Na nosnú lištu
