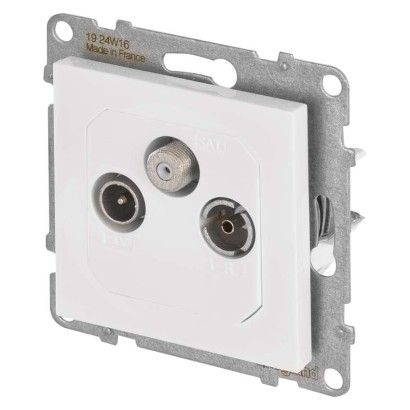

Zásuvka SA+TV+R koncová Legrand Suno L721167 /1.5 dB/

Legrand Suno zásuvka TV-RD-SAT bílá (L721167) – Multimediální centrum vaší domácnosti


Vaše brána k dokonalému obrazu a zvuku

Znáte ten pocit, kdy máte špičkovou televizi a kvalitní audio sestavu, ale zážitek kazí nevzhledná změť kabelů nebo kolísající signál? V moderním interiéru není místo pro kompromisy mezi estetikou a funkčností. Obyčejné zásuvky často nezvládají nároky dnešních satelitních a datových přenosů, což vede k pixelizaci obrazu nebo výpadkům zvuku právě v tom nejnapínavějším momentě filmu. Detaily rozhodují o celkovém dojmu z domova a technické zázemí by mělo být neviditelné, ale naprosto spolehlivé.

Řešením je Legrand Suno zásuvka TV-RD-SAT, která elegantně sjednotí všechny vaše multimediální vstupy do jednoho místa. Tato trojnásobná účastnická zásuvka je navržena pro přímé zapojení do hvězdicového rozvodu, což zaručuje maximální kvalitu signálu bez rušení pro každý připojený přístroj. Díky nadčasovému designu řady Suno v matné bílé barvě se stane přirozenou součástí vašeho obývacího pokoje, zatímco uvnitř pracuje precizní technologie Legrand zajišťující ten nejčistší přenos pro váš televizor, rádio i satelitní přijímač.


10 Důvodů, proč zvolit Legrand Suno TV-RD-SAT


• Vše v jednom: Integruje výstupy pro TV, Rádio (FM/DAB) a Satelit (F-konektor) do jednoho rámečku.

• Topologie Hvězda: Určeno pro individuální přívod kabelu, což eliminuje vzájemné rušení mezi zásuvkami v domě.

• Minimální útlum: Průchozí útlum pouze 1,5 dB pro TV a Rádio a 2 dB pro SAT zajišťuje silný signál.

• Ultra široké pásmo SAT: Podpora frekvencí 950–2400 MHz pro bezproblémový příjem satelitního vysílání.

• Zpětný kanál: Podpora pásma 4–30 MHz umožňuje interaktivní služby a komunikaci s operátorem.

• Rychlá instalace: Promyšlený mechanismus svorek a jasné značení pro odizolování kabelu (8 mm jádro / 2 mm stínění).

• Univerzální design: Matná bílá barva a hranatý tvar perfektně ladí s ostatními prvky řady Legrand Suno.

• Pevná konstrukce: Kovová montážní deska (grid) zajišťuje stabilitu při zapojování i častém používání.

• Ochrana Class A: Vysoká míra stínění proti vnějšímu elektromagnetickému rušení (LTE/4G/5G sítě).

• Kompatibilita: Ideální pro standardní koaxiální kabely o průměru 17/19 VATC A.


Design, který neruší, ale doplňuje

Při navrhování řady Suno se inženýři z Legrandu soustředili na čistotu tvarů. Zásuvka TV-RD-SAT není jen technickým prvkem, je to designový doplněk. Matná textura povrchu je nejen příjemná na dotek, ale také praktická, protože na ní neulpívají otisky prstů a neodráží světlo při sledování televize. Ať už rekonstruujete starší byt nebo vybavujete novostavbu, tento prvek splyne se stěnou a nechá vyniknout to podstatné – vaši zábavu.

Nekompromisní výkon a konektivita

Pod elegantním krytem se skrývá technologická špička. Zásuvka je konstruována pro zapojení typu "Hvězda" (Star), což znamená, že každá zásuvka v domě má svůj vlastní přívodní kabel z rozbočovače nebo multiswitche. To je z technického hlediska to nejlepší možné řešení pro kvalitu signálu. Díky odděleným výstupům pro pozemní vysílání (TV), rozhlas (RD) a satelit (SAT) můžete současně sledovat sportovní přenos ve 4K kvalitě, poslouchat čisté rádio a nahrávat pořad ze satelitu bez jakéhokoliv vzájemného ovlivňování.

Inovace pro snadnou montáž

Profesionálové i zruční kutilové ocení detaily, které šetří čas. Mechanismus zásuvky je vybaven intuitivním systémem uchycení koaxiálního kabelu. Na těle přístroje najdete přesnou měrku pro odizolování, takže přesně víte, kolik kabelu obnažit (8 mm vnitřní vodič, 2 mm dielektrikum), aby byl spoj dokonalý. Pevné kovové třmeny (pakny) zajistí, že zásuvka bude v instalační krabici držet jako přibitá, i když budete kabely často přepojovat.

Pro koho je produkt určený

Tato zásuvka je ideální volbou pro majitele rodinných domů a bytů, kteří vyžadují komplexní příjem signálu (pozemní i satelitní) v jedné místnosti. Je nepostradatelná pro elektroinstalační firmy a developery, kteří chtějí klientům nabídnout moderní standard "Smart Home Ready" s přípravou pro satelitní příjem. Díky topologii do hvězdy je produkt perfektní pro novostavby a kompletní rekonstrukce, kde se natahují nové rozvody přímo z technické místnosti ke každé televizi zvlášť.

Udržitelnost a kvalita Legrand

Společnost Legrand je lídrem v oblasti udržitelných elektroinstalací. Řada Suno je navržena s důrazem na dlouhou životnost, což snižuje potřebu časté výměny a tím i elektronický odpad. Plasty použité na krytky jsou trvanlivé a barevně stálé. Produkt splňuje přísné evropské normy a díky vysoké efektivitě přenosu signálu (nízký útlum) nedochází ke zbytečným ztrátám energie v distribuční síti.

Oceňováno profesionály pro svou robustnost a spolehlivost připojení, zásuvky Legrand Suno se staly standardem v moderních instalacích. Certifikace Class A garantuje, že váš signál bude chráněn před rušením z mobilních sítí, což je v dnešní době nezbytnost.


Technické specifikace


Zde naleznete kompletní přehled parametrů vycházejících z technické dokumentace pro model L721167.


• Typ zásuvky: TV-RD-SAT (Televize, Rádio, Satelit) – Umožňuje připojení tří různých zařízení najednou.

• Topologie zapojení: Hvězda (Star) / Koncová – Určeno pro samostatný přívod kabelu, není průchozí.

• Impedance: 75 Ω – Standardní hodnota pro koaxiální rozvody zajišťující přizpůsobení vedení.

• Konektory: IEC samec (TV), IEC samice (RD), F-konektor (SAT) – Standardizované konektory pro snadné připojení.

• Frekvenční rozsah TV: 47–68 MHz / 120–862 MHz – Pokrývá kompletní pásmo pro DVB-T2 vysílání.

• Frekvenční rozsah SAT: 950–2400 MHz – Široké pásmo pro příjem všech satelitních transpondérů.

• Frekvenční rozsah RD: 87,5–108 MHz – Optimalizováno pro FM a analogové rádio.

• Zpětný kanál: 4–30 MHz – Umožňuje obousměrnou komunikaci v kabelových sítích.

• Útlum (TV): 1,5 dB – Velmi nízká ztráta signálu, obraz zůstane ostrý.

• Útlum (RD): 1,5 dB – Minimální ztráta pro čistý zvuk rádia.

• Útlum (SAT): 2 dB – Optimalizováno pro zachování síly signálu z paraboly.

• Stínění: Class A – Vysoká odolnost proti rušení LTE/4G signálem.

• Průměr kabelu: 17/19 VATC A (koaxiální) – Kompatibilní s běžnými instalačními kabely.

• Oholení kabelu: 8 mm (jádro) / 2 mm (stínění) – Přesné rozměry pro bezpečný kontakt ve svorce.

• Montáž: Do přístrojové krabice (pomocí šroubů nebo drápků) – Flexibilní instalace do zdi i sádrokartonu.

• Provozní teplota: -5 °C až +35 °C – Vhodné pro standardní interiérové podmínky.

• Barva: Bílá (Suno design) – Univerzální estetika.


FAQ - Časté otázky zákazníků


1. Je součástí balení i krycí rámeček? Zpravidla se tento model dodává jako mechanismus s krytkou (klapkou). Vnější ozdobný rámeček (jednonásobný nebo vícenásobný) je nutné dokoupit zvlášť podle vašich potřeb a designu interiéru.

2. Mohu tuto zásuvku použít, pokud mám kabel vedený z jedné zásuvky do druhé (sériově)? Ne, tento model (L721167) je určen pro zapojení do hvězdy (každá zásuvka má svůj kabel). Pro sériové zapojení (smyčkování) potřebujete tzv. průběžnou zásuvku.

3. Umožňuje SAT konektor napájení LNB konvertoru na parabole? Ano, cesta pro SAT (IF pásmo) je průchozí pro stejnosměrný proud (DC pass), což umožňuje napájení LNB nebo přepínání multiswitche přímo ze satelitního přijímače.

4. Jaký typ konektoru je na kabelu pro připojení satelitu? Pro výstup SAT na čelní straně zásuvky se používá šroubovací F-konektor.

5. Zvládne tato zásuvka signál v rozlišení 4K/8K? Ano, zásuvka je pasivní prvek s velmi nízkým útlumem a velkou šířkou pásma, takže nijak neomezuje kvalitu digitálního signálu, včetně 4K vysílání.

6. Je instalace složitá pro laika? Instalace je poměrně jednoduchá díky bezešroubovému uchycení středního vodiče, ale vyžaduje precizní odizolování koaxiálního kabelu. Doporučujeme postupovat přesně podle návodu nebo využít služeb elektrikáře.

7. Pasuje tento strojek do starších krabic ve zdi? Ano, strojek je kompatibilní se standardními instalačními krabicemi (např. KU68). Lze jej upevnit pomocí šroubů nebo rozporných drápků.

8. Funguje zásuvka i pro kabelovou televizi (UPC/Vodafone)? Ano, díky frekvenčnímu rozsahu a zpětnému kanálu je technicky kompatibilní, avšak vždy doporučujeme ověřit specifické požadavky vašeho poskytovatele.
