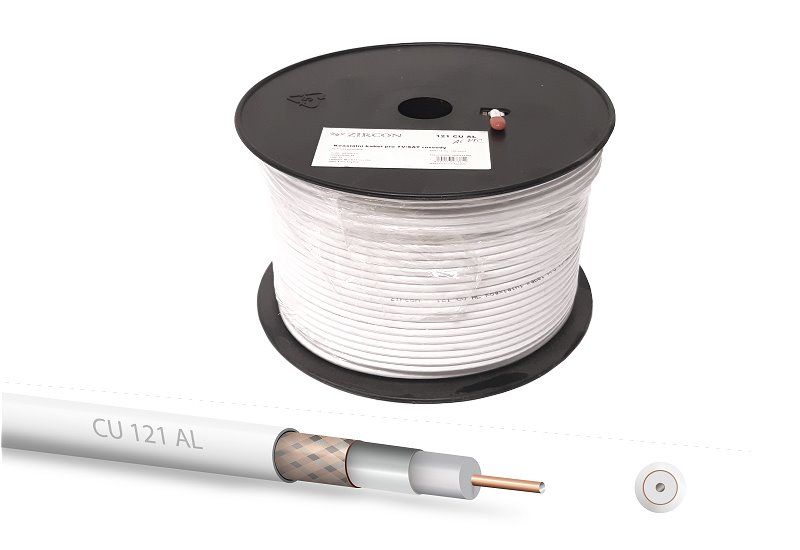

Koaxiálny kábel Zircon CU 121 AL / 150 m / 5mm

Koaxiálny kábel Zircon CU 121 AL / 150 m / 5mm

Kvalitný koaxiálny kábel pre vnútorné použitie s vynikajúcim poměrom cena - kvalita. Impedancia 75 Ohmov, vnútorný vodič - CU. Priemer vnútorného vodiča 0,8 mm, penuvato dielektrikum stienené Al foliou a oplochením 96x0,12 mm CU. Balený po 150 m.

Technické parametre

• vnútorný vodič CU 0,8 mm
• vonkajší priemer kábla 5 mm
• dielektrikum penuvato 3,2 mm
• oplochenie 96 x CU
• max. polomer ohybu 25 mm, opakovane 45 mm
• odpor vnútorného vodiča 18 Ohmov/km
• hmotnosť 4,0 kg/100m
• prevádzková teplota -40 až +70 °C

Útlum dB/100m

• 100 MHz - 4,3 dB
• 300 MHz - 14,2 dB
• 600 MHz - 20,1 dB
• 860 MHz - 24,7 dB
• 1350 MHz - 30,6 dB
• 2400 MHz - 44,7 dB

VŠEOBECNÉ VLASTNOSTI A INFORMÁCIE O KÁBLACH ZIRCON

Vnútorný vodič (takisto stredový vodič, jadro):

Býva vyrobený z medi, má tvar plného drátu.

V koaxiálnych káblach Zircon používame dva typy vnútorných vodičov - lacnejší CCS - ide o medený oceľový drôt. Vodič z čistej medi - je viac odolný vo vytváraní a samozrejme viac vodivý.

Dielektrikum:

U káblov Zircon výhradne z foukané polyuretanovej peny - označuje sa ako PE - zabezpečuje izoláciu medzi vnútorným vodičom a oplochením.
Jeho kvalita a provedenie výrazne ovplyvňuje vlastnosti koaxiálneho kábla vo vysokofrekvenčnom spektre.

Vonkajší vodič:

Stienenie - výrazne ovplyvňuje odolnosť kábla proti rušeniu okolnými vplyvmi. Skladá sa z dvoch vrstiev - folie a oplochenie.

U Zirconu nájdete medzi materiálmi dva materiály folie - hliníkovú alebo foliu z čistej medi. Nabízame takisto tri druhy oplochenia - klasické hliníkové, oplochenie z čistej medi a kombináciu oboch - hliníkové drátky pokryté mediou.

Prečo medený hliník?

Pretože ako je známe, vysokofrekvenčný signál sa šíri po povrchu vodiča, nikoliv jeho stredom, chcete-li jadrom. Preto ako jediní na trhu ponúkame pravý opak - nikoliv pocínovanú meď, ale slitinu hliníka a medi, označovanú technicky ako CCA.
Všetky káble Zircon majú vonkajší vodič vytvorený stylem preplétania, takže zaručujú kvalitné stienenie po celej dĺžke kábla, a to aj v ohbách.

Vonkajšia plášť káblov:

Je vyrobená buď z odolného PVC - biely vnútorné káble, ktoré nie sú odolné voči UV žiareniu, ale sú nehorľavé. Majú menší polomer ohybu, takže sa ľahko protahujú pripravenými stavebnými otvormi.

Naopak čierne káble sú horľavé, preto sú určené do vonkajšieho prostredia. Majú veľkú odolnosť voči UV žiareniu a sú upravené gelom.
Na povrchu v menšej miere, pod plášťom je však dostatočná zásoba špeciálneho gelu, ktorá dokáže kábel "vyživovať" po dlhé roky a ochrániť tak kábel pred krehnutím a prasknutím vplyvom okolných teplôt, UV žiarenia atď.

Kvalitné technické vyhotovenie a správny výber vášho nového koaxiálneho kábla Vám zaručí dlhú životnosť kábla a jeho nemenné technické parametre po dlhú radu rokov.
