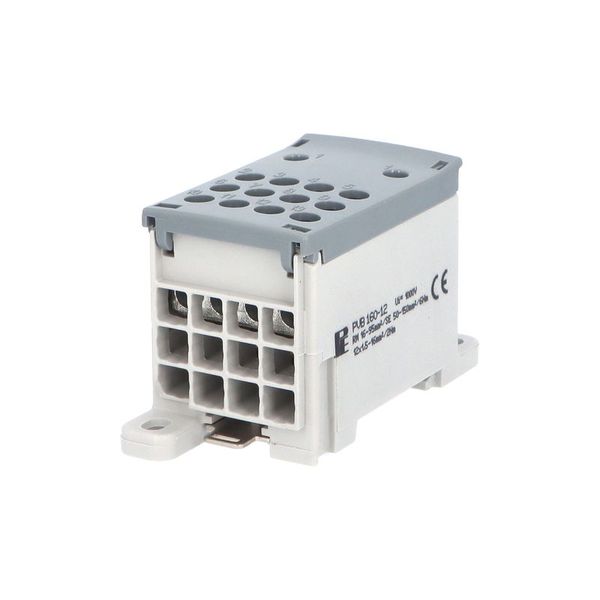

Blok pro rozdělení fází PVB 160-12, 1pól., AL/CU, 160A, 1000V, šedý, na DIN

Blok na rozdelenie fází PVB 160-12, jednopólový, pre AL/CU vodiče, menovitý prúd 160A, menovité napätie 1000V, farba šedá, montáž na DIN lištu / PANEL, ochrana IP20, vstup 1x95mm2, výstup 12x16mm2. Rozmery ŠxVxH: 40x48x85 mm. Bloky na rozdelenie fází (rozvádzačové bloky) PVB slúžia na rozdelenie prívodného kábla/vodiča/sbiernice veľkého prierezu na niekoľko menších prierezu. Prívod môže byť ako kruhový, tak plochý typ vodiča. Bloky výrazne šetrí priestor v rozvádzačoch oproti klasickým trmenovým svorkám. Dôvodom plastového krytu je zabezpečenie ochrany pred nebezpečným dotykom živých častí. Sú určené na inštaláciu na nosnú lištu 35 mm (s možnosťou dodatočného upevnenia skrutkou). Vyrábajú sa až do prúdovej zatiažiteľnosti 500 A. Povrchovo upravená svorka je vhodná ako pre hliníkové, tak pre meďové vodiče. Vodiče sa do svorek po odizolovaní upínajú pomocou šroubového spojenia. Šroub sedí priamo na vodič, preto je potrebné jemne vyžľabané vodiče opatrené dutinkou. Dutinka ale zväčší prierez vodiča a preto je potrebné pripájať vyžľabané vodiče o rád menšie ako uvedené prierezy. U pevných vodičov to nie je potrebné.

Hlavné výhody:
• montáž na nosnú lištu
• úspora priestoru vo vnútri rozvádzača
• dostatok pripojovacích miest
• menovité napätie 690 V AC (Ui = 1000 V)
