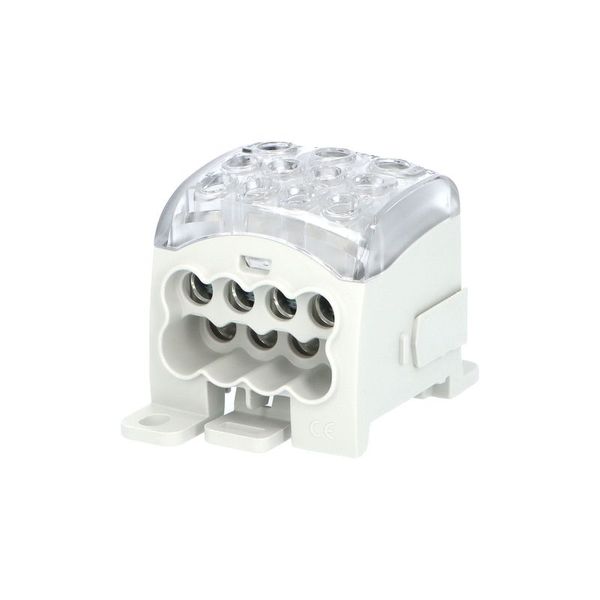

Blok pro rozdělení fází PDB 270 (PVB 230), 1pól., 270A, 690V, šedý/průhl. víko, na DIN

Blok pre rozdelenie fází PDB 270 (predtým označený PVB 230), 1pólový, pre CU vodiče, menovitý prúd 270 A, menovité napätie 690 V, farba šedá / prehliadací vík, montáž na DIN lištu / PANEL, ochrana IP20, vstup 1x95 mm2, výstup 2x35 mm2, 8x25 mm2. PDB (Power Distribution Blocks).

Bloky pre rozdelenie fází (rozvádzače bloky) PDB slúžia na rozdelenie prívodného kábla/vodiča/sběrnice veľkého prierezu na niekoľko menších prierezov. Prívod môže byť ako kruhový, tak plochý typ vodiča. Bloky výrazne šetriajú priestor v rozvádzačoch oproti klasickým třmenovým svorkám. Díky plastovému krytu je zabezpečená ochrana pred nebezpečným dotykom živých častí. Sú určené na inštaláciu na nosnú lištu 35 mm (s možnosťou dodatočného upevnenia skrutkou). Vyrábajú sa až do prúdovej zatížiteľnosti 490 A. Povrchovo upravená svorka je vhodná pre meďové vodiče. Vodiče sa do svorek po odizolovaní pridržujú pomocou skrutkového spojenia. Skrutka dosedá priamo na vodič, preto je nutné jemne zvlnené vodiče opatrne vyvŕtať. Vývrt ale zväčší prierez vodiča a preto je nutné pripájať zvlnené vodiče o rád menší ako uvedené prierezy. U pevných vodičov to nie je potrebné. Bloky PDB sú raditeľné do seba.

Hlavné výhody:
• montáž na nosnú lištu
• úspora priestoru vo vnútri rozvádzača
• dostatočné počet pripojovacích miest
• menovité napätie 1000 V AC / 1500 V DC
• raditeľné vedľa seba
