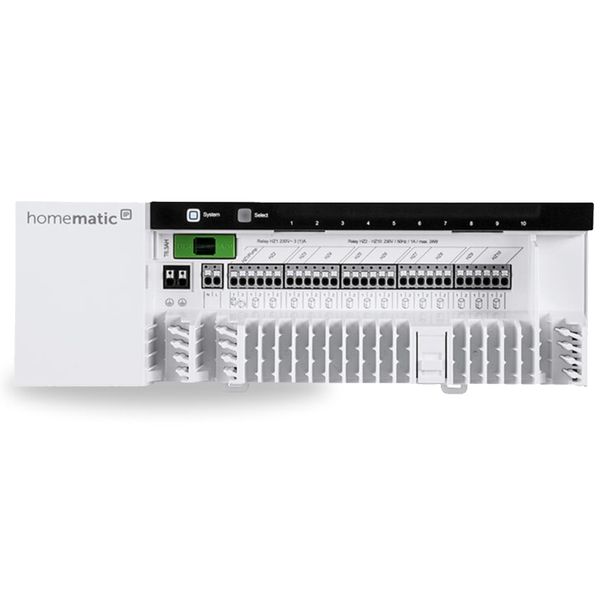

Homematic IP Akční člen podlahového vytápění - 10 kanálů, 230V - HmIP-FAL230-C10

AKČNÍ ČLEN PODLAHOVÉHO VYTÁPĚNÍ HMIP-FAL230-C10 - 10 KANÁLŮ, 230 V

Homematic IP představuje naprostou revoluci v oblasti Smart Home, přináší vám bezkompromisní německou kvalitu, komplexní řešení a širokou modularitu s rozsáhlým portfoliem zařízení.

Akční člen pro ovládání vodních podlahových systémů pro vytápění, s možností autonomního provozu a podporou přepínání mezi režimem vytápění a chlazení, je součástí systému chytré domácnosti Homematic IP.

Programovatelný Akční člen podlahového vytápění (HmIP-FAL230-C10) nahrazuje běžné dvoustavové akční členy, automatizuje procesy regulace vytápění a šetří náklady na energie.

POUŽITÍ

Akční člen ovládá přísun teplé/studené vody do oběhu podlahového systému topení na základě nastavené teploty v jednotlivých místnostech. Využívá k tomu rozhraní pro až 10 zón k připojení 230 V pohonů ventilů. Každá druhá zóna umožní připojit až 2 okruhy, dohromady je k dispozici až 15 okruhů respektive 14 se zapojením tepelného nebo oběhového 230 V čerpadla.

Řešení je vhodné i pro starší instalace vodních podlahových systémů, neboť díky bezdrátové komunikaci není zapotřebí pokládat další kabelové rozvody a dokonce nepotřebujete ani internetové připojení, protože pro autonomní provoz Vám postačí nástěnný termostat Homematic IP s funkcí přímého spárování, se kterým nastavíte vše potřebné. Navíc jedním termostatem můžete ovládat více akčních členů v rámci celé instalace. Stavové LED diody akčního členu poskytnou informace o stavu ventilu a funkčnosti celého systému.

S časovým profilem a jedním ze dvou ústředních zařízení pro řízení topného systému (HmIP-WHS2 a HmIP-MIOB) se může ohřev vody spouštět třeba jen ráno a večer. Tak bude teplá voda k dispozici jen tehdy, když ji potřebujete a tak snížíte náklady na provoz kotle nebo bojleru v době, kdy ohřev není zapotřebí.

Akční člen (HmIP-FAL230-C10) lze aplikovat na jakákoliv místa s již připraveným připojením k elektrické síti a tak zajistit takřka bezúdržbový provoz.

FUNKCE

Akční člen podlahového vytápění (HmIP-FAL230-C10) přebírá roli výkonného prvku v topném systému, který umožňuje připojit až 15 pohonů ventilů. Připojené okruhy vodního podlahového vytápění lze ovládat a nastavovat buď autonomně (bez Centrální jednotky) nástěnnými termostaty (HmIP-WTH-B, HmIP-BWTH, HmIP-BWTH24) nebo za pomocí aplikace Homematic IP v kombinaci s Centrální jednotkou (HmIP-HAP). Chytré spínání topného systému, fungujícím na bázi poptávaného tepla, lze snadno obohatit o Termostatické hlavice (HmIP-eTRV-x) Homematic IP a tím efektivně regulovat přísun dodávaného tepla i v kombinovaných instalacích.

Pokročilý řídící algoritmus zajistí konstantní tok teplé vody i přes rozdílnou skladbu konstrukce podlahy a efektivně využije topnou soustavu i přes nízkou poptávku tepla. Připojením Multi IO Boxu (HmIP-MIOB) navíc získáte možnost ovládat i spínání kotle nebo bojleru a přepínat mezi provozními režimy vytápění a chlazení u zařízení, které touto funkcí disponují.

S funkcí optimálního startu/zastavení již nebudete muset řešit, kdy a jak moc máte přitopit, o to se postará systém Homematic IP a jeho akční členy pro ovládání a řízení vytápění.

Ventily se pomocí adaptivní regulace (proporcionálně-integrální regulace) periodicky otevírají a zavírají (cyklus PWM), aby se dosáhla či udržela požadovaná teplota.

Odjeli jste na dovolenou a zapomněli jste stáhnout teplotu na termostatu? Nevadí. Se systémem Homematic IP máte termostat k vašemu topnému systému vždy při sobě. S režimy Dovolená, Eko a Párty nastavíte během okamžiku požadovanou teplotu ve všech zvolených místnostech najednou.

SYSTÉMOVÝ PROVOZ

Propojení Akčního členu podlahového vytápění (HmIP-FAL230-C10) s Centrální jednotkou (HmIP-HAP) nabízí pohodlné nastavení a ovládání komplexního systému chytré domácnosti Homematic IP pomocí intuitivní aplikace (pro Android a iOS v CZ) určené pro chytré telefony. Mobilní aplikace Homematic IP umožňuje okamžitou reakci na zprávy a upozornění ze systému vaší chytré domácnosti a spojuje všechna zařízení Homematic IP prostřednictvím bezplatného, neomezeného cloudu, ten umožňuje nastavení a řízení systému odkudkoliv na světě, přenos důležitých informací a aktualizaci softwaru a firmwaru zařízení, předává konfigurační a provozní příkazy z aplikace Homematic IP směrem k jednotlivým zařízením chytré domácnosti.

UNIKÁTNÍ ŘEŠENÍ

Při vytváření profilů a scénářů můžete zohlednit všechny vaše potřeby z hlediska požadavků na automatizaci, vytápění, a celou řadu dalších kritérií v závislosti na vašich prioritách.

HLASOVÉ OVLÁDÁNÍ

Systém chytré domácnosti Homematic IP, jehož jsou akční členy součástí, podporuje hlasové ovládání a komunikaci s Google Assistant a Amazon Alexa. Pro bezpečnou, stabilní a spolehlivou komunikaci disponuje systém mezi jednotlivými zařízeními vlastní unikátní rádiovou technologií.

MONTÁŽ

Akční člen podlahového vytápění (HmIP-FAL230-C10) je určený pro povrchovou montáž nebo montáž na DIN lištu s připojením do sítě 230 V. Bezdrátová komunikace nabízí možnost instalace bez potřeby druhotné kabeláže. To znamená, že akční člen lze umístit v místě připraveného nebo stávajícího elektrického rozvodu.

Pro usnadnění prvotní instalace je Akční člen podlahového vytápění (HmIP-FAL230-C10) z výroby přednastaven na nejčastější a nejběžnější konfiguraci, kterou si tak můžete snadno a rychle přizpůsobit vlastnímu systému.

Pokročilá predikce vytápění, unikátní algoritmus řízení a časové programy sníží náklady na vytápění a zajistí optimální preferovanou teplotu bez zbytečného plýtvání energiemi.

FUNKCE

• Ovládání vytápěných zón vodního podlahového vytápění vzdáleně termostatem nebo aplikací Homematic IP
• Připojení 230V pohonů ventilů a čerpadla pro regulaci a nastavení teploty po jednotlivých místnostech
• 10 topných zón - každá 2. zóna pro 2 okruhy, celkem 15 okruhů (zapojení buď 15 pohonů ventilů nebo 14 + 1 čerpadlo)
• Podpora autonomního provozu v kombinaci s dalšími bezdrátovými prvky (nástěnné termostaty, Multi IO Box, další akční členy podlahového vytápění)
• S připojením Multi IO Boxu (HmIP-MIOB) i výběr mezi režimy vytápění a chlazení
• Pohotovostní režim pro případ výpadku komunikace s termostatem
• Ochrana systému proti mrazu, ventilu proti zatuhnutí a čerpadla při delší nečinnosti
• Stavové indikační LED diody pro každý okruh
• Možnost dočasně zapnout/vypnout jednotlivé okruhy za účelem testování
• Automatizované řízení pokojové teploty s okamžitou úsporou a snížením výdajů na energie až o 30 %
• Připojené pohony ventilů jsou ovládány PI kontrolérem s PWM výstupem pro zajištění stabilní teploty ve všech místnostech
• Až 3 nastavitelné časové teplotní profily (zvlášť pro topení i pro chlazení), 6 fází ohřevu a chlazení a celkem 13 změn (stavů) za den
• Bezdrátová komunikace přes šifrovaný protokol
• Podpora hlasového ovládání (Amazon Alexa, Google Assistant)
• Podpora Google Home a Home Connect Plus

OBSAH BALENÍ

• 1x Akční člen podlahového vytápění - 10 kanálů, 230 V
• montážní materiál
• český návod

TECHNICKÉ ÚDAJE

Řada	Homematic IP
Autonomní	ano (ve spojení s nástěnným termostatem HmIP-WTH-B, HmIP-BWTH a HmIP-BWTH24, pro chytré funkce vyžaduje Centrální jednotku HmIP-HAP)
Napájecí zdroj	230 V/50 Hz
Proudový odběr	6,3 A max.
Max. spínací zatížení kanál 1	1380 W, max. 6 A
Max. spínací zatížení kanál 2-10	253 W (celkem), max. 1 A/kanál
Max. počet výtápěných zón	10 (15 okruhů nebo 14 + 1 čerpadlo)
Stupeň krytí	IP20
Provozní teplota	0 až 50 °C
Rozměry (š x v x h)	225 x 75 x 52 mm
Rozměry balení	184 x 281 x 97 mm
Hmotnost	566 g
Hmotnost včetně obalu	985 g
Pracovní frekvence	868,0 - 868,6 MHz / 869,4 - 869,65 MHz
Bezdrátový dosah (v otevřeném prostoru)	270 m
