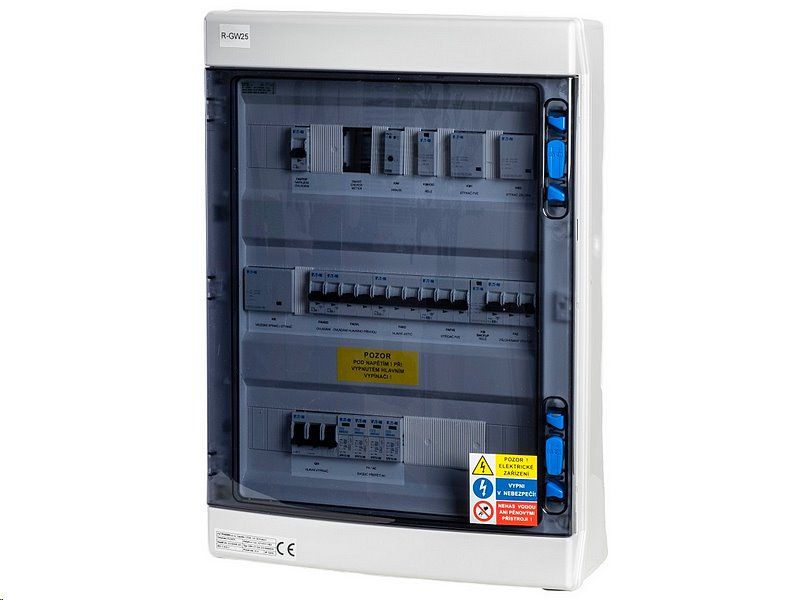

Rozváděč R-FVE-GW25 – třída ochrany I+II
Zatiaľ bez hodnotení. Buďte prvý!806,49 €s DPH
Na objednávku
Kompletní certifikovaný AC rozváděč (koncipován na hlavní jistič ve sloupku 25 A) včetně protokolu o zkoušce určený pro montáž na zeď, IP65 sloužící pro obsluhu třífázové fotovoltaické elektrárny (typicky střídač Goodwe 4 až 10K-ET).
Popis
Rozváděč R-FVE-GW25 – třída ochrany I+II
📦 Doba dodání
Jedná se o zboží na objednávku, kde je doba dodání cca 3–4 pracovní dny od vytvoření objednávky.
AC rozváděč IP65 určený pro montáž na zeď. Sloužící pro obsluhu třífázové fotovoltaické elektrárny (typicky střídač Goodwe 4 až 10K-ET).
Jeho výhodou je automatické přepnutí mezi standardním chodem ze sítě a zálohou. Je zapotřebí kontrolovat zatížení při výpadku el. energie, aby nedošlo k přetížení, protože jeho funkce přepne na zálohu střídače celý dům.
V rozváděči je připraveno i krizové odpojení střídače HDO (N0%) a příprava na osazení FIRE-SAFETY řešení. Typ GW25 je koncipován na hlavní jistič ve sloupku 25 A.
Při přepnutí dochází k mírné časové prodlevě (přepnutí stykačů) – tedy nejedná se o bez výpadkové řešení zálohy.
Použití:
Systémy full back-up celého domu automatika. Pro jištění panelových řetězců ze střechy budovy. Systémy automatického výpadkového přepnutí domu nebo jeho části mezi standardním chodem ze sítě a zálohou.
Případ užití pro R-FVE-GW25 (základní model):
Použije se v moderních novostavbách či rekonstrukcích, kde má zákazník v hlavním (nebo podružném) rozváděči vlastní systém proudových chráničů pro jednotlivé okruhy, které zůstávají zapojeny v cestě i v záložním režimu. Nasazení dvou 30mA chráničů za sebou (jeden ve FVE rozváděči a druhý v domovním) by vedlo ke ztrátě selektivity – při úniku proudu by nebylo jasné, který chránič vybaví dříve, případně by vybavily oba najednou, což komplikuje případnou diagnostiku závad.
Souhrn komponent
| Výrobce | Produkt | Popis | Počet kusů | |
|---|---|---|---|---|
| EATON | IKA-3/54-ST | Rozvodnice NA omítku IP65, průhledné dveře, 3 řady, 54 modulů | 1 | |
| EATON | SPBT12-280/4 | Svodič přepětí třídy T1+T2 (B+C), 4pól sada pro TN-S | 1 | |
| EATON | IS-40/3 | Hlavní spínač, 240V, 40A, 3HP | 1 | |
| EATON | PL6-B6/1 | Jistič PL6, charakteristika B, 1-pólový, Icn=6kA, In=6A | 2 | |
| EATON | PL6-B16/1 | Jistič PL6, charakteristika B, 1-pólový, Icn=6kA, In=16A | 1 | |
| ELKO EP | HRN-55 | Hlídací napěťové relé | 1 | |
| FINDER | 2P/8A 230VAC 40.52.8.230.0000 | Rele 1NC, 1NO | 1 | |
| EATON | Z-SCH230/1/25-11 | Instalační stykač, 230VAC/50Hz,1S,1R, 25A | 1 | |
| EATON | Z-SCH230/25-40 | Instalační stykač, 230VAC/50Hz, 4S, 25A | 2 | |
| EATON | Z-SCH-230/40-40 | Instalační stykač, 230VAC/50Hz, 4S, 40A | 1 | |
| EATON | PL6-B6/3 | Jistič PL6, charakteristika B, 3-pólový, Icn=6kA, In=6A | 1 | |
| EATON | PL6-B16/3 | Jistič PL6, charakteristika B, 3-pólový, Icn=6kA, In=16A | 1 | |
| EATON | PL6-B2/1 | Jistič PL6, charakteristika B, 1-pólový, Icn=6kA, In=2A | 1 | |
| EATON | PL6-B20/3 | Jistič PL6, charakteristika B, 3-pólový, Icn=6kA, In=20A | 2 |
Upozornění:
Zařízení smí instalovat pouze oprávněná osoba s elektrotechnickou kvalifikací. Nesprávné zapojení/nastavení výrobku a dalších prvků v instalaci může vést k jejich poškození a nevratným škodám a úrazu elektrickým proudem. Reklamace z důvodu nesprávného zapojení/nastavení nemohou být akceptovány. Neneseme zodpovědnost za neodborné zapojení a případné škody tím způsobené.
Parametre
| Registrace - Sleva | 2.000 |
| Provedení | AC |
| Počet stringů | 2 |
| Přepěťová ochrana | T1 + T2 |
| Třída ochrany | I + II |
| Způsob montáže | Povrchová |
| Stupeň krytí | IP 65 |
| Počet modulů | 3 x 18 |
| Průhledný kryt | Ano |
