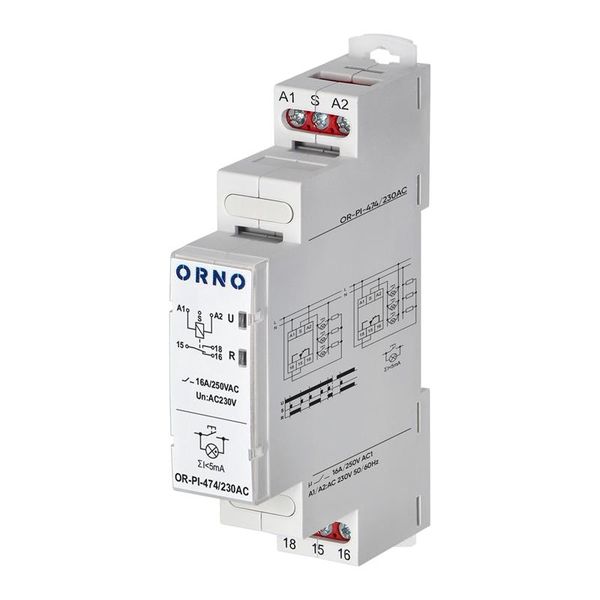

Relé impulzní bistabilní ORNO OR-PI-474/230AC Economic, 16A, 230 VAC

ORNO OR-PI-474 Bistabilní pulzní relé 16A – Inteligentní minimalismus pro ovládání osvětlení

Úvod do světa efektivní elektroinstalace

Představte si chodbu, schodiště nebo rozlehlý obývací pokoj, kde potřebujete ovládat světlo z více míst. Tradiční řešení pomocí křížových a střídavých vypínačů často znamená složité tahání kabelů, přeplněné instalační krabice a zbytečné náklady navíc. Tento starý způsob zapojení je nejen pracný, ale i náchylný k chybám. Hledáte-li způsob, jak zjednodušit elektroinstalaci bez kompromisů ve funkčnosti, právě jste našli ideální řešení, které šetří čas i materiál.

Bistabilní pulzní relé ORNO OR-PI-474 přináší revoluci do ovládání elektrických obvodů. Díky své "paměťové" funkci stačí ke změně stavu (zapnuto/vypnuto) pouze krátký elektrický impuls. To znamená, že můžete použít libovolný počet paralelně zapojených tlačítek pro ovládání jednoho světelného okruhu. Maximální zátěž 16A zaručuje, že relé bezpečně zvládne i náročnější světelné soustavy. Je to elegantní, ekonomická a technicky vyspělá volba pro každého, kdo chce mít svou elektroinstalaci pod kontrolou.

Klíčové vlastnosti produktu

• Vysoká zatížitelnost 16A: Umožňuje bezpečné spínání výkonných světelných okruhů či jiných spotřebičů až do příkonu cca 3600 W.
• Bistabilní (paměťová) funkce: Relé si pamatuje svůj stav a mění jej pouze při příchodu impulsu, což eliminuje nutnost trvalého napájení cívky.
• Ovládání z více míst: Ideální pro zapojení neomezeného počtu ovládacích tlačítek paralelně (dvoužilové vedení).
• Úspora kabeláže: Výrazně snižuje spotřebu vodičů oproti klasickým křížovým (schodišťovým) instalacím.
• Standardní montáž na DIN lištu: Snadná integrace do domovních i průmyslových rozvaděčů (šířka 1 modul).
• Univerzální napájení 230V AC: Kompatibilní s běžnou elektrickou sítí v domácnostech i firmách.
• Řada ECONOMIC: Skvělý poměr cena/výkon bez ústupků v kvalitě zpracování a spolehlivosti.
• Jednoduché zapojení: Přehledné svorky usnadňují práci elektrikářům a zrychlují montáž.
• Robustní konstrukce: Odolné provedení zaručuje dlouhou životnost i při častém spínání.
• Tichý chod: Minimalizace rušivého cvakání při spínání v rozvaděči.

Inteligentní řízení prostoru

Srdcem moderní elektroinstalace není složitost, ale efektivita. Bistabilní relé ORNO transformuje způsob, jakým přemýšlíme o ovládání světel. Už žádné složité logické smyčky v kabeláži. Systém funguje na principu "akce a reakce". Stisknete tlačítko u vchodu, světlo se rozsvítí. Projdete dlouhou chodbou a stisknete jiné tlačítko na konci – světlo zhasne. Relé v rozvaděči obdrží impuls a "překlopí" svůj stav.

Tento design přináší čistotu do projektu i realizace. Pocit z používání je naprosto přirozený a okamžitý. Navíc, díky možnosti připojit téměř neomezené množství tlačítek, můžete přidat ovládací bod kamkoliv, kde je to potřeba, aniž byste museli překopávat celou logiku zapojení.

Výkon a technická spolehlivost

Pod nenápadným plastovým krytem se skrývá spolehlivý mechanismus dimenzovaný na proud 16A. To není jen číslo v tabulce – v praxi to znamená, že relé s přehledem "utáhne" kompletní osvětlení velkého open-space prostoru, skladu nebo dlouhé chodby osazené mnoha LED panely. Řada ECONOMIC od výrobce ORNO je důkazem, že profesionální komponenty nemusí být drahé, aby byly vysoce funkční.

Díky montáži na standardní lištu TH35 (DIN) zapadne toto relé do jakéhokoliv běžného rozvaděče vedle jističů. Jeho instalace je otázkou chvilky, ale jeho přínos pro stabilitu a jednoduchost systému je trvalý. Zařízení je navrženo tak, aby odolávalo napěťovým špičkám běžným v síti a poskytovalo stabilní výkon po léta.

Inovace v praxi: Konec zbytečným kabelům

Představte si rekonstrukci staršího domu nebo realizaci novostavby. Použití bistabilního relé ORNO OR-PI-474 mění pravidla hry. Místo abyste tahali silové kabely mezi jednotlivými vypínači (jako u řazení 6 a 7), vedete pouze ovládací nulu nebo fázi k tlačítkům a silový okruh jde přímo ze svítidla do rozvaděče.

Tento scénář přináší obrovskou úsporu mědi a času elektrikáře. V případě poruchy ovládacího tlačítka navíc nepřestane fungovat celý systém – ostatní tlačítka stále ovládají relé bez problémů. Je to řešení, které ocení každý, kdo hledá smart řešení bez nutnosti instalovat drahé sběrnicové systémy.

Pro koho je produkt určený

Tento produkt je nepostradatelnou součástí výbavy pro profesionální elektrikáře a montážní firmy, kteří hledají spolehlivé a cenově dostupné komponenty pro své zakázky. Díky snadné instalaci jej však ocení i zkušení domácí kutilové, kteří si sami realizují nebo opravují domovní rozvody.

V praxi najde uplatnění v rodinných domech (ovládání světel na schodištích a chodbách), v administrativních budovách (společné prostory, chodby), ale i v průmyslových halách a skladech, kde je potřeba ovládat osvětlení z mnoha různých vstupů. Je to ideální volba pro každého, kdo preferuje funkčnost, jednoduchost a úsporu nákladů.

Udržitelnost a efektivita

Ačkoliv se jedná o malou součástku, její dopad na ekologii provozu není zanedbatelný. Díky bistabilnímu principu cívka relé odebírá proud pouze v okamžiku přepnutí (při impulsu). Ve stavu sepnuto nebo rozepnuto má relé prakticky nulovou vlastní spotřebu energie. To je zásadní rozdíl oproti klasickým stykačům, které pro udržení sepnutého stavu musí být trvale pod napětím a hřejí. Tímto způsobem ORNO OR-PI-474 přispívá k dlouhodobému snižování energetické náročnosti budovy.

Technické specifikace

Zde naleznete kompletní přehled technických parametrů pro přesné plánování vaší instalace.

• Napájecí napětí: 230V AC / 50 Hz – Standardní síťové napětí, není potřeba transformátor.
• Maximální proud: 16 A – Umožňuje spínat zátěž až cca 3600 W (v závislosti na typu zátěže).
• Typ relé: Bistabilní (impulsní) – Mění stav impulsem, pamatuje si poslední polohu.
• Montáž: DIN lišta (TH35) – Standardizovaný úchyt do všech typů rozvaděčů.
• Šířka modulu: 1 modul (cca 18 mm) – Zabírá minimální prostor v rozvaděči.
• Stupeň krytí: IP20 – Určeno pro montáž do vnitřních prostor nebo do odpovídajících skříní.
• Série: ECONOMIC – Optimalizovaný poměr ceny a kvality pro běžné instalace.
• Připojení: Šroubové svorky – Pevný a bezpečný spoj pro vodiče (lanko i drát).
• Funkce ovládání: Spouštění impulsem (L nebo N dle zapojení) – Flexibilita při návrhu ovládacího obvodu.
• Materiál pouzdra: Samozhášivý plast – Zvyšuje požární bezpečnost instalace.

FAQ - Časté otázky zákazníků

1. Jaký typ vypínačů musím k tomuto relé použít? K ovládání je nutné použít tlačítkové (zvonkové) vypínače, které se po stisku vrátí do původní polohy. Klasické kolébkové vypínače nejsou vhodné, protože by trvale posílaly impuls.

2. Mohu připojit LED osvětlení? Ano, relé zvládne spínat i LED zdroje. Nicméně u vysokých kapacitních zátěží (velké množství LED zdrojů) doporučujeme zkontrolovat náběhové proudy a případně použít stykač.

3. Kolik tlačítek mohu k jednomu relé připojit? Teoreticky neomezené množství. Tlačítka se zapojují paralelně, takže jich můžete mít v chodbě třeba deset.

4. Co se stane při výpadku proudu? Bistabilní relé je mechanicky aretováno v poslední poloze. Po obnovení napájení zůstane ve stavu, v jakém bylo před výpadkem (pokud nedojde k resetu specifickou funkcí, což tento základní model obvykle nedělá - zachová stav).

5. Je relé hlučné při spínání? Při změně stavu relé vydá slyšitelné "cvaknutí". Jelikož je ale umístěno v rozvaděči (často za dvířky nebo v technické místnosti), v obytných místnostech to není rušivé.

6. Potřebuje relé trvalé napájení? Ano, relé potřebuje být připojeno na L a N pro svou funkci a spínání zátěže, ale samotná cívka je aktivována jen impulsem z ovládacího okruhu.

7. Zvládne toto relé spínat i jiné zařízení než světla, například ventilátor? Ano, pokud příkon ventilátoru nepřekročí 16A (a s ohledem na indukční zátěž je vhodné počítat s rezervou), lze jej použít i pro jiné spotřebiče.

8. Jaké je schéma zapojení? Schéma je obvykle natištěno přímo na boku produktu nebo je součástí příbalového letáku. Zapojení vyžaduje přívod fáze, nuly a ovládací větve od tlačítek.

9. Je produkt kompatibilní s vypínači s doutnavkou? U bistabilních relé mohou doutnavky v tlačítkách způsobovat problémy (problikávání nebo nechtěné sepnutí). Doporučujeme použít tlačítka bez signalizace nebo přidat kompenzátor.
