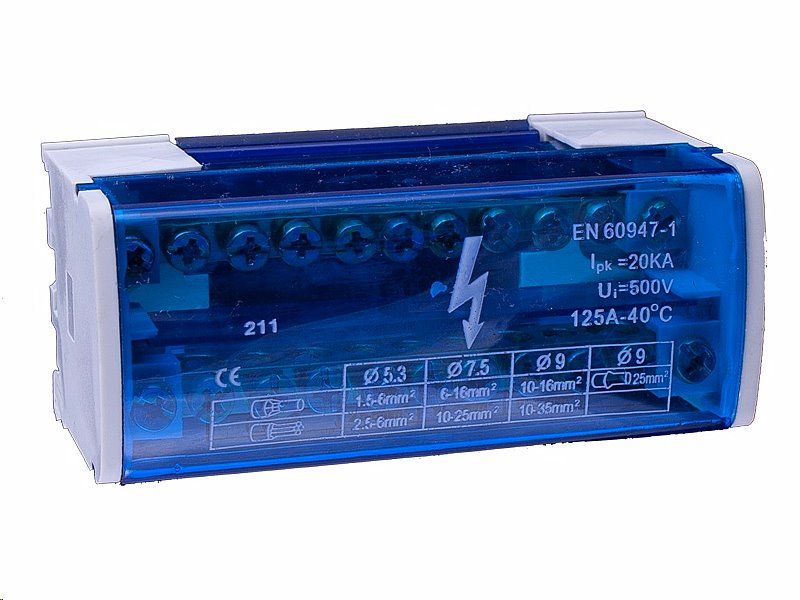

Distribučný blok VCX BLK 211 / 2 póly / 11 otvorov / 125A / na DIN lištu

Rozvodný blok VCX BLK 211 / 2 póly / 11 otvorov / 125A / na DIN lištu

Rozvodný alebo rozvádzač s mosaznými skrutkami pre správne a prehľadné pripojenie káblov v nízkonapäťových rozvádzačoch.

Modulárne rozvádzače VCX sú určené na rozvod prúdových cest v nízkonapäťových skrínach. Skladajú sa z pripojovacích svoriek, ktoré sú umiestnené v plastovom kryte. Použitie bloku eliminuje slabé miesta v rozvádzači, čím sa zníži riziko skratu.

Rozvodný alebo nazývaný rozvádzač umožňuje rozdelenie napájania do rôznych obvodov. Umožňuje aj oddelenie fázových obvodov a použitie káblov s rôznymi prierezmi.

Výhody bloku

•  Montáž na lištu DIN TH35 alebo povrchová montáž.
•  Bezpečné a jednoduché inštalovanie.
•  Prehľadný kryt.
•  Samozhášivý materiál.
•  Možnosť pripojenia vodičov s prechodkami alebo bez nich.

TECHNICKÉ ŠPECIFIKÁCIE

• počet pólov: 2
• menovitý prúd: 125 A
• Ipk (skratová odolnosť): 20kA
• montáž: na DIN lištu TH35 alebo povrchová montáž
• UI: 500V
• prierez ohýbavých vodičov (mm2): 10-16
• prierez vodičov (mm2): 2,5-6; 10-25; 10-35
• počet otvorov: 11
• priemery otvorov: 7xo5,5mm; 2xo7,5mm;2xo9mm
• ochrana: IP 20
• norma: EN 60947-1

Modulárny rozvodný blok - na čo sa používa?

Rozvodný blok slúži na rýchle a plynulé rozdelenie napájania medzi obvody rozvádzača. Rozvádzačové bloky majú zabudované vodivé lišty (prúdové lišty), ktoré sú pripojené vodiče napájajúce obvody.

Typy rozvádzačov:

- bloky s 1 prúdovou lištou
- bloky so 2 lištami
- bloky so 4 lištami

Použitie rozvádzačov

Rozvádzače umožňujú trvalé a bezproblémové pripojenie vodičov, ako sú vodiče a káble.

Prúdové lišty sú integrované do vnútorného priestoru rozvádzačov. Montážne otvory rôznych priemerov umiestnené na lištkách umožňujú bezproblémové pripojenie silných i tenkých vodičov.

Pripojenie ľubovoľného prierezu silného kábla k bloku ponúka množstvo možných aplikácií. Napríklad pri pripojení silnejšieho napájacieho kábla je možné rozviesť napájanie na ostatné vychádzajúce vodiče.

Plastové kryty, ktorými sú bloky vybavené, zabezpečujú bezpečnosť. Zabezpečujú, že vodiče sú dostatočne chránené a nie sú vystavené pôsobeniu iných komponentov.

Modulárny rozvádzač prinesie do inštalácie poriadok. Táto súčiastka odstraňuje potrebu pripájať viac vodičov pod skrutkovú svorku. Díky tomu sa môžete vyhnúť ďalším montážnym prvkom a káblovým prechodkom. Modulárne bloky umožňujú správne usporiadanie a organizáciu všetkých vodičov.
