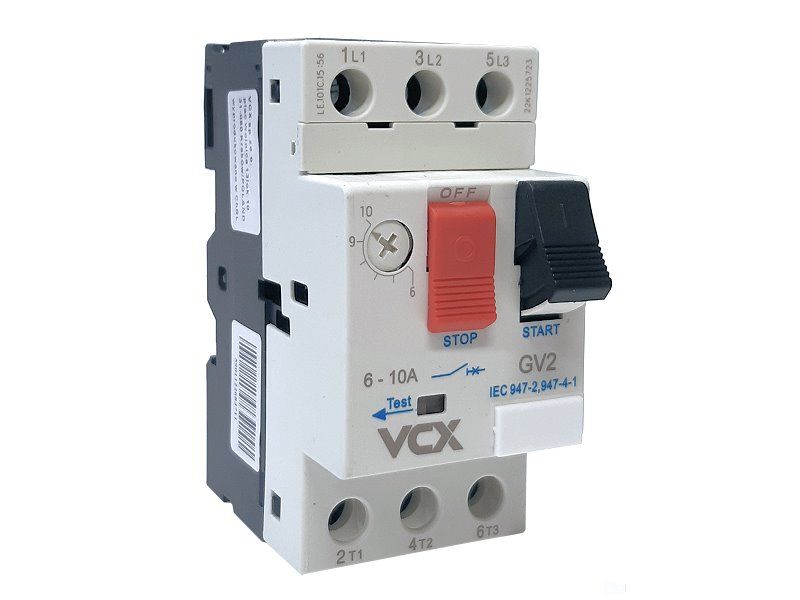

Motorový jistič VCX GV-2 6,0-10A

Motorový istič VCX GV-2 6,0-10A

Motorový istič alebo spúšťač motorov s nadprúdovou a skratovou ochranou slúži najmä na ochranu pred preťažením a skratom elektromotorov a ručné spínanie - umožňujú ručné zapnutie a vypnutie motorov. Modulárne motorové spúšťače sú určené na montáž na DIN lištu do rozvádzačov. Vynikajúci pomer cena vs výkon.

Technické špecifikácie

• Rozsah nastavenia spúšťa na preťaženie: 6,0-10A
• Kompatibilita s normami: IEC 947-2, IEC-947-4-1
• Skratová odolnosť Uimp: 6kV
• Menovité napätie: 230/400V
• Kategória: A, AC3
• Počet pólov: 3P
• Kapacita svorek: 0,5-10 mm2
• Montáž - spôsob: lišta TH-35

Motorové ističe

Motorový istič (známy tiež ako ochrana motora, ochrana motora, termistor) je čistá ochranná zariadenie. Jeho účelom je zabrániť poškodeniu elektromotora. Motorový istič pôsobí tak, že preruší prívod elektrickej energie v prípade: skratu, preťaženia alebo výpadku fázy. Motorový istič by mal byť vybraný špeciálne pre požiadavky konkrétneho zariadenia.

Ako funguje motorový istič

Motorové ističe reagujú iba na preťaženie a skratové prúdy a neprekážajú nepretržitému prevádzku spotrebiča, ak je v obvode menovitý prúd. Slúžia tiež k ručnému vypínaniu a zapínaniu.

Vyznačuje sa veľmi rýchlym reakciou a téměř okamžitým prerušením prívodu prúdu do motora.

Ochrana motora

Motorový istič má ochrannú funkciu - chráni zariadenie, ak prúd motora dosiahne nežiaduce parametre. Mal by byť použitý pri pripojení, ak rozbeh motora vyžaduje vysoký výkon. Používajte ho na ochranu zariadení pracujúcich v náročných podmienkach prostredia. Motorový istič by mal byť použitý v prípade zvýšeného rizika skratu, preťaženia alebo výpadku fázy.

Motorové ističe VCX majú rozsah od 0,16 do 18 A. Ich skrátený názov je GV2 a v závislosti od ich rozsahu nastavenia umiestňujeme 0,16-0,25 A ako najmenší, prahový a najväčší rozsah nastavenia 13,0 - 18 V.

Motorové ističe VCX majú skratovú odolnosť ako Uimp: 6kV, menovité napätie pri 230/400V. Montáž na lištu TH-35.

Jedným zo spôsobov, ako vhodne ochrániť elektromotor pred skratom alebo preťažením, je použitie motorového ističa. Jeho princíp činnosti je tak jednoduchý a účinný, že v prípade preťaženia alebo skratu preruší prívod elektrickej energie do elektromotora. Aby sme zabezpečili, že náš elektromotor bude chránený pred preťažením alebo skratovými javmi, je potrebné vybrať vhodný motorový istič, a to aj s vhodnými parametrami. Motorový istič tiež vhodne zareaguje a ochráni elektromotor pri výpadku fázy.

Výber motorového ističa

Pri výbere motorového ističa by sme sa mali riadiť parametrom prúdu motora. Trh ponúka jednofázové alebo trojfázové motorové ističe. Druhým dôležitým parametrom pri výbere motorového ističa je menovitý prúd. Tento údaj sa preberá z výrobného štítku motora, v takom prípade sa zvolí termistor s o niečo vyšším výkonom.

Menovitý prúd je hodnota elektrického prúdu, ktorý preteká daným zariadením, v tomto prípade motorm, pri bežnom opotrebení.

Motorové ističe VCX majú EU prehlásenie o shode je v súlade s príslušnými požiadavkami harmonizačných právnych predpisov EÚ: - 2014/35/EU - Smernica Európskeho parlamentu a Rady zo dňa 26. februára 2014 o harmonizácii právnych predpisov členských štátov týkajúcich sa dodávania elektrických zariadení určených na použitie v určitých medziach napätia na trhu.
