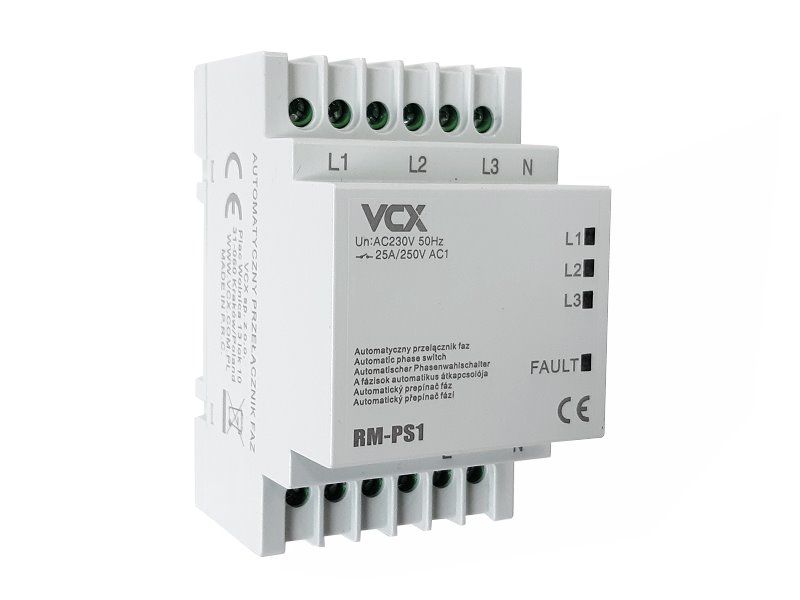

Automatický přepínač fází VCX RM-PS1

🔁 Automatický prepínač fází VCX RM-PS1 – spoľahlivá ochrana napájenia pre jednofázové zariadenia

Automatický prepínač fází VCX RM-PS1 je chytré zariadenie určené pre inštalácie napájané z trojfázovej siete, kde je potrebné zabezpečiť nepretržité napájanie jednofázových spotrebičov. Využitie nájde ako v domácnostiach, tak v priemyselných aplikáciách, dielňach, kotlých alebo záložných systémoch.

⚡ Neustále napájanie z najlepšej fázy


Hlavným účelom prepínača je automatické prepnutie napájania na dostupnú funkčnú fázu v prípade výpadku alebo podnapätia na prioritnej fázi L1. Tým sa zabráni náhlemu výpadku napájania pripojeného zariadenia. V bežnom režime je preferovaná fáza L1, ak jej napätie klesne pod 190 V, prepínač rýchlo (počas 100–150 ms) prepnú napájanie na ďalšiu dostupnú fázu s vhodným napätím.


🔒 Ochrana a presnosť na prvom mieste


Na rozdiel od lacnejších riešení sa VCX RM-PS1 vyznačuje vysokou presnosťou merania napätia (odchylka max. ±1 %) aj pri silnom skreslení v sieti. To znamená, že prepnutie je riadené spoľahlivo a bezpečne. Výstupné kontakty sú navrhnuté tak, aby zabraňovali slepeniu a boli chránené proti medzfázovým krátkym spojeniam, čo predlžuje životnosť zariadenia a minimalizuje riziko porúch.


🧠 Jednoduchá inštalácia, inteligentné funkcie


Prepínač je konštruovaný pre montáž na štandardnú DIN lištu TH-35, takže jeho integrácia do rozvádzača je jednoduchá a rýchla. Prednastavené hodnoty pre prepnutie (190 V, * hystereza 10 V) sú výrobné nastavené a nelze meniť, čo zabezpečuje stabilné správanie bez potreby zložitého nastavovania. LED indikácia jednotlivých fází na čelnom paneli poskytuje okamžitý prehľad o stave každej fázy.


🛠️ Kde nájde uplatnenie?


Automatický prepínač fází VCX RM-PS1 je ideálny pre:

• Domácnosti a chaty – pre napájanie kotlov, čerpadiel, obiehacích zariadení alebo záložných zdrojov

• Priemyselné prevozy – kde je napájanie jednofázových zariadení z trojfázovej siete bežné

• Kotolne a technické miestnosti – zabezpečenie nepretržitého provozu aj pri výpadku jednej fázy

• Záložné systémy a UPS riešenia – pre automatické výber dostupnej fázy

Tento prepínač eliminuje potrebu manuálneho zásahu pri výpadku fázy a minimalizuje riziko poškodenia spotrebičov alebo prerušenia provozu.

📐 Technické špecifikácie


• Vstupné napätie: 3×400 V + N, 3×230 V + N
  Pre pripojenie na bežné trojfázové rozvody s nulovým vodičom.

• Výstupné napätie: 230 V AC
  Výstup pre jednofázové zariadenie.

• Maximálny záťaž: 16 A (AC-1) na každej fázi
  Určené pre bežné rezistívne spotrebiče.

• Minimálne napätie prepnutia: 190 V
  Pri poklesu napätia pod túto hodnotu prepínač prepnú na inú fázu.

• Maximálne vstupné napätie: 280 V
  Ochrana pred preťažením.

• Zpätná hystéza: 10 V
  Zabraňuje častému prepnutiu medzi fázami.

• Chyba merania napätia: ±1 %
  Vysoká presnosť aj pri špičkových odbekoch alebo deformáciách signálu.

• Čas prepnutia: 1.0 ÷ 1.5 s
  Zabezpečuje hladký a bezpečný prechod.

• Indikácia výstupného napätia: 3× LED
  Signalizuje stav každej fázy pre prehľadnú kontrolu.

• Spotreba energie: 1.6 W
  Minimálny vlastný odběr.

• Svorky konečky: až 4.0 mm²
  Pre pripojenie silových vodičov.

• Svorky (kabel): až 2.5 mm²
  Běžné pripojenie vodičov do rozvádzača.

• Utahovací moment svorek: 0.5 Nm
  Doporučené dotaženie pre spoľahlivý kontakt.

• Prevádzková teplota: -25 °C až +40 °C
  Spôsobné prevádzkovanie aj v technických priestoroch.

• Šírka: 3 moduly (53.5 mm)
  Kompaktný rozmer pre úsporu miesta.

• Montáž: na DIN lištu TH-35 mm
  Rýchla a jednoduchá inštalácia do bežného rozvádzača.

• Rozmery (Š x V x H): 53.5 × 90 × 65 mm
  Kompaktné provedenie pre väčšinu rozvádzačov.

• Stupeň krytí: IP20
  Ochrana pred dotykom, určené pre vnútorné prostredie.

🔌 VCX RM-PS1 je ideálnou voľbou pre všetkých, ktorí chcú mať istotu, že ich zariadenie bude napájané aj pri výpadku jednej alebo dvoch fází. Bez starostí, bez prepnutia, s maximálnou spoľahlivosťou.

* Hystéza


Fyzikálny jav, ktorý znamená, že reakcia systému na zmenu vstupu závisí od jeho predchádzajúceho stavu – jednoducho povedané, systém nereaguje okamžite pri prekročení určitej hranice, ale až s určitým oneskorením alebo rozdielom.

V prípade automatického prepínača fází hystéza napätia znamená:

• Prepínač prepnú na inú fázu, keď napätie na aktuálnej fáze klesne pod 190 V (spodná hranica).

• Ale nevráti sa späť hneď, keď napätie prekročí 190 V – musí byť o niečo vyššie, napríklad o 10 V, teda minimálne 200 V, čo je tzv. zpätná hystéza.

📌 Význam hystézy:

• Zabraňuje častému prepnutiu medzi fázami pri kolísaní napätia okolo hranice.

• Zvyšuje stabilitu systému, pretože sa prepnú len vtedy, keď je zmena napätia trvalá a významná.

• Chrání pripojené zariadenia pred nadmerným namáhaním spôsobeným neustálым prepnutím.

Hystéza je bežne využívaná aj v termostatoch, relé alebo riadení motorov.
