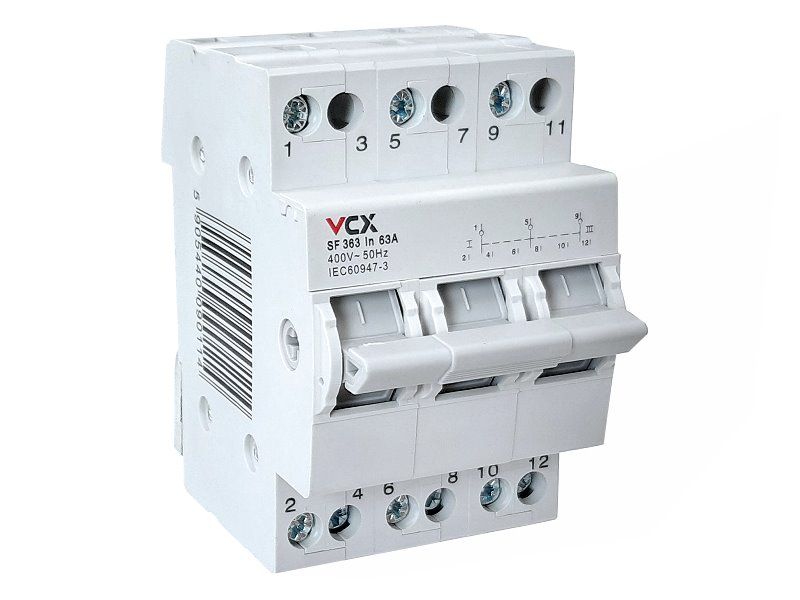

Manuální přepínač sítí - napájení VCX SF363, 1-0-2, 3P, 63A, na DIN lištu

Ručný prepínač na výber sieťového napájania VCX SF363, 1-0-2, 3P, 63A, na DIN lištu

Instalačný prepínač na výber sieťového napájania. K prepínaniu medzi rôznymi typmi napájania sa používajú prepínače siete a agregátu. V prípade výpadku napájania zo siete umožňuje prepnúť na energiu z generátora alebo iného tzv. nouzového zdroja energie.

Prepínače na výber siete a agregátu

Sieťové prepínače slúžia na prepínanie medzi rôznymi typmi napájania. V prípade výpadku sieťového napájania umožňujú prepnúť na napájanie z agregátu alebo iného tzv. nouzového zdroja.

Instalačný spínač s systémovým názvom SF363 nie je náhodnou skratkou, pretože trojka v názve znamená počet pólov, ktorý je v tomto prípade 3P. Číslo 63 označuje nominálny prúd In 63 A. Výrobok sa montuje na lištu TH35, čo znamená 35 mm a ochrana krytia je na úrovni IP20.

Funkciou týchto "sieťových generátorových" prepínačov je zjednodušiť zmenu zdroja napájania.

Kedy sa primárny zdroj nejakým spôsobom vypne, dojde k zmene zdroja napájania - zdroj energie sa zmení.

Prepínače na výber siete

Prevádzkové napätie tejto jednotky je 400 V AC, 50 Hz, zatiaľ čo izolačné napätie je 690 V AC, rozmery prepínača 3P sú 54 mm. Sieťový spínač môže slúžiť buď ako istič, alebo ako vypínač. Má schopnosť prepínať z jedného okruhu na druhý.

Spínač nám díky tuhosti obvodu poskytuje určitú záruku bezpečnosti pri použití. Instalačný spínač má prehlásenie o shode EÚ ako 2014/35/EU pre zverejnenie elektrických zariadení na príslušných trhoch pre dané napätia, 2017/30/EU to sa týka elektromagnetického kompatibility.

2015/863/EU - z dňa 31. marca 2015, ktorou sa mení príloha II smernice Európskeho parlamentu a Rady 2011/65/EU, ak sa týka zoznamu obmedzených látok.

Technické špecifikácie

• Model: SF363
• Vodiče: 1-16mm2 (lanové), 1-16mm2 (drôtové)
• Okolitá teplota pri prevádzke: -25°C až +55°C
• Montáž: na lištu TH35
• Prevádzkové napätie: 400V AC 50Hz
• Izolačné napätie: 690V AC
• Prúd: 63A
• Mechanická pevnosť (kj): 20000
• Nominálne impulsné napätie: 6 kV
• Rozmery: šírka 54 mm (3 moduly)
• Elektrická pevnosť (kj): 10000
• Krytie: IP20

POZNÁMKA

Vzhľadom na riziko spojené s prípadným nesprávnym pripojením zariadenia odporúčame, aby inštaláciu vykonávala kvalifikovaná osoba s elektrotechnickou kvalifikáciou. Nenesieme zodpovednosť za neodborné zapojenie a priamo škody spôsobené.
