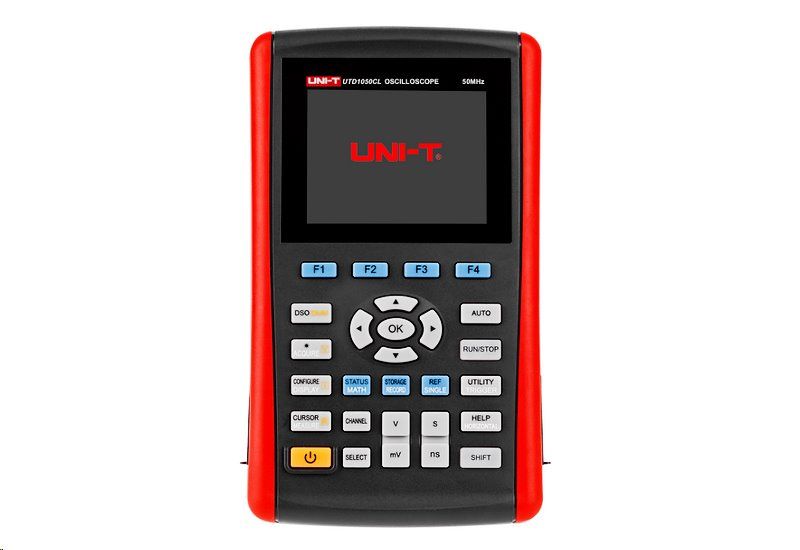

Osciloskop UNI-T UTD1050CL

Osciloskop UNI-T UTD1050CL

Zariadenie UTD1050CL kombinuje v jednom pouzdre ručný jednokanálový osciloskop a multimetr. Nabíja vynikajúce parametre a rad pokročilých funkcií a navyše užívateľskú prívetivosť, pre ktorú je vhodné aj pre práce v externom prostredí. Šírka pásma osciloskopu je až do 50MHz pri vzorkovaní 200MSa/s. Jeho výkonné spúšťacie a analytické funkcie usnadňujú získavanie a analýzu kriviek, 22 parametrov signálu môže merať úplne automaticky. Multimeter umožňuje merať DC a AC napätie a prúdy, odpor a kapacitu.

Zariadenie má zabudovaný farebný LCD displej s uhlopriečkou 3,5 palcov s rozlíšením 320 x 240 pixelov. Displej je dobre čitateľný aj na silnom svetle. V režime multimetra je maximálna hodnota na displeji ±3999.

Napájanie zariadenia je zo zabudovaného Li-ion batérie alebo z AC/DC adaptéru 9V/4A.

Vzhľadom na to, že dizajn zariadenia je založený na ovládaní tradičných zariadení, môžu používatelia používať tieto zariadenia, aniž by museli tráviť značný čas učením a zoznamovaním sa s ovládaním.
Zariadenie je certifikované pre rozsah vstupného napätia 150V v CAT II (delič sonda 1:1) a vstupné napätie 300V v CAT II (delič sonda 1:10).

TECHNICKÉ ŠPECIFIKÁCIE:

Osciloskop
• Šírka pásma: 50MHz
• Počet analogových kanálov: 1
• Vzorkovanie: 200MS/s
• Max. hloubka pamäti: 12kpts
• Rozlíšenie A/D prevodníka: 8 bit
• Rozsah časovej základne: 5ns/div až 50s/div
• Vstupná vazba: (1MOhm±2%)//(21pF±3pF)
• Vertikálna osa: 5mV/div - 20V/div (1MOhm)
• Náběžná hrana: ≤ 7ns
• Spúšťanie: Edge, pulse, video
• Automatické meranie: peak-to-peak, amplitude, maximum, minimum, top, bottom, mean, average, root mean square, overshoot, preshoot, frequency, cycle, rising time, falling time, positive pulse, negative pulse, positive duty ratio, negative duty ratio, rise delay, fall delay
• FFT: Hanning, Hamming, Blackman-Harris, Rectangular
• Ukladanie do interné pamäti: 10 skupín kriviek, 10 režimov nastavenia
• Ukladanie do USB: 10 skupín kriviek, 10 skupín rozhrania

Multimeter
• Merací rozsahy DC napätia: 400mV / 4V / 40V / 400V; presnosť ±(1%+5)
• Merací rozsahy AC napätia (40Hz až 400Hz): 400mV / 4V / 40V / 400V; presnosť ±(1,2%+5)
• Merací rozsahy DC prúdu: 350µA; presnosť ±(1,2%+5); 40mA / 400mA; presnosť ±(1%+5); pre 6A (s prevedením UT-M07 do 10A) presnosť ±(1,5%+5)
• Merací rozsahy AC prúdu (40Hz až 400Hz): 350µA; presnosť ±(2%+5); 40mA / 400mA; presnosť ±(1,5%+5); pre 6A (s prevedením UT-M07 do 10A); presnosť ±(2,5%+5)
• Merací rozsahy odporu: 400Ohm / 4kOhm / 40kOhm / 400kOhm / 4MOhm; presnosť ±(1,2%+5); pre 40MOhm presnosť ±(1,5%+5);
• Merací rozsahy kapacity: 51,2nF / 512nF / 5,12µF / 51,2µF /100µF; presnosť ±(3%+5)
• Meranie diód a kontinuity obvodov: áno
• Režim prepnutia rozsahov: automatický / ručný
• Zobrazenie a záznam krivky trendu zmeny napätia, prúdu, odporu

• Napájanie: 100V-240V AC, 45 až 440Hz, CAT II, výkon < 20VA
• Štandardné rozhranie: 1 x mini USB
• Batéria: Li-ion 7,4V/3600mA
• Práca na batérii: 8 hod
• Displej: 3,5 palcova, 800 x 480 pixelov
• Kalibrácia: odporúčané 1 x ročne
• Krytie IP: IP2X
• Pracovná teplota okolia: 0°C až +40°C
• Skladovacia teplota: -20°C až +60°C
• Pracovná vlhkosť okolia: +10°C až +30°C: ≤90% ± 5%RH, +30°C až +40°C: ≤60% ±5%RH
• Pracovná nadmorská výška: max. 3000m n.m.
• Nepracovný (skladovací) nadmorská výška: 5000m n.m.
• Hmotnosť čistá: 0,9 kg
• Hmotnosť hrubá: 2,3 kg
• Rozmery: 199 x 118 x 49mm

ZHRNUTIE BALENIA:

• Zariadenie UTD1050CL
• Sonda s káblom 1,2m a s prepnuteľným deličom 1x,10x (UT-H03)
• Modul prevedenia prúdu (10A) / napätia (UT-M07)
• DC adaptérov 100 až 240 V AC rms, 45 až 440Hz,CAT II
• Kábel USB-Host / mini USB (UT-D17)
• Návod k použitiu
