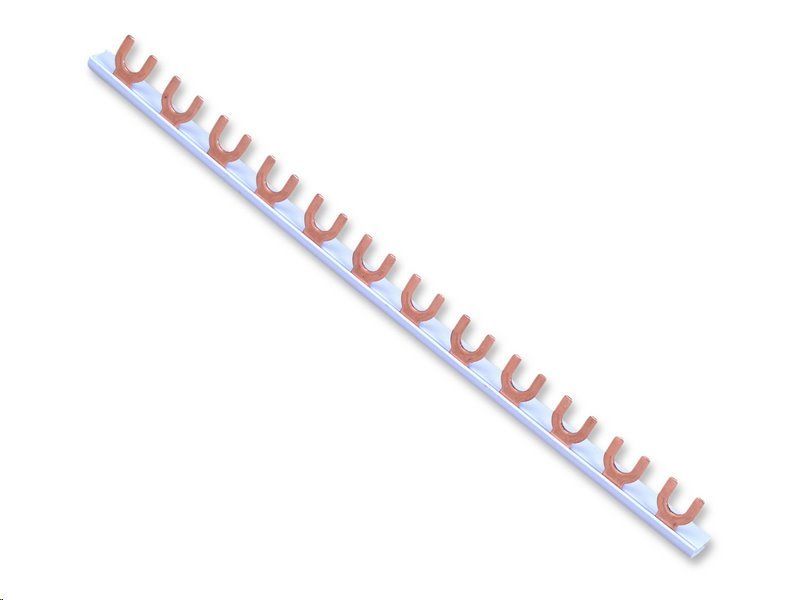

Propojovací lišta VCX-63A 1F 54x1M

Propojovací lišta VCX-63A 1F 54x1M

Kvalitní hřebenová/vidlicová propojovací lišta k fázovému propojení jednofázových jističů, proudových chráničů a modulových vypínačů. Určená až pro 54 jednopólových modulárních přístrojů. Průřez činí 10 mm² a je dimenzovaná pro proud 63 A.

Propojí až 54 modulových přístrojů. Samotné propojení jednotlivých přístrojů pomocí lišty VCX je velice jednoduché. Připojení provedete pomocí vodičů o průřezu 10 mm². Lišta je bez koncových krytů a lze ji snadno zkrátit.

Oproti klasické instalaci pomocí kabelových mostů má použití propojovací lišty hned několik výhod, díky nimž uspoříte čas: spolehlivé přiřazení fází, větší přehlednost uvnitř rozvaděče, jednoduchá a rychlá instalace.

Třípólová propojovací lišta je konstruována pro maximální provozní napětí Ue 230V.

Technické specifikace

• Počet fází: 1
• Počet pólů: 1
• Rozteč: 18 mm
• Průřez: 10 mm2
• Délka: 1.000 mm
• Počet modulárních jednotek: 54
• Dimenzovaný trvalý proud Iu: 63 A
• Max. dimenzované provozní napětí Ue: 230 V
• Typ elektrické přípojky: Vidlice
• Izolované: Ano
• Vhodné pro přístroje s nulovým vodičem: Ne
• Vhodné pro přístroje s pomocným spínačem: Ne

K čemu slouží propojovací lišta?

Propojovací lišta neboli hřebenová lišta je součástka, která se používá k umístění modulů v rozváděči. Lišta zabraňuje zamotávání vodičů. Odstraňuje také nutnost ručního přemostění. Již nemusíte používat více kabelů a dutinkových svorek. Stačí použít lištu. Kromě této funkce je elektrická lišta také montážní lištou. Slouží k upevnění všech elektrických zařízení v rozváděči.

Jak vypadá propojovací lišta?

Propojovací lišta je lišta s tenkými připojovacími kontakty v horní části (nejvýkonnější příslušenství může mít až 12 kontaktů).

Instalace propojovací lišty v instalaci

Instalace elektrického systému začíná připojením napájecího kabelu k prvnímu jističi na okraji. Všechny vypínače se pak propojí pomocí propojovací lišty. Tím se napětí ve vodiči rozvede do všech spínačů připojených k seznamu, což následně umožní distribuci elektřiny.

Typy hřebenových (proudových) propojovacích lišt VCX

Na proudových lištách jsou spínací kontakty. Připomínají hřeben, odtud název (hřebenové lišty). Kontakty jsou zpravidla vyrobeny z mědi a mají dodatečnou izolační vrstvu. Díky tomu jsou propojovací lišty tak rozšířené. Lze je použít jak v domovních elektroinstalacích, tak i pro složité projekty ve stavebnictví a průmyslu.

Výrobce VCX má v nabídce jednořadé a víceřadé hřebenové přípojnice typu 3 63A. Jsou vybaveny různým počtem modulů. Sortiment zahrnuje různé modely (krátké, dlouhé), takže je lze bezproblémově přizpůsobit dané instalaci.
