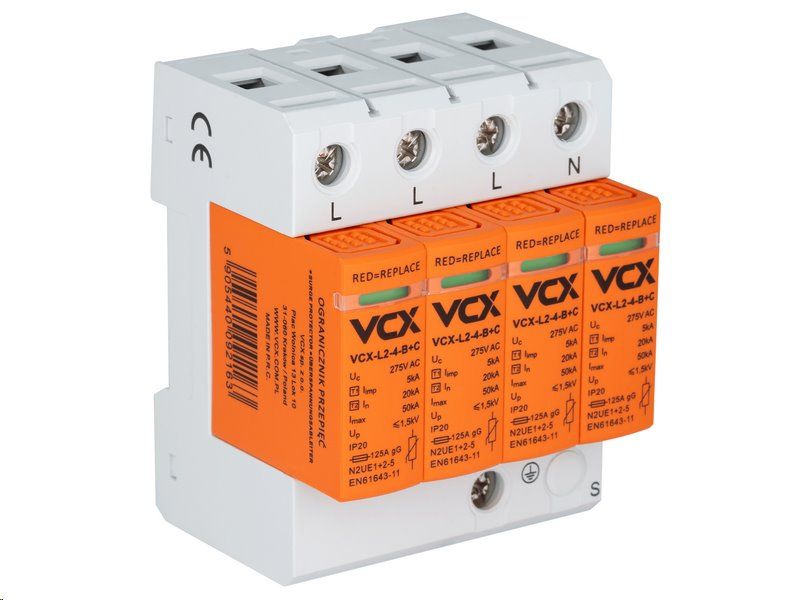

Modulárna prepäťová ochrana VCX L2-4-B+C 5kA triedy T1+T2 je určená na ochranu napájacích inštalácií NN pred indukovanými a spínacími prepäťami.

Môže byť inštalovaná v sieťach typu TN-S, TN-C a IT. Mala by byť montovaná ako prvá a druhá úroveň ochrany v podlahových rozvádzačoch, podružných rozvádzačoch.

Tento svodcov pred napätím triedy T1+T2 poskytuje pevnú ochranu elektrických inštalácií pred priamymi údermi blesku a prepäťami spôsobenými spínacími operáciami. S maximálnym impulzným prúdom 5 kA a skúšobným prúdom 20 kA poskytuje dostatočnú ochranu aj pre väčšie elektrické inštalácie. Jeho konštrukcia a špecifikácie zabezpečujú spoľahlivú ochranu pre citlivé zariadenia a elektrické rozvody v rôznych prevádzkových podmienkach.

Hlavné vlastnosti



•  Zabezpečuje úplnú ochranu elektrickej inštalácie a elektrických zariadení z nej napájaných.
•  Poskytuje úplnú ochranu elektrickej inštalácie a z nej napájaných elektrických zariadení pred účinkami časti bleskového prúdu a iných druhov prepätí.
•  Znižuje prepätie a smeruje na zem prepätie pochádzajúce z oboch typov prepätí - priameho a nepriameho. Súčasne poskytuje dvojstupňovú úroveň ochrany.
•  Nevyžaduje použitie tzv. oddelovacích tlmičiek.
•  Poskytuje účinnú ochranu počítačov, domácich spotrebičov atď.
•  Vybavená vizuálnym indikátorom provozu (zelená - ochrana, červená - bez ochrany).



TECHNICKÉ PARAMETRE


• Trieda ochrany: T1+T2

  • Tento svodcov kombinuje ochranu pred priamymi údery blesku (T1) a ochranu pred prepätiami spôsobenými spínacími operáciami v elektrickej sieti (T2). Poskytuje vysokú úroveň ochrany pre celú inštaláciu.

• Ochranný prvok: varistor

  • Varistor rýchlo reaguje na prepätie a znižuje svoj odpor, čo umožňuje bezpečné odvedenie nadbytočnej energie a ochranu pripojených zariadení.

• Pripojenie max: 35 mm²

  • Svodcov umožňuje pripojenie vodičov o maximálnom priereze 35 mm², čo je vhodné pre väčšie elektrické inštalácie, napríklad v komerčných alebo priemyselných aplikáciách.

• Maximálne prevádzkové napätie: Uc 275V AC

  • Svodcov je dimenzovaný na maximálne prevádzkové napätie 275V AC, čo odpovedá bežnému napájaciemu napätiam v sieti.

• Skúšobný prúd In (8/20): 20 kA

  • Jmenovitý svodový prúd 20 kA pri vlně 8/20 µs ukazuje, že svodcov je schopný zvládnuť silné impulzné prúdy spôsobené napríklad spínacími operáciami alebo vzdialenými atmosférickými javmi.

• Maximálny prúd Imax (8/20): 50 kA

  • Maximálny prúd pri vlně 8/20 µs je 50 kA, čo predstavuje schopnosť svodcov zvládnuť veľmi silné rázové prúdy bez poškodenia.

• Impulzný prúd Iimp (10/350): 5 kA

  • Impulzný prúd 5 kA pri vlně 10/350 µs simuluje bleskový výboj a ukazuje schopnosť svodcov chrániť inštaláciu pred priamymi údery blesku.

• Napäťová ochranná úroveň: <1,5 kV

  • Napäťová ochranná úroveň pod 1,5 kV znamená, že svodcov obmedzuje prepätie na túto hodnotu, čím chráni citlivé zariadenia pripojené do siete.

• Teplota skladovania: -30°C až +70°C

  • Tento svodcov môže byť bezpečne skladovaný pri teplotách od -30°C do +70°C, čo umožňuje jeho použitie v rôznych prostredí.

• Prevádzková okolná teplota: -30°C až +50°C

  • Svodcov bude správne fungovať pri prevádzkových teplotách v rozsahu -30°C až +50°C, čo je vhodné pre bežné podmienky vo vnútri priestorov.

• Ochrana krytí: IP20

  • Ochrana krytia IP20 znamená, že zariadenie je chránené pred pevnými predmetmi väčšími ako 12,5 mm, ale nie je chránené pred vniknutím vody. Je teda vhodné pre vnútorné inštalácie.


Inštalácia ochrany

Prepäťové ochrany by mali byť inštalované v miestach vstupu elektrických inštalácií do budovy. Zabezpečujú úplnú ochranu elektrickej inštalácie a elektrických zariadení z nej napájaných pred časťou bleskového prúdu a ďalšími druhmi prepätí. Znižujú prepätie a smerujú na zem prepätie z oboch typov prepätí - priamych i nepriamych.

Súčasne poskytujú dvojstupňovú úroveň ochrany. Použitie modulárnych prepäťových ochrán VCX-L2-B+C 5kA triedy T1T2 nevyžaduje použitie oddelovacích tlmičiek. Poskytujú účinnú ochranu počítačov, spotrebnej elektroniky/spotrebičov atď. Sú vybavené vizuálnym indikátorom provozu (zelená - ochrana, červená - bez ochrany).



Ako prekonať indukované a spínacie prepätie?

Dôsledky indukovaných a spínacích prepätí na domáce alebo podnikové elektrické siete sú obvykle žalostné. Prepätie, t.j. náhlé zvýšenie napätia nad menovitú hodnotu (bezpečnú pre elektrické zariadenia, ako sú počítače alebo televízie), sú veľmi nebezpečné a predznamenávajú značné náklady na opravy a výmenné práce.

Naše VCX modulárne prepäťové ochrany triedy T1T2 (B+C), 5kA sú vynikajúcim spôsobom, ako chrániť inštalácie napájania nn pred účinkami takýchto udalostí. Svodcov pred napätím triedy T1T2 (B+C), 5kA by mali byť inštalované v miestach, kde elektrická inštalácia vstupuje do budovy.

Zabezpečujú ochranu inštalácie a elektrických zariadení z nej napájaných pred časťou bleskového prúdu a ďalšími typmi prepätí. Každý z našich prepäťových ochrán triedy T1T2 (B+C), 5kA je certifikovaný a jeho parametre prekračujú deklarované vďaka použitiu patentovaného varistorového prvku! Svodcov pred napätím triedy T1T2 (B+C), 5kA nezvyžadujú dodatočnú tepelnú ochranu!



Splňuje všetky normy

Modulárna prepäťová ochrana VCX-L2-B+C triedy T1 T2 5kA splňuje príslušné požiadavky harmonizačných právnych predpisov EÚ:

LVD 2014/35/EU - smernica Európskeho parlamentu a Rady zo dňa 26. februára 2014 o harmonizácii právnych predpisov členských štátov týkajúcich sa dodávania elektrických zariadení určených pre použitie v určitých medziach napätia na trh. Odkazy na príslušné použité harmonizované normy alebo na iné technické špecifikácie, vo vzťahu k nimž je prehlásená shoda:

EN 61643-11

Modulárne prepäťové ochrany VCX-L2-B+C 5kA triedy T1 T2 sú v súlade so smernicou ROHS 2015/863/EU.

Boli takisto úspešne testované Úradom pre skúšanie kvality Svazu poľských elektroinštalatérov.
Jakości Stowarzyszenia Elektryków Polskich (BBJ SEP).



Prepäťové ochrany - základné informácie

Prepäťové ochrany, známe tiež ako svodcov pred napätím, sú dôležitým prvkom elektrických inštalácií, ktoré chránia zariadenia pred škodlivými účinkami prepätí. Prepätie môže byť spôsobené rôznymi faktormi, ako sú údery blesku, spínacie operácie v elektrickej sieti alebo prechodné zmeny napätia. Tieto prechodné javy môžu viesť k poškodeniu citlivých elektroniky a ďalších elektrických spotrebičov, čo zdôrazňuje dôležitosť použitia kvalitnej prepäťovej ochrany.

Základné informácie o striedavom prúde (AC)

Striedavý prúd (AC) je typ elektrického prúdu, kde dochádza k pravidelným zmenám smeru toku prúdu. V bežných rozvodoch elektricity dochádza k striedaniu medzi kladnou a zápornou polaritou s frekvenciou 50 Hz (v Európe), čo znamená, že sa smer prúdu zmení 50 krát za sekundu. Tento typ prúdu je využívaný v domácnostiach aj v priemyselných aplikáciách, pretože je jednoducho prenosný na veľké vzdialenosti.

Prepäťová ochrana

Svodcov pred napätím, niekedy označovaný tiež ako bleskovka, je zariadenie navrhnuté na ochranu elektrických systémov a zariadení pripojených k sieti pred náhlыми nárastmi napätia. Prepäťová ochrana funguje tak, že kedyž napätie presiahne bezpečnú úroveň, svodcov pred napätím aktivne odvádza nadbytočnú energiu do zeme, čím zabráňuje tomu, aby vysoké napätie dosiahlo chránené zariadenia.

Funkcia svodcov pred napätím

Hlavnou funkciou svodcov pred napätím je obmedziť veľkosť prechodných prepätí na úroveň, ktorá neohrozí inštaláciu ani pripojené zariadenia. Tým sa zabráni poškodeniu elektrických obvodov a zariadení, ako sú počítače, televízie, chladničky a ďalšie domáce alebo priemyselné spotrebiče.

Prepäťová ochrana je nezabudovateľná pre zabezpečenie bezpečného a spoľahlivého prevádzku elektrických systémov, a to v domácnostiach aj v priemyselných aplikáciách. Správny výber a inštalácia prepäťovej ochrany výrazne zníži riziko poškodenia zariadení a prispieva k dlhšej životnosti elektrických inštalácií.


Typy prepäťových ochrán


Existuje niekoľko typov prepäťových ochrán, ktoré sú určené na rôzne aplikácie:

1. Svodcov pred napätím typu 1 (trieda B) – Tieto svodcov pred napätím sú navrhnuté na ochranu pred priamymi údery blesku a vysokými prepätiami v elektrickej sieti. Sú umiestnené na vstupe do budovy a chránia celú inštaláciu.
2. Svodcov pred napätím typu 2 (trieda C) – Tieto svodcov pred napätím sa používajú na ochranu pred prepätiami spôsobenými spínacími operáciami alebo nepriamymi údery blesku. Často sa inštalujú do rozvádzačov vnútri budov.
3. Svodcov pred napätím typu 3 (trieda D)– Tieto svodcov pred napätím poskytujú ochranu jednotlivým spotrebičom alebo zariadeniam. Často sa inštalujú blízko citlivých zariadení, napríklad vo forme zásuvkových svodcov.

Ako vzniká prepätie v elektrickej inštalácii?

Prepätie v elektrickej inštalácii môže vzniknúť z rôznych zdrojov, pričom niektoré sú spojené s atmosférickými javmi, zatiaľ čo iné majú technický pôvod v prevádzke zariadení. Tu sú hlavné spôsoby vzniku prepätia:

1. Úder blesku

• Priamy úder blesku do budovy alebo jej elektrickej vedenia: Tento prípad spôsobí veľmi vysoké prepätie, ktoré sa šíri elektrickou inštaláciou. Úder blesku môže priamo zasiahnuť štruktúru budovy alebo elektrické vedenie, čo vytvorí obrovskú napäťovú špičku. Ak nie je inštalovaná prepäťová ochrana, táto energia môže zničiť pripojené zariadenia a poškodiť elektrické rozvody.
• Výboj do systému ochrany pred bleskom (hromosvodu): Aj keď je budova chránená hromosvodom, môže sa časť bleskového prúdu indukovať do elektrickej inštalácie, čo spôsobí prepätie.
• Výboj do vonkajších zariadení: Vonkajšie zariadenia, ako sú klimatizačné jednotky, ovládanie brány, alebo vonkajšie osvetlenie, sú rovnako citlivé na údery blesku. Tieto výboje môžu spôsobiť šírenie prepätia do celej elektrickej siete objektu.
• Výboj blesku do susedných objektov: Prepätie sa môže šíriť aj od vzdialenejšieho objektu, ak blesk zasiahne objekt alebo vonkajšiu inštaláciu do vzdialenosti až 2 km. Napäťová vlna sa môže indukovat cez elektrické vedenie do ďalších budov v okolí.

2. Spínacie (prepnuté) prepätie

• Spínacie operácie v priemyselných zariadeniach: Prepätie môže vzniknúť aj v dôsledku rýchleho zapínania a vypínania veľkých elektrických strojov a zariadení, ako sú motory, transformátory alebo indukčné zariadenia. Pri zapínaní týchto zariadení sa v obvodoch vytvárajú prechodné napäťové špičky, ktoré môžu vyvolávať prepätie v elektrickej sieti.
• Prevádzka klimatizácií a iných veľkých spotrebičov: Zapnutie a vypnutie spotrebičov, ako sú klimatizácie, výťahy alebo elektrické brány, môže viesť k prechodným prúdovým rázom, ktoré vyvolávajú prepätie v sieti.

3. Indukované prepätie

• Prepätie môže byť tiež indukované elektromagnetickými polami, ktoré vznikajú pri blízkych výbojoch blesku, aj keď nepriamo zasiahnu objekt. Vysoké elektromagnetické pole spôsobené bleskom môže vyvolávať napäťové špičky v kábloch a vodičoch elektrickej inštalácie.

4. Poruchy v sieti

• Niekedy môže byť prepätie spôsobené aj problémami v rozvodnej sieti, napríklad pri výpadkoch prúdu, chybnom uzemnení, alebo pri zapínaní veľkých transformátorov a generátorov.

Dôsledky prepätia

Ak nie je inštalovaná účinná prepäťová ochrana, môže prepätie spôsobiť vážne poškodenie elektrických spotrebičov, krátkovzdušné spojenia v elektrických rozvodoch, a dokonca aj požiare. Citlivé elektronické prístroje, ako sú počítače, televízie a ďalšia elektronika, sú zvlášť náchylné na poškodenie.

Prevencia a ochrana pred prepätím, vrátane inštalácie vhodných prepäťových ochrán, je preto kľúčová pre zabezpečenie bezpečnosti a spoľahlivosti elektrických inštalácií v domácnostiach aj priemysle.

Svodcov pred napätím striedavého prúdu (AC)

Svodcov pred napätím majú skutočne kľúčovú úlohu v ochrane elektrických systémov a zariadení pred nežiadúcimi vplyvmi prepätia. Ako ste zmienili, ich hlavnou funkciou je obmedziť následné prúdy a skrátiť trvanie prepätia, čo chráni citlivé komponenty a izoláciu v sieti. Prepätie môže byť spôsobené nielen úderom blesku, ale aj spínacími operáciami v elektrickej sieti, napríklad pri zapínaní alebo vypínaní nezaťaženého vedenia.

Svodcov typu 1 (trieda B) jsú konštruované tak, aby ochránili elektrické inštalácie a zariadenia pred priamym úderom blesku, ktorý by mohol zasiahnuť napájací vodič alebo systém ochrany pred bleskom. Sú inštalované na vstupe elektrickej siete a fungujú ako prvá linia obrany pred veľkými prepätiami spôsobenými atmosférickými vplyvmi.

Svodcov typu "1+2" (trieda B+C) jsú kombinované svodcov, ktoré majú širší ochranný rozsah. Okrem ochrany pred atmosférickými vplyvmi, vrátane úderu blesku, zabezpečujú takisto ochranu pred prepätiami spôsobenými spínacími operáciami. To ich činí ideálnou volbou pre komplexnú ochranu elektrických inštalácií, pretože sú schopné reagovať na rôzne druhy prepätí, ako sú bleskové, tak aj spínacie.

Tieto svodcov sú dôležité najmä v priemyselných a bytových budovách, kde ochrana elektrickej siete nie len chráni citlivé zariadenia, ale aj zvyšuje celkovú spoľahlivosť systému a minimalizuje riziko nákladných oprav alebo výpadkov spôsobených poškodením prepätím.

Svodcov typu 3 (trieda D) je navrhnutý na ochranu jednotlivých zariadení alebo malých spotrebičov pred nízkymi prepätými špičkami, ktoré sa môžu dostať cez primárne a sekundárne prepäťové ochrany (tj. typu 1 a typu 2). Svodcov typu 3 sa obvykle inštaluje v blízkosti koncových zariadení a chráni pred prepätím spôsobeným spínacími operáciami, indukovanými prepätiami alebo zvyškami atmosférického prepätia, ktoré sa môžu dostať až k jednotlivým spotrebičom.

Výber svodcov pred napätím (prepäťovej ochrany)

Pri výbere svodcov pred napätím (prepäťovej ochrany) je kľúčové zvážiť niekoľko technických faktorov a štandardov, ktoré zabezpečia efektívnu ochranu vašej inštalácie. Tu sú hlavné aspekty, na ktoré je potrebné sa zamieriť:

1. Maximálny trvanie

...
