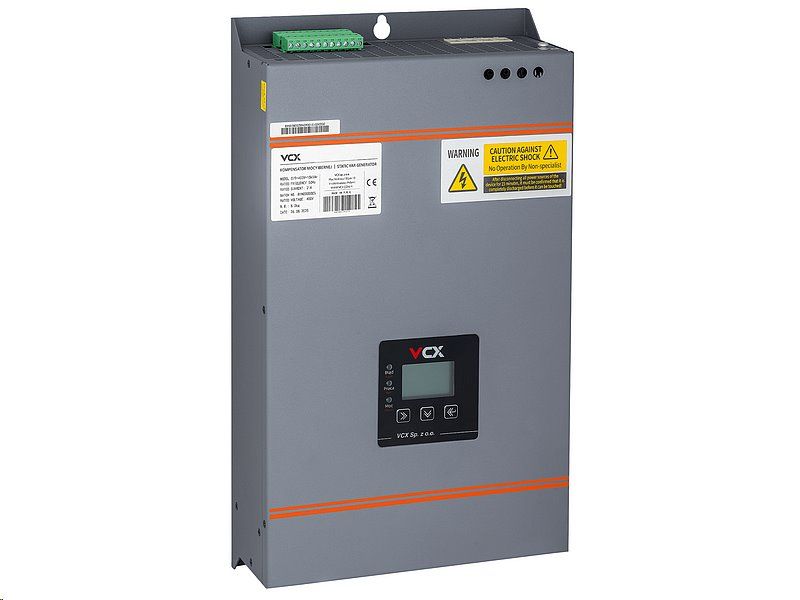

Kompenzátor jalového výkonu VCX SVG 400V 20kVAr

Kompenzátor jalového výkonu VCX SVG 400V 20kVAr - moderní řešení pro kvalitu a úsporu elektrické energie


Výkonná kompenzace pro rostoucí podniky

Kompenzátor jalového výkonu představuje nejmodernější způsob zlepšení parametrů elektrické sítě a snížení provozních nákladů.

Model 20 kVAr je určen pro provozy, které přerostly garážovou výrobu a stávají se malými průmyslovými hráči. Je dimenzován pro stabilizaci sítě v místech s více CNC stroji, výkonnou vzduchotechnikou nebo kombinací výroby a kanceláří.

Tento aktivní filtr nejen eliminuje pokuty za jalovinu, ale také chrání citlivou řídicí elektroniku vašich strojů před rušením ze sítě. Je to investice do provozní spolehlivosti – zajistí, že vaše stroje pojedou plynule a bez výpadků způsobených nekvalitním napětím.

Ideální pro: Kovovýrobu, menší pily, zpracování plastů, větší supermarkety, skladové haly s nabíjením vozíků.





Klíčové vlastnosti


• Výkon 20 kVAr – pro velké průmyslové podniky a technologické celky

• Rychlá odezva <10 ms – okamžitá stabilizace elektrické sítě

• Pokročilá DSP a IGBT technologie – přesná a efektivní regulace

• Účinnost až 97,5 % – minimální ztráty energie

• Filtrace harmonických (2–50) – vyšší kvalita napájení

• Korekce nesymetrie třífázových sítí – stabilní chod zařízení

• Kompaktní rozměry a hmotnost 8,5 kg – snadná montáž na stěnu

• Možnost paralelního zapojení až 8 modulů – flexibilní rozšíření výkonu

• Inteligentní chlazení vzduchem – dlouhá životnost a spolehlivost

• Komunikační rozhraní RS485 / RS232 / Ethernet – snadná integrace do systémů


Princip činnosti a zapojení: Jak SVG kompenzátor eliminuje jalovinu?


Možná se ptáte, v čem je aktivní kompenzátor (SVG) jiný než staré skříně plné kondenzátorů. Rozdíl je v technologii. Zatímco klasická kompenzace funguje pasivně (připojuje kondenzátory), SVG je aktivní digitální zařízení.

1. Princip "Sluchátek s potlačením hluku"

Nejlépe si funkci představíte na principu noise-cancelling sluchátek. Ta poslouchají hluk z okolí a generují přesně opačnou zvukovou vlnu, čímž hluk vyruší. SVG kompenzátor dělá to samé s elektřinou:

1. Měří: Pomocí proudových transformátorů neustále sleduje tok proudu v síti (detekuje jalovou složku a harmonické rušení).

2. Počítá: Výkonný procesor (DSP) v řádu mikrosekund vypočítá, jaký "protiproud" je potřeba vygenerovat.

3. Koná: Pomocí rychlých tranzistorů (IGBT) vygeneruje proud přesně opačné polarity a pustí ho do sítě.

Výsledek? Jalová energie (indukční i kapacitní) se vzájemně vyruší přímo v místě spotřeby a do sítě distributora odchází jen "čistá" činná energie. Elektroměr tak nemá důvod načítat pokuty.

2. Bezpečné paralelní zapojení

Velkou výhodou tohoto zařízení je způsob instalace. Kompenzátor se zapojuje paralelně k hlavnímu přívodu (na přípojnice v rozvaděči).

• Co to znamená pro vás? Bezpečnost. Proud pro vaši firmu neprochází "skrz" zařízení. Pokud by kompenzátor z jakéhokoli důvodu vypnul nebo potřeboval servis, vaše výroba běží dál bez přerušení, pouze dočasně nebude kompenzována.

3. Proč musím mít proudové transformátory (CT)?

Samotný kompenzátor je "mozek a svaly" systému, ale bez proudových transformátorů (CT) je slepý.

• Role transformátorů: Jsou to senzory ("oči"), které se nacvaknou na hlavní přívodní kabely objektu (nebo měřeného úseku). Měří aktuální odběr proudu a jeho fázový posun. Tuto informaci posílají do kompenzátoru.

• Proč jsou nutné: Kompenzátor musí vědět, kolik jaloviny vaše stroje nebo budova generují, aby věděl, kolik jí má vykompenzovat. Bez připojených CT transformátorů zařízení nebude fungovat.

💡 Tip pro snadnou instalaci: Doporučujeme používat měřicí transformátory s děleným jádrem (Split-Core), které naleznete v našem příslušenství. Jejich obrovskou výhodou je, že je lze nainstalovat na stávající kabely bez nutnosti jejich odpojování. Elektrikář je jednoduše "nacvakne" kolem žíly, což šetří čas a často eliminuje nutnost celozávodní odstávky elektřiny při instalaci.


Kolik peněz vám VCX SVG reálně zachrání?


Nejjednodušší odpověď najdete přímo na vaší faktuře za elektřinu. Podívejte se na řádky označené jako "Přirážka za nedodržení účiníku", "Jalová dodávka" nebo "Nedodržení tg fi". To jsou peníze, které platíte distributorovi "za nic" – pouze jako pokutu za to, že vaše spotřebiče zatěžují síť.

• Okamžitá stopka pokutám: V momentě spuštění kompenzátoru tyto položky z faktury zmizí. U středních a větších firem se tyto sankce často pohybují v řádech tisíců až desetitisíců korun měsíčně.

• Návratnost investice (ROI): Díky eliminaci těchto pokut se nákupní cena aktivního kompenzátoru VCX SVG typicky vrátí za 6 až 18 měsíců. Po uplynutí této doby už zařízení generuje čistý zisk tím, že tyto poplatky neplatíte.

• Skryté úspory na "ztraceném teple": Jalový proud, který zbůhdarma kmitá mezi sítí a vašimi stroji, zahřívá kabely a transformátory. To jsou fyzikální ztráty (Jouleovo teplo), které platíte v rámci běžné spotřeby kWh. Nasazením SVG kompenzátoru snížíte proudové zatížení vodičů, čímž snížíte technické ztráty energie o 3–5 %.

• Ochrana drahých technologií: Aktivní filtrace navíc chrání citlivou elektroniku (řídicí desky CNC strojů, zdroje serverů, LED drivery) před zničením harmonickým rušením. Úspora za jeden neodpálený řídicí systém stroje může sama o sobě zaplatit celé zařízení.


Úspora v číslech: Co to znamená pro váš rozpočet?


Z pohledu celkových nákladů se úspora skládá ze dvou částí. Tou hlavní je úplná eliminace pokut.

• 100 % odstranění sankčních poplatků: Pokud nyní platíte pokuty za nedodržení účiníku, kompenzátor tuto položku na faktuře srazí na nulu.

• 15 až 30 % úspora z celkové faktury: U průmyslových provozů a komerčních budov, kde je problém s jalovinou zanedbaný, tvoří tyto pokuty často až třetinu celkové fakturované částky. Instalací zařízení tak okamžitě snížíte své měsíční výdaje za energie o desítky procent.

• 2 až 5 % úspora na technických ztrátách: Tím, že odlehčíte kabelům a transformátorům od zbytečného jalového proudu, snížíte fyzikální ztráty vedením (zahřívání kabelů). O tato procenta klesne vaše běžná spotřeba činné energie (kWh), kterou musíte zaplatit.

Sečteno a podtrženo: Pro většinu našich firemních zákazníků znamená instalace VCX SVG okamžité snížení měsíčních nákladů na elektřinu o cca 20 %.

Kde se bere „jalová energie“ a kdo ji vlastně vyrábí?




Abychom pochopili, proč za ni platíte, musíme si říct, že jalová energie není „špatná“. Většina zařízení ji nutně potřebuje ke svému chodu. Problém je v tom, že tato energie nevykonává žádnou práci (netočí hřídelí, nesvítí, netopí), ale pouze „ucpává“ dráty.

Pro představu se používá analogie s pivem:

• Pivo (tekutina): To je činná energie (kW). Tu vypijete, tu chcete, ta hasí žízeň (točí motorem).

• Pěna: To je jalová energie (kVAr). Ve sklenici zabírá místo, ale nenapijete se jí.

• Sklenice: To je kapacita vaší sítě (kabelů, jističů, trafostanice).

Pokud máte příliš mnoho „pěny“ (jaloviny), musíte si objednat (a zaplatit) větší sklenici, abyste dostali své pivo. Kompenzátor funguje tak, že tu pěnu odfoukne, abyste platili jen za čistou tekutinu.

Dva hlavní viníci (Zdroje jaloviny):

1. Induktivní zátěž (Klasika): Vzniká všude, kde je cívka nebo magnetické pole.

   • Kdo ji vyrábí: Elektromotory, ventilátory, čerpadla, kompresory, staré zářivky s tlumivkou, transformátory, svářečky.

   • Typický zákazník: Výrobní firmy, dílny, pily, zemědělci.

2. Kapacitní zátěž (Moderní hrozba): Vzniká tam, kde jsou kondenzátory a spínané zdroje.

   • Kdo ji vyrábí: LED osvětlení (hlavně velké haly), servery, počítače, monitory, dlouhé kabelové vedení (podzemní kabely), UPS záložní zdroje.

   • Typický zákazník: Kancelářské budovy, logistická centra, obchodní domy, moderní haly.


Kde konkrétně zákazníci kompenzátor využijí?


Zde jsou 4 nejčastější scénáře z praxe, kde instalace SVG dává největší smysl:

1. Výrobní hala a dílna (Průmysl)

• Situace: Máte spoustu motorů (soustruhy, frézky, dopravníky). Když se stroje rozbíhají nebo běží naprázdno, odebírají obrovské množství induktivní jaloviny.

• Řešení: SVG kompenzátor okamžitě vykrývá tyto špičky, čímž eliminuje pokuty a navíc ulehčí vašemu hlavnímu jističi (nebude „vyhazovat“ při startu těžkého stroje).

2. Kancelářské budovy a obchodní centra (Komerce)

• Situace: Budova je plná počítačů, klimatizací a hlavně LED osvětlení. LED světla jsou zrádná – odebírají energii ve velmi krátkých pulzech (kapacitní charakter) a generují rušení. Staré kompenzátory si s tím neporadí.

• Řešení: SVG je zde nutností, protože umí kompenzovat i kapacitní zátěž (což staré "bedny" neumí) a čistí síť od rušení z počítačů.

3. Fotovoltaické elektrárny a nabíječky EV

• Situace: Instalovali jste FVE nebo rychlonabíječky pro elektroauta? Střídače FVE a nabíječky často rozhazují účiník sítě a napětí kolísá. Distributor vám za to může naúčtovat penále.

• Řešení: SVG aktivně stabilizuje napětí v síti a zajišťuje, že i při proměnlivém slunečním svitu nebo nabíjení aut bude vaše síť splňovat parametry distributora.

4. Bytové domy s výtahem

• Situace: Frekvenční měniče moderních výtahů a centrální LED osvětlení chodeb mohou způsobit, že dům platí pokuty za nedodržení účiníku, aniž by o tom věděl (rozpočítá se to do služeb).

• Řešení: Malý kompaktní kompenzátor ve sklepě tento problém trvale vyřeší a sníží fond oprav/náklady na energie.


Pokročilá technologie a vysoká účinnost


Díky digitálnímu procesoru signálu (DSP) a tranzistorům IGBT pracuje kompenzátor s mimořádně rychlou odezvou <10 ms a dosahuje účinnosti až 97,5 %. Tříúrovňová topologie zajišťuje stabilní chod a přesnou regulaci v každém okamžiku.


Kompaktní konstrukce a snadná montáž


Zařízení je navrženo s důrazem na jednoduchou instalaci – montáž na stěnu, nízká hmotnost 8,5 kg a malé rozměry 230 × 400 × 88 mm umožňují použití i v prostorech s omezeným místem, například ve stanicích pro nabíjení elektromobilů nebo kabelových rozvodnicích.


Spolehlivost v náročných podmínkách


Kompensátor VCX SVG je chráněn krytím IP20 a díky inteligentnímu systému chlazení spolehlivě funguje i při vyšších provozních teplotách. Zařízení je navrženo pro provoz v interiérech s teplotním rozsahem -25 °C až +55 °C a vlhkostí až 95 % RH.


Široké možnosti komunikace a rozšiřitelnost


Pro integraci do nadřazených systémů nabízí RS485, RS232 a Ethernet rozhraní i bezpotenciálový kontakt. Díky možnosti paralelního propojení až 8 modulů lze snadno navýšit kapacitu a přizpůsobit výkon konkrétní instalaci.


Instalace kompenzátoru jalového výkonu VCX SVG smí být provedena pouze kvalifikovaným elektrikářem nebo firmou s oprávněním dle vyhlášky (NV 194/2022 Sb. v ČR, resp. platných norem na Slovensku).

Technické parametry – VCX SVG 20 kVAr
