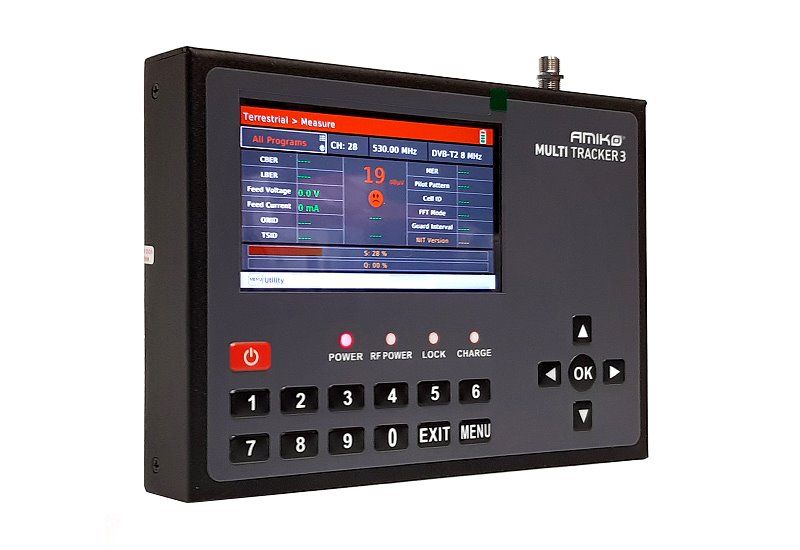

Amiko MULTITRACKER 3

Amiko MULTITRACKER 3



Měřící přístroj pro provádění analýzy signálu standardů DVB-T/T2 , DVB-S/S2 , DVB-C/C2. Umožní nejen přesné zaměření pozemní nebo satelitní antény, ale také měření síly a kvality signálu v každém bodě instalace antény.

Vybavený jasným, barevným a snadno čitelným AMOLED displejem s úhlopříčkou 5 palců. Umožňuje jak zobrazení parametrů signálu, tak náhled jednotlivých kanálů.



Hlavní vlastnosti


•  5palcový (12,7 cm) AMOLED barevný displej.
•  Měření DVB-S / S2 / DVB-T / T2 / DVB-C / C2.
•  Podpora kodeku H.265 / HEVC.
•  Zobrazení FTA kanálů na displeji včetně nového DVB-T2 H.265.
•  Slovenské MENU.
•  Ochrana a indikátor proti zkratu LNB.
•  Rychlé a přesné měření s vysokou citlivostí.
•  Možnost editace databáze uživatelem.
•  Zvukové upozornění na zámek signálu.
•  USB připojení pro aktualizaci firmwaru, datový protokol a screen obrazovky.
•  Databázi lze upravovat na PC a stahovat přes USB port.
•  Napájení 100-240V / 50 / 60Hz 12V, 2000mA.
•  Dlouhý pohotovostní režim, nízká spotřeba energie.
•  Li-ion baterie 5000mAh@7,4V s rychlým nabíjením.
•  Kvalitní pouzdro z hliníku.

Hlavní nabídka MENU má 6 položek


•  Satelitní - měření signálu satelitní televize.
•  Pozemní - měření pozemního televizního signálu.
•  Kabel - měření signálu kabelové televize.
•  DV in - náhled signálu ze vstupu HDMI.
•  USB - aktualizace softwaru.
•  Systém - informace o systému.



Funkce měření satelitního signálu


• TP Control - zobrazuje indikace čtyř vybraných transpondérů na jedné obrazovce.

• Měření - úroveň (dBuV) a kvalita signálu (CBER, LBER). Můžete přepínat mezi satelity a měnit transpondéry.

• Spectrum - zobrazuje spektrální graf vstupního signálu. Rozsah analýzy můžete zúžit nebo rozšířit: 200, 400, 800 a 1200 MHz. Možnost změnit řídicí napětí 13 / 18V a LO Low a LO High.

• Konstelační diagram - analyzuje a zobrazuje vstupní signál vybrané frekvence. Síla, úroveň a kvalita signálu DBuV v procentech. Poměr C / N a parametr CBER.

• Úpravy satelitu - můžete upravovat, přidávat a odebírat satelity ze seznamu a také vybrané transpondéry ze satelitu.

• Konfigurace antény - nastavení typu LNB, napájení, DiSEqC nebo motoru

• Výpočet úhlu - schopnost vypočítat azimutový úhel a nadmořskou výšku namontované satelitní antény pro jakékoli místo a vybraný satelit.



Funkce měření pozemního signálu

• Rozsah - měřič analyzuje čtyři vybrané kanály (multiplexy), přičemž pro každý z nich udává parametry síly a kvality signálu.

• Měření všech parametrů signálu - úroveň a kvalita (CBER, VBER, MER) s uvedením standardu (DVB-T / T2). Chcete-li zkontrolovat parametry kanálů, které vás zajímají.

• Spektrum - plný pohled na celý frekvenční rozsah se stanovením střední frekvence. Rozsah analýzy můžete zúžit nebo rozšířit: 200, 400, 600 a 800 MHz.

• Konstelace - analyzuje signál zvolené frekvence (kanálu) tím, že zobrazuje hodnoty MER, CBER a sílu signálu dBuV.

• Kanálová tabulka - zde můžeme upravit frekvenci pro každý kanál a jeho standard (DVB-T / T2) a pásmo (6, 7, 8 MHz).

• Seznam vysílačů - zde můžeme vytvořit seznam vysílačů nebo oblastí, kde provádíme měření a vybrat kanály, které nás zajímají v dané oblasti. Díky tomu se rychleji pohybujeme mezi kanály, aniž bychom museli „posouvat“ kanály, které pro nás nejsou důležité.



Ostatní



Kabel

Funkce měření a analýzy signálu DVB-C / C2. Tyto funkce jsou podobné jako u pozemní televize.

DV In

Umožňuje náhled z externího vstupního zdroje připojeného přes HDMI.

USB

Funkce, která umožňuje aktualizaci softwaru.

Systém

Nastavení systému a náhled verze softwaru.

Živé zobrazení kanálu

Amiko Multi Tracker 3 umožňuje sledovat pozemní, satelitní a kabelové kanály. (Neumožňuje sledovat kanály 4K.)

Balení Amiko Multi Tracker 3 obsahuje


• 1x Amiko Multi Tracker 3
• 1x Ochranné pouzdro s popruhem
• 1x Napájecí adaptér 12V / 2A
• 1x 12V nabíječka do zásuvky zapalovače cigaret v autě
• 1x AV kabel 3x cinch na 4 pinový jack
• 1x F spojka zásuvka
• 1x Redukce F zásuvka - IEC samice
• 1x Anglický manuál na CD



Technické parametry od výrobce



DVB-T

• Bit Error Rate: CBER (before Viterbi):1E-7–1E-3 VBER(before Reed Solomon):1E-7–1E-3
• Frequency range: 42-1005MHz
• Power level: 30-115 dBµV
• MER: 5 - 35dB
• Bandwidth: 6MHz, 7 MHz, 8 MHz
• FFT type: 2k, 8k
• Constellation: QPSK, 16QAM, 64QAM
• Viterbi rate: 1/2, 2/3, 3/4, 5/6, 7/8
• Guard interval: auto
• Spectrum inversion: auto

DVB-T2/ T2 Lite

• Bit Error Rate: CBER (before LDPC): 1E-7 – 1E-3 / LBER (before BCH): 1E-9 – 1E-5
• Frequency range: 42-1005MHz
• Power level: 30-115 dBµV
• Modulation Error Rate(MER): 5 - 35dB
• Bandwidth: 1.7MHz, 5MHz, 6MHz, 7 MHz, 8 MHz
• Mode: SISO, MISO, PLP single or multiple
• FFT type: 1k, 2k, 4k, 8k, 16k, 32k + extended bandwidth
• Constellation: QPSK, 16QAM, 64QAM, 256QAM
• Viterbi rate: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 1/3, 2/5
• Guard interval: auto
• Spectrum inversion: auto

DVB-C

• Bit Error Rate: CBER(before Reed Solomon): 1E-7–1E-3/PER(Packet Error Rate): 1E-6–1E-2
• Frequency range: 42-1005MHz
• Power level: 30-115 dBµV
• Modulation Error Rate(MER): 20 - 40dB
• Symbol rate: 1.7 to 7.2 Msym/s
• Constellation: 16QAM, 32QAM, 64QAM, 128QAM, 256QAM
• Spectrum inversion: auto

DVB-C2

• Bit Error Rate: CBER (before LDPC): 1E-7 – 1E-3 / LBER (before BCH): 1E-9 – 1E-5
• Frequency range: 42-1005MHz
• Power level: 30-115 dBµV
• Modulation Error Rate(MER): 5 - 35dB
• Bandwidth: 6MHz, 8 MHz
• FFT type: 4k
• Constellation: 16QAM, 64QAM, 256QAM, 1024QAM, 4096QAM
• Viterbi rate: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
• Guard interval: auto
• Spectrum inversion: auto

DVB-S

• Bit Error Rate: CBER (before Viterbi): 1E-7 – 1E-3 /VBER (before Reed Solomon): 1E-7– 1E-3
• Frequency range: 950-2150MHz
• Power level: 35-115 dBµV
• CNR: 0 - 20dB
• Symbole rate: 1 Msym/s to 45 Msym/s
• Constellation: QPSK
• Viterbi rate: 1/2, 2/3, 3/4, 5/6, 6/7, 7/8
• Spectrum inversion: auto

DVB-S2

• Bit Error Rate: CBER (before LDPC): 1E-7 – 1E-3 /LBER (before BCH): 1E-9 – 1E-5
• Frequency range: 950-2150MHz
• Power level: 35-115 dBµV
• CNR: 0 - 20dB
• Symbole rate: 1 Msym/s to 45 Msym/s
• Constellation: QPSK, 8PSK
• Viterbi rate: 2/5, 1/2, 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
• Spectrum inversion: auto
