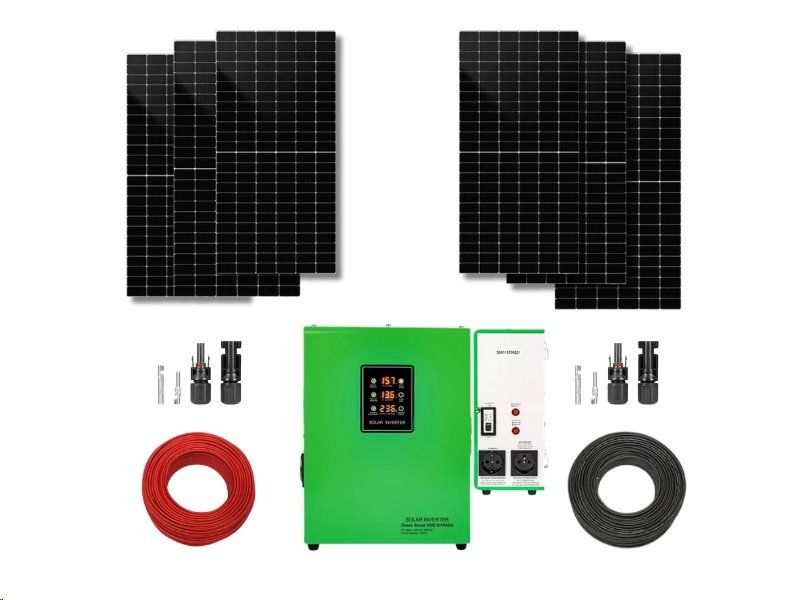

Sada pre solárny ohrev vody VOLT 3000 BYPASS GREEN BOOST 2730Wp 6x PV TRINA Solar

Kompletní sada pro solární ohřev VOLT GREEN BOOST 3000 BYPASS + 6× panel Trina — Nezávislý ohřev s chytrým přepínáním sítě

Plná kontrola nad náklady za ohřev teplé užitkové vody

Největším žroutem elektrické energie v domácnostech i firmách jsou tradičně bojlery a akumulační nádrže. Optimalizace jejich provozu se často omezuje na noční proud, což neřeší neustálý růst distribučních poplatků. Sestavení spolehlivého fotovoltaického ohřevu z jednotlivých dílů vyžaduje složité výpočty napětí a proudů, aby nedošlo k přetížení střídače nebo neefektivnímu vytěžování panelů.

Řešením je přesně dimenzovaný set VOLT 3000 BYPASS GREEN BOOST, který tvoří kompletní ekosystém připravený k instalaci. Špičkový výkon 2730 Wp dodává 6 bifaciálních panelů Trina Vertex S+, jejichž produkci zpracovává solární střídač VOLT s technologií MPPT a unikátní funkcí BYPASS. Odpadá nutnost pořizovat drahé bateriové úložiště — přímá přeměna stejnosměrného proudu na střídavý umožňuje okamžité napájení topných těles [cite: 383, 384]. K propojení uvnitř i vně budovy navíc rovnou získáváte profesionální 6mm² UV stabilní kabely a vodotěsné konektory MC4.

Klíčové parametry a jejich přínos v praxi


• Trvalý výkon střídače 3000 W: Bezpečně pokryje příkon standardních topných patron a bojlerů

• Technologie MPPT: Algoritmus v reálném čase přizpůsobuje parametry měniče tak, aby z panelů vytěžil maximum energie i při zhoršených světelných podmínkách

• Inovativní systém BYPASS: Pokud nesvítí slunce, systém inteligentně přesměruje napájení z klasické 230V sítě

• Sekvenční ohřev 2 okruhů: Střídač disponuje dvěma zásuvkami — primárně ohřeje hlavní bojler, a jakmile jeho termostat vypne, energii přepošle do sekundárního tělesa

• Bifaciální panely Trina N-type TOPCon: Zajišťují produkci i ze zadní strany panelu (díky odrazům světla) a mají nižší degradaci výkonu v čase.

• Čistá a bezpečná instalace: Dodávané 25m solární kabely a MC4 konektory zaručují bezztrátový přenos s naprostou odolností vůči povětrnostním vlivům a zkratu.

• Aktivní chlazení střídače: Vestavěný systém ventilátorů zajišťuje stabilní práci zařízení i při špičkové zátěži 6000 W a chrání komponenty před degradací



Okamžitý start bez kompromisů a dodatečného shánění dílů

Rutina s tímto systémem je osvobozující. Po instalaci a zapojení se už o nic nestaráte. Inteligentní střídač VOLT nevyžaduje od uživatele žádné přepínání režimů ani zásahy do nastavení. Všechna důležitá data, jako je aktuální vstupní napětí panelů, výstupní napětí na bojler nebo momentální pracovní proud, sledujete na přehledném LED displeji. Elegantní černý rám panelů Trina Vertex S+ navíc perfektně splyne se střešní krytinou, takže instalace působí moderně a nenarušuje estetiku domu.

Neochvějný výkon s účinností nad 95 %

Celková provozní efektivita leží na bedrech hardwarového návrhu. Střídač pracuje s účinností překračující 95 %. Dodávaných 6 bifaciálních panelů generuje dostatečné stejnosměrné napětí k tomu, aby se střídač spolehlivě držel v optimálním pracovním okně 120 VDC až 350 VDC. Zařízení převádí tento výkon na modifikovanou sinusoidu, která je pro odporové zátěže (topné spirály) zcela ideální a bezztrátová.

Inteligentní správa energie: Jak přesně funguje funkce BYPASS?

Zásadním přínosem střídače VOLT GREEN BOOST 3000 je plynulé zajištění teplé vody za každého počasí. Pokud napětí z fotovoltaických panelů klesne pod 60 V (například v noci nebo při velmi silném zatažení), střídač se automaticky překlopí do režimu AC bypass a začne topné těleso napájet přímo ze standardní sítě 230 V. Zákazník tak nikdy nezůstane bez teplé vody.

Jakmile se světelné podmínky zlepší a vstupní napětí z panelů přesáhne hodnotu 140 V, zařízení se samo vrátí do solárního režimu a začne opět plně využívat bezplatnou sluneční energii. Měnič navíc myslí i na ochranu vlastních obvodů: pokud napětí osciluje v nízkém pásmu pod 80 V, pozastaví výstup, aby zamezil nestabilitě. Tento autonomní proces nevyžaduje ze strany uživatele absolutně žádný zásah.

Funkce AC bypass je klíčem k nepřetržitému komfortu. Pokud například v zimě kvůli těžké oblačnosti klesne vstupní napětí z panelů pod 60 V, střídač bez přerušení provozu přepne topné těleso na klasickou síť 230 V. Jakmile se světelné podmínky zlepší a fotovoltaika dodá více než 140 V, zařízení se samo vrátí do bezplatného solárního režimu.

Stejně chytré je sekvenční napájení. Pokud do zásuvky "1" zapojíte primární okruh (domácí bojler) a do zásuvky "2" sekundární okruh (např. topnou patronu v bazénu), střídač bude veškerý výkon směřovat do bojleru. Jakmile termostat bojleru rozepne (voda je horká), střídač plynule přesměruje proud do druhé zásuvky a začne ohřívat bazén.


Pro koho je tento systém ideálním řešením

Tato sada je navržena tak, aby vyřešila specifické problémy různých skupin uživatelů:

• Majitelé rodinných domů: Příklad: Máte standardní 120l až 160l bojler a chcete radikálně snížit účty za elektřinu bez nutnosti budovat složitou FVE s bateriemi, která podléhá složité administrativě. V létě systém ohřeje vodu čistě ze slunce, v zimě nebo při špatném počasí funkce BYPASS automaticky plynule přepne na distribuční síť, takže se ráno nikdy nesprchujete ve studené vodě.

• Instalační technici a elektrikáři: Příklad: Hledáte pro své zákazníky spolehlivou „plug-and-play“ sadu s garantovanou hardwarovou kompatibilitou. Díky předpřipravené 6mm² kabeláži (2× 25 m) a originálním MC4 konektorům je montáž rychlá a absolutně bezpečná. Nemusíte složitě dopočítávat napětí a proudy k topným patronám, celý systém je z výroby dokonale sladěný pro okamžité uvedení do provozu.

• Správci chat, chalup a penzionů: Příklad: Potřebujete zajistit primární ohřev bojleru pro ubytované hosty a přebytky využít smysluplně jinak. Systém nabízí kaskádové zapojení. Jakmile termostat v hlavním bojleru vypne, střídač ihned přesměruje zbylou bezplatnou energii do druhé zásuvky — například pro napájení topné rohože v koupelně nebo pro předehřev užitkové vody v sekundární nádrži.


⚠️ Nezbytné příslušenství pro bezpečnou montáž (doporučeno přidat do košíku)

Sestava obsahuje hlavní technologické jádro. Aby však byla vaše instalace plně funkční, chráněná proti rizikům a uznatelná pojišťovnou, je nutné systém dovybavit o následující normované bezpečnostní prvky (viz Doporučené příslušenství):

• Certifikovaný DC rozváděč s přepěťovou ochranou: Kritický prvek chránící technologii i dům před bleskem a umožňující bezpečné odpojení panelů (eliminuje riziko požáru ze stejnosměrného oblouku).

• Uzemnění a nosná konstrukce: Hliníkové profily, střešní háky a zemnící kabely s prokousávacími podložkami pro bezpečné svedení statické elektřiny z rámů panelů.

• Profesionální nářadí: Krimpovací kleště pro MC4 konektory, které garantují trvalý, bezztrátový a vodotěsný spoj, jenž nelze nahradit běžnými kleštěmi.

Potřebujete delší kabely? Propojte systém bezpečně a v jednom kuse

Sada obsahuje 2× 25 metrů (černý a červený) solárního kabelu s dimenzí 6 mm². Pokud máte měnič umístěný dále od střešních panelů, nenechávejte nic náhodě a nepřerušujte trasu spojkami.

Jednoduše si do košíku přihoďte požadovanou metráž navíc — černý solární kabel (kód: 531806) a červený solární kabel (kód: 531805) najdete níže v doporučeném příslušenství. Připravíme vám přesnou délku pro čistou instalaci bez ztrát.

Udržitelnost a plná návratnost

Zařízení sází na přímý ohřev vody bez ukládání do chemických baterií. Teplá voda funguje jako vaše vlastní tepelná baterie. Tím se drasticky snižuje ekologická stopa i počáteční investice, zatímco absence složitého akumulačního uzlu prodlužuje životnost a bezúdržbovost systému.


Technické specifikace


• Celkový výkon panelů (PV): 2730 Wp — Generováno 6 bifaciálními panely Trina Vertex S+ N-type (á 455 Wp).

• Maximální / trvalý výkon střídače: 6000 W / 3000 W — Dostatečná rezerva pro špičky a trvalý chod standardních patron

• Podporované vstupní napětí (Voc): 120 VDC až 350 VDC — Ideální rozmezí pro zapojení 6 až 9 standardních panelů do série

• Pracovní výstupní napětí: 120 až 245 VAC — Optimalizováno pro odporové zátěže [cite: 380].

• Křivka výstupního napětí: Modifikovaná sinusoida — Maximálně efektivní přenos energie přímo do topné spirály

• Maximální vstupní proud z panelů: 14 A DC — Výborná propustnost i pro nejmodernější vysoko-výkonné panely

• Počet výstupních zásuvek: 2 ks (Typ E) — S funkcí kaskádového (sekvenčního) napájení (Primární a Sekundární)

• Ochrany střídače: Přetížení, zkrat, tepelná ochrana (100 ±10 °C) — Komplexní ochrana před spálením a zkratem systému

• Provozní teplota střídače: -25 °C až +55 °C — Vhodné do kotelen, suterénů i garáží

• Kabeláž a konektivita: Zahrnuje 2× 25 m kabel (6 mm², H1Z2Z2-K) a originální MC4. Zátěžový profil až 1500 V DC.



FAQ — Časté otázky zákazníků


1. Lze na střídač napojit asynchronní elektromotory nebo čerpadla? Ne. Střídač pracuje s modifikovanou sinusoidou, která je určena čistě pro odporové zátěže (topné spirály, bojlery, topné rohože). Zapojení spotřebičů s elektronikou nebo klasických motorů povede k jejich destrukci.

2. Jak funguje přepínání mezi panely a sítí (BYPASS)? Střídač automaticky monitoruje napětí z panelů. Pokud kvůli šeru či oblačnosti napětí klesne pod 60 V, přepne napájení bojleru na 230V síť. Jakmile opět vysvitne slunce a napětí v panelech přesáhne 140 V, střídač přepne na bezplatný solární zdroj.

3. Co se stane, když je voda v prvním bojleru již horká? Když termostat prvního bojleru (v zásuvce "1") přeruší odběr proudu, střídač automaticky sepne zásuvku "2" a začne ohřívat druhé připojené zařízení. Jakmile první bojler opět sepne termostat, napájení dvojky se přeruší a prioritu získá opět jednička.

4. Musím řešit složité nastavování měniče? Ne, zařízení funguje plně automaticky. Displej slouží primárně jako informační panel. Režimy jako MPPT či BYPASS si systém volí sám dle parametrů ze vstupních portů.

5. Proč se pro ohřev nepoužívají baterie? Baterie jsou nejdražším prvkem fotovoltaiky s omezenou životností. V tomto systému slouží jako "baterie" samotná voda v bojleru, která energii bezpečně pojme ve formě tepla. Tento systém má dramaticky rychlejší finanční návratnost.

6. Mohu střídač instalovat venku? Ne, střídač má třídu krytí IP20 [cite: 380], což jej určuje výhradně do suchých vnitřních prostor. Musí být instalován ideálně svisle a na nehořlavém podkladu kvůli cirkulaci vzduchu pro aktivní chlazení.

7. Je přibalený solární kabel dostatečný? Ano. Balení obsahuje 50 metrů (25 m černý, 25 m červený) průmyslového 6mm² H1Z2Z2-K kabelu určeného pro systémy s napětím až 1500 V DC. Širší 6mm² profil eliminuje úbytky napětí i při vedení na delší vzdálenost k panelům na střeše.
