Sada pro solární ohřev vody VOLT 3000 BYPASS GREEN BOOST 2275Wp 5x PV TRINA Solar

Sada pro solární ohřev vody VOLT 3000 BYPASS GREEN BOOST 2275Wp — Ostrovní systém s automatickou zálohou ze sítě


Nezávislý ohřev vody s garantovanou dodávkou energie

Využití fotovoltaiky pro přímý ohřev teplé užitkové vody (TUV) často naráží na problém s nedostatečným slunečním svitem v zimních měsících. Pokud FV panely nedodají dostatek energie, voda v bojleru zůstane studená. Komplexní solární sestava VOLT 3000 BYPASS GREEN BOOST s výkonem 2275 Wp tento problém eliminuje. Je navržena tak, aby primárně využívala stejnosměrný proud z 5 bifaciálních panelů Trina 455 Wp, ale díky integrovanému AC bypassu dokáže při poklesu napětí pod 60 V automaticky přepnout na 230V distribuční síť.

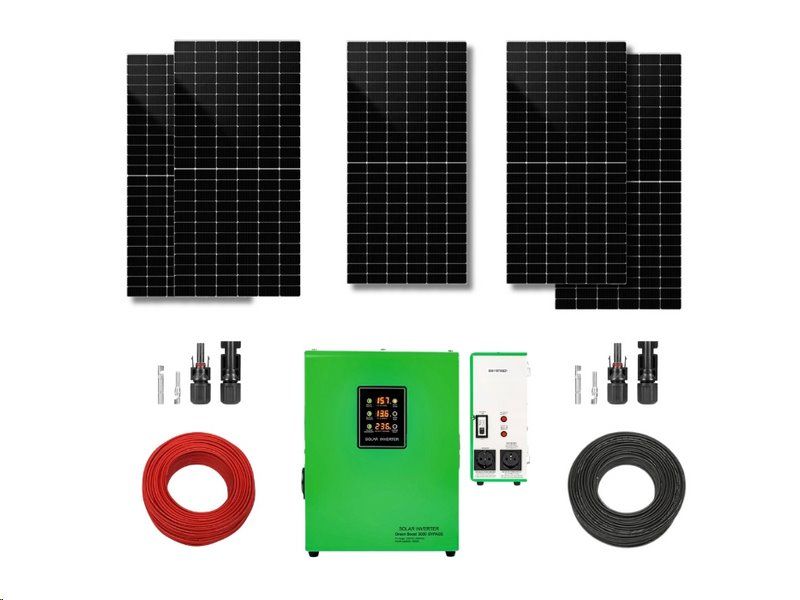

Sestava obsahuje vše potřebné pro okamžitou montáž: MPPT střídač s výkonem 3000 W, 50 metrů UV stabilní kabeláže (průřez 6 mm²) a certifikované konektory MC4. Výstupní modifikovaná sinusovka o napětí 120 až 245 V AC je ideální pro odporové zátěže — topná tělesa, bojlery, elektrokotle nebo podlahové vytápění. Střídač navíc inteligentně obsluhuje dvě výstupní zásuvky s kaskádovou prioritou.



Klíčové parametry a jejich přínos v praxi


• Celkový výkon panelů 2275 Wp — 5 kusů N-type TOPCon panelů Trina zaručuje stabilní výrobu i při difuzním světle a vyšších provozních teplotách.

• Trvalý výstupní výkon 3000 W — bezpečně pokryje příkon standardních topných těles a topných patron (typicky 2 až 2,5 kW).

• Integrovaná funkce BYPASS — střídač automaticky odebírá energii ze sítě 230 V, jakmile napětí z panelů klesne pod 60 V (vrací se k PV při 140 V).

• Účinnost MPPT > 95 % — algoritmus neustále vyhledává bod maximálního výkonu a přizpůsobuje zátěž aktuálnímu oslunění.

• Kaskádové spínání 2 výstupů — jakmile primární bojler (zásuvka 1) dosáhne cílové teploty a odpojí termostat, střídač přesměruje proud do sekundárního zařízení (zásuvka 2).

• Bezpečné dimenzování kabeláže — přiložené kabely H1Z2Z2-K s průřezem 6 mm² eliminují napěťové ztráty na větších vzdálenostech.

• Odolnost do 1500 V DC — kompletní kabeláž i konektory MC4 jsou stavěné na vysokonapěťové fotovoltaické stringy.



Kaskádový ohřev a bezúdržbový chod

Nasazení tohoto systému zásadně zjednodušuje zapojení teplé užitkové vody (TUV). Na čelním panelu měniče se nachází přehledný LED displej informující o vstupním napětí (V), výstupním napětí (V) a aktuálním odebíraném výkonu (W). Systém řídí distribuci energie zcela automaticky.

Dvě výstupní zásuvky typu E (s uzemňovacím kolíkem) fungují v režimu priority. Veškerý výkon je směrován do zásuvky číslo 1. Jakmile vestavěný termostat v bojleru rozepne obvod (voda dosáhla např. 60 °C a spotřebič přestal odebírat proud), střídač bleskově aktivuje zásuvku číslo 2. Lze tak efektivně nahřívat například primární bojler pro koupelnu a sekundární zásobník pro kuchyň, aniž by byla zmařena jediná kilowatthodina.

Maximální zisk energie z technologie N-type TOPCon

Panely Trina TSM-NEG9R.28 představují technologickou špičku pro omezené prostory. Díky článkům N-type TOPCon vykazují výrazně nižší degradaci výkonu v čase (LID/LETID) a mají excelentní teplotní koeficient.

Bifaciální provedení (dvojité sklo) navíc umožňuje absorbovat odražené světlo i ze zadní strany panelu, což může v závislosti na podkladu střechy zvýšit celkový zisk energie o 5 až 15 %. Výsledkem je stabilnější vstupní napětí do střídače i v zimních měsících.

Jistota teplé vody s plynulým přechodem na síť

Tepelný komfort domácnosti nestojí na počasí. Klíčovou předností modelu VOLT 3000 BYPASS je možnost propojení se standardní sítí 230 V. Pokud je zamračeno, sněží nebo přijde noc a vstupní napětí na PV svorkách klesne pod 60 V, střídač okamžitě přepne napájení výstupů na bypass z elektrické sítě. Běžná topná spirála tak pokračuje v ohřevu. Jakmile ráno hodnota stoupne nad 140 V, střídač se automaticky odpojí od sítě a začne znovu využívat bezplatnou solární energii.

Logika funkce BYPASS v reálném provozu

Největší inovací modelu GREEN BOOST 3000 BYPASS je integrace síťového vstupu. V běžných ostrovních systémech znamená zatažená obloha přerušení ohřevu. Zde regulátor neustále monitoruje napětí z FV stringu. Pokud hodnota klesne pod kritickou úroveň (typicky v noci nebo za silného deště), interní stykač bleskově připojí topnou spirálu k 230V síti ze standardní zásuvky.

Bojler tak plynule pokračuje v ohřevu za distribuční tarif. Ráno, jakmile ranní slunce zvedne napětí na panelech nad startovací hodnotu, regulátor se od sítě automaticky odpojí a začne opět posílat do bojleru 100% bezplatnou solární energii.

Pro koho je produkt určený

1. Domácnosti s elektrickým bojlerem (náhrada za plyn či drahý tarif)

Příklad z praxe: Majitel staršího rodinného domu ohřívá vodu elektrickým bojlerem (2 kW) a roční náklady na TUV přesahují 15 000 Kč. Chce solární systém, ale nechce platit statisíce za velkou FVE s bateriemi ani čekat půl roku na schválení od ČEZu. Řešení: Sestavu VOLT 3000 připojí přímo na stávající bojler. Během jara až podzimu systém nahřeje vodu zcela zdarma. V zimě, kdy zapadne slunce, systém díky funkci BYPASS plynule přepne na běžnou zásuvku, takže rodina má ráno vždy jistotu teplé sprchy. Vše běží automaticky bez nutnosti ručního přepínání jističů.

2. Majitelé chat, chalup a rekreačních objektů

Příklad z praxe: Chatař v Jeseníkách potřebuje ohřívat vodu od dubna do října, ale elektrická přípojka na chatě je slabá (např. 1x 16A), což při zapnutí bojleru a přímotopu současně vyráží hlavní jistič. Řešení: Fotovoltaický ohřev sejme zátěž 2 kW z hlavního jističe. Střídač z panelů ohřeje bojler (ostrovní režim), zatímco ze sítě chatař může bezpečně napájet elektrickou troubu nebo pilu. Při odjezdu nechá systém běžet – kaskádová funkce zajistí, že po nahřátí vody systém udrží teplotu bez čerpání jediné koruny ze sítě.

3. Instalační a elektrikářské firmy (B2B odběratelé)

Příklad z praxe: Elektromontážní firma hledá spolehlivé, standardizované řešení, které namontuje u klienta za jedno dopoledne bez reklamací. Řešení: Tento komplet obsahuje přesně spárované komponenty. 5 panelů Trina (Voc cca 260 V) přesně odpovídá ideálnímu MPPT oknu střídače (120–350 V). Dodávané solární kabely H1Z2Z2-K s průřezem 6 mm² eliminují nutnost složitě propočítávat úbytky napětí i při trase dlouhé 20 metrů. Montér pouze nacvakne MC4 konektory, zapojí bojler do zásuvky a předá funkční dílo bez papírování s distribucí.



⚠️ Nezbytné příslušenství pro bezpečnou montáž (doporučeno přidat do košíku)

Sestava obsahuje hlavní technologické jádro. Aby však byla vaše instalace plně funkční, chráněná proti rizikům a uznatelná pojišťovnou, je nutné systém dovybavit o následující normované bezpečnostní prvky (viz Doporučené příslušenství):

• Certifikovaný DC rozváděč s přepěťovou ochranou: Kritický prvek chránící technologii i dům před bleskem a umožňující bezpečné odpojení panelů (eliminuje riziko požáru ze stejnosměrného oblouku).

• Uzemnění a nosná konstrukce: Hliníkové profily, střešní háky a zemnící kabely s prokousávacími podložkami pro bezpečné svedení statické elektřiny z rámů panelů.

• Profesionální nářadí: Krimpovací kleště pro MC4 konektory, které garantují trvalý, bezztrátový a vodotěsný spoj, jenž nelze nahradit běžnými kleštěmi.

Potřebujete delší kabely? Propojte systém bezpečně a v jednom kuse

Sada obsahuje 2× 25 metrů (černý a červený) solárního kabelu s dimenzí 6 mm². Pokud máte měnič umístěný dále od střešních panelů, nenechávejte nic náhodě a nepřerušujte trasu spojkami.

Jednoduše si do košíku přihoďte požadovanou metráž navíc — černý solární kabel (kód: 531806) a červený solární kabel (kód: 531805) najdete níže v doporučeném příslušenství. Připravíme vám přesnou délku pro čistou instalaci bez ztrát.


Technické specifikace


• Sestava panelů: 5× Trina TSM-NEG9R.28 Vertex S+ 455WP BF (N-type TOPCon).

• Celkový špičkový výkon (Pmax): 2275 Wp — Vypočítáno pro nominální hodnoty na přední straně.

• Regulátor: VOLT GREEN BOOST 3000 BYPASS.

• Trvalý výkon střídače: 3000 W — Dostatečné pro zátěž typu bojler, topná rohož, elektrokotel.

• Špičkový výkon střídače: 6000 W — Rezerva pro náběhová zatížení.

• Rozsah výstupního napětí: 120–245 V AC / 50 Hz — Modifikovaná sinusovka, určeno výhradně pro odporovou zátěž (ne pro elektroniku a motory).

• Vstupní napětí z PV (Voc): 120 V DC až 350 V DC — Bezpečný limit pro sériové zapojení 5 panelů.

• Ochrany střídače: Zkrat, přetížení, přehřátí (při 100 °C) a přepětí — Zajišťuje absolutní bezpečnost provozu.

• Režim MPPT / STABLE: Automatické vyhledávání výkonu, nebo udržování pevných 230 V při dostatku slunce.

• Práh BYPASS režimu: Vypnutí PV při < 60 V, návrat na PV při > 140 V — Plně automatický proces.

• Výstupní zásuvky: 2× typ E (český standard s kolíkem) — Zapojení s kaskádovou prioritou 1 -> 2.

• Solární kabeláž: 25 m H1Z2Z2-K (6 mm², černý) + 25 m H1Z2Z2-K (6 mm², červený) — Dimenzováno na 1500 V DC.

• Konektory: 2× sada MC4 (samec/samice) — UV odolné, vodotěsné propojovací prvky.

• Rozměry střídače: 311 × 232 × 140 mm — Kompaktní ocelové tělo s aktivním chlazením.

• Krytí střídače: IP20 — Určeno pro vnitřní instalaci v suchém prostředí.



FAQ — Časté otázky zákazníků


1. Potřebuji pro instalaci povolení od distributora sítě (ČEZ, EG.D, PRE)? Nepotřebujete. Systém negeneruje žádné přetoky do veřejné sítě. Jedná se o galvanicky oddělený ostrovní systém s usměrněním. Bypass funguje pouze jako pasivní příjem energie ze sítě (spotřebič).

2. Mohu k tomuto střídači připojit i jiná zařízení než bojler? Výstupem je modifikovaná (trapézová) sinusovka. Lze připojit výhradně odporovou zátěž: bojlery, topné spirály, elektrické radiátory nebo topné rohože. Nepřipojujte oběhová čerpadla, motory, lednice ani citlivou elektroniku.

3. Jak funguje přepínání zásuvek 1 a 2? Střídač upřednostňuje zásuvku 1 (Primární). Jakmile zařízení v této zásuvce (např. hlavní bojler) nahřeje vodu a jeho vnitřní termostat rozepne okruh (přestane odebírat proud), střídač plynule přesměruje dostupný výkon do zásuvky 2 (Sekundární) pro ohřev druhého bojleru nebo žebříku.

4. Co se stane, když je obloha zatažená a klesne napětí z panelů? Pokud máte střídač připojený k síti 230 V a aktivovanou funkci BYPASS, po poklesu napětí pod 60 V na panelech systém automaticky spojí zátěž s distribuční sítí. Voda se tak nahřeje standardním tarifem bez přerušení.

5. Proč jsou v sadě kabely s průřezem 6 mm², když standard je 4 mm²? Panely mohou generovat vysoký stejnosměrný proud. Průřez 6 mm² minimalizuje přechodový odpor a zaručuje, že nedojde k napěťovým úbytkům nebo přehřívání vedení ani při trasách přesahujících 20 metrů.

6. Mohu rozšířit počet panelů v sérii? Střídač zvládne celkové napětí Voc v rozmezí 120–350 V DC. Trina 455 Wp má Voc cca 52 V. Pět panelů dává cca 260 V, což je ideální. Přidání dalších panelů by mohlo v mrazech (kdy napětí roste) překročit hranici 350 V a zničit střídač. Pro tento typ panelů je 5 kusů optimální konfigurace.

7. Kde má být střídač nainstalován? Střídač má krytí IP20, musí být v interiéru (technická místnost, garáž, sklep) chráněn před vlhkostí a sálym teplem. Pro správné fungování aktivních ventilátorů musí mít kolem sebe dostatek prostoru pro cirkulaci vzduchu.
