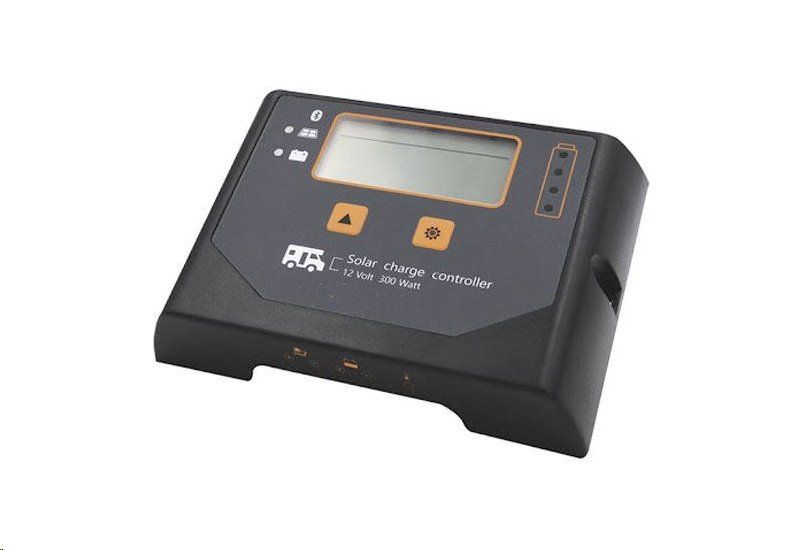

Solárny regulátor PWM Win300-NBT, 12 V/20 A s bluetoothom

Solární regulátor PWM Win300-NBT, 12V/20A s Bluetooth

Solární regulátory PWM připojují solární panely přímo k nabíjené baterii a po dosažení určitého svorkového napětí baterie je regulace nabíjení řešena pulsním omezením proudu. Jsou tedy vhodné pro panely se shodným systémovým napětím jako je napětí baterie, jinak dochází ke ztrátám, kdy se část potenciálního výkonu zmaří vlivem nevhodné V-A charakteristiky panelu. Sofistikovanější regulátory umožňují nastavení provozních parametrů nebo druhu nabíjené baterie, jednoduché regulátory mají parametry nastaveny pevně pro nejpoužívanější olověné baterie.

Regulátor Win300 patří ke skupině PWM solárních regulátorů, umožňující nastavení druhu nabíjené baterie (Pb AGM, Pb GEL, Pb WET, Pb Calcium, LiFePO4, Li-Ion, LTO). Tím jsou určeny i příslušné provozní parametry. Model Win300-NBT je navíc vybaven technologií bluetooth pro bezdrátové nastavení z mobilního telefonu. Primárně jsou tyto regulátory určeny pro provoz v mobilních zařízeních, např. karavanech nebo lodích.

Specifikace:

• Rozsah napětí baterie pro aktivní nabíjení: 9–14V
• Baterie: Pb AGM, Pb GEL, Pb WET, Pb Calcium, LiFePO4, Li-Ion, LTO
• Napětí „boost“: 12,6–14,9V / 1–2hod. (v závislosti na druhu baterie)
• Udržovací napětí plně nabité baterie: 13,6V pro Pb baterie
• 4-stupňové automatické nabíjení baterie metodou CC/CV (CC, CV boost, CV vyrovnávací, CV udržovací – jen pro Pb bat.)
• Ochrana proti přepětí: 12,8V-15,8V (v závislosti na druhu baterie)
• Odpojení regulátoru při Uvst<9–11V (v závislosti na druhu baterie)
• Teplotní kompenzace: –4,17mV/K (boost,equal), –3,33mV (float)
• Max. nabíjecí proud: 20A
• Max. napětí FV panelu: 40V
• Max. výkon panelu: 300W
• Max. napětí baterie: 25V
• Vlastníspotřeba: 12mA
• LCD displej s údaji o stavu a nabíjení baterie-viz.obr
• Bluetooth 4.2+BLE, dosah do 10m
• Připojovací terminál: max.4mm2
• Rozměry: 144×104×28mm
• Hmotnost 230g
