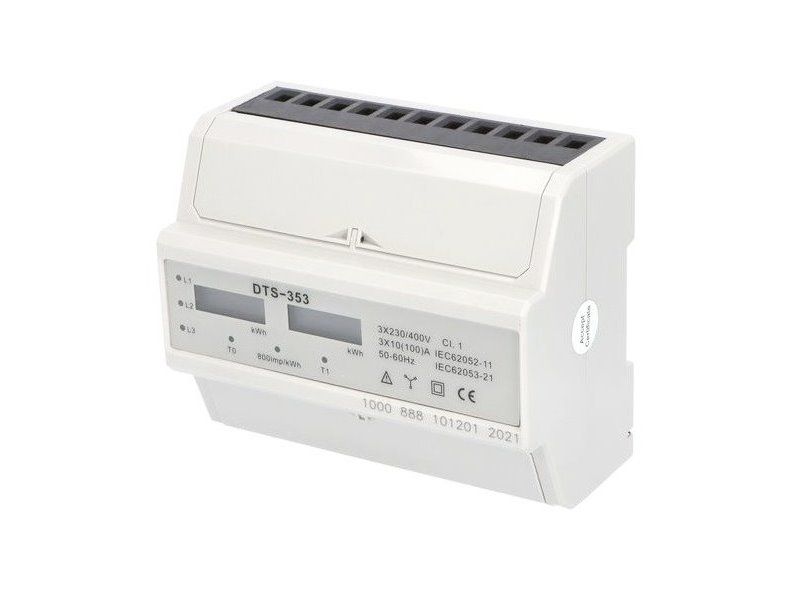

Elektromer Eleman DTS 353-L 2 TARIF 100A 7modulový LCD

Elektromer Eleman DTS 353-L 2 TARIF 100A 7modulový LCD

Podružný 3-fázový 2-tarifný digitálny elektromer pre priamy informačný meranie DTS 353-L, 100A, 7mod. výrobca Eleman.

Trojfázový elektromer s dvojtarifným LCD displejom pre striedavé napätie 3x230 V / 400 V, 50Hz, slúži na meranie činného elektrického energie v priamom zapojení do obvodu. Je určený na podružné meranie spotreby samostatných spotrebičov alebo spotrebičov v skupinách.

Ide o presný elektromer, ktorý meria už od minimálnych hodnot protékajúceho prúdu (0,5 A) až po 100 A. Dvojtarifný LCD displej zobrazuje hodnoty na číselníku od 00000,01 až 99999,99 [kWh] a to bez privedeného napájania po dobu až 10 rokov (závisí na okolnom prostredí), zobrazené namerané hodnoty sa nedajú vymazať. Na zmenu tarifu DEN / NOC  pripojte signál z HDO „nulový vodič“ na svorku č.11. Indikačná LED bliká pri odbere konkrétnej fázy.

Elektromer má impulzný výstup na svorkách (9) S0+ a (8) S0-. To umožňuje pripojenie externého zariadenia, ktoré počítá impulzy (S0 podľa normy DIN 43864) generované elektromerom. Na správnu funkciu elektromeru sa nevyžaduje zapojenie tohto doplnkového zariadenia. Montuje sa na nosnú lištu 35 mm (DIN lištu), vestavná šírka je 122 mm (7 mod.). Šroubové svorky pre pohodlné pripojenie vodičov až do prierezu 35 mm2 . Utahovací moment šroubov : svorka č. 1-7 = 3,0 - 4,0 Nm, svorka č. 8-11 = 1,5 - 2,5 Nm. Vlastná spotreba je menšia než 2 W.

• DTS 353-L 100A
• Napájenie 3x 230 V / 400 V
• Max prúd. zatíženie 100 A
• LCD displej so zálohou
• chodu cca 10 rokov
• Šírka 7 modulov (122 mm)
• Impulzný výstup S0 (DIN 43864)
• Napätie impulzu <30 V DC
• Prúd impulzu <27 mA
• Signál impulzu blikajúci
• červená LED
• Konštanta elektromeru (impulzu)
• 800 imp./kWh (RA= 1,25 Wh/imp.)
• Šroubové svorky do 35 mm2
• Vlastná spotreba <10 VA; <2W
• Trieda presnosti 1 (EN61036)
• Prevádzková teplota -20 až +55 °C


PARAMETRE PRODUKTU

• Počet meraných fází: 3-fázový
• Maximálne meraný prúd [A]: 100
• Typ displeja: LCD displej
• Osvetlený displej Ne
• Počet tarifov elektromeru: 2-tarifný
• Priamy/nepriamy meranie: Priamy meranie
• Spôsob montáže elektromeru: Na nosnú lištu 35 mm
• Certifikácia MID: Ne
• Max. prierez pripoj.vodičov vstup 35 mm2
• Max. prierez pripoj.vodičov výstup 35 mm2
