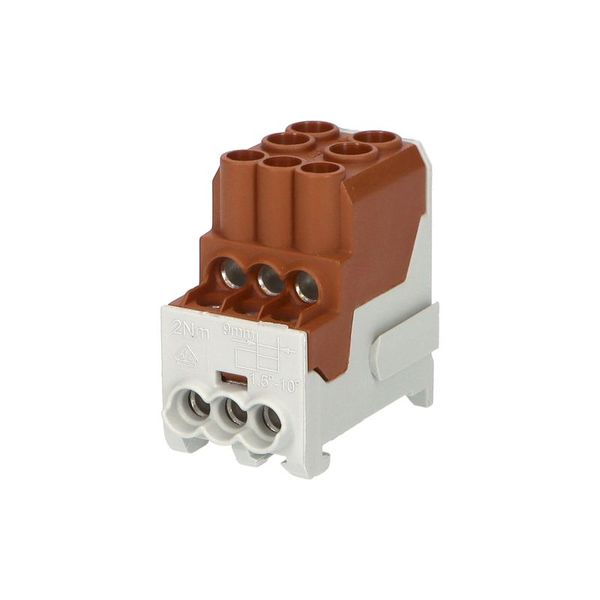

Blok pro rozdělení fází UVB 100 L B, 1pól., 101A, AL/CU, 1000V, hnědý, na DIN

Blok pre rozdelenie fází UVB 100 L B, 1pólový, menovitý prúd Cu 101A, Al 100A, menovité napätie 1000V, farba hneda, montáž na DIN lištu, krytie IP20, vstup 2x25mm2, výstup 6x10mm2, raditeľný. Bloky pre rozdelenie fází (rozvádzačové bloky) UVB 100 CU/AL slúžia na rozdelenie prívodného kábla/vodiča o priereze max. 25 mm2 a 6 menších prierezoch o hodnote max. 10mm2. Bloky šetrí priestor v rozvádzačoch (vestavná šírka len 28 mm), pretože svorky sú umiestnené nad sebou. Díky plastovému krytu je zabezpečená ochrana pred nebezpečným dotykom živých častí. Sú určené na inštaláciu na nosnú lištu 35 mm. Menovitá zatížiteľnosť je až 101 A. Mosazná svorka je vhodná pre mediánne a hliníkové vodiče. Bloky UVB sú raditeľné do seba. A ponúkajú sa v piatich farbách variantách - šedá, modrá, zelená, hneda a čierna. Vodiče sa do svorek po odizolovaní pripevňujú pomocou šroubového spojenia. Šroub dosedá priamo na vodič, preto je potrebné jemne slané vodiče opatrené dutinkou. Dutinka ale zväčší prierez vodiča a preto je potrebné pripojovať slané vodiče o rád menší ako uvedené prierezy. U pevných vodičov toto nie je potrebné.
Hlavné výhody:
• montáž na nosnú lištu
• úspora priestoru vo vnútri rozvádzača
• dostatok pripojovacích miest
• menovité napätie 1000 V AC
• raditeľné vedľa seba
