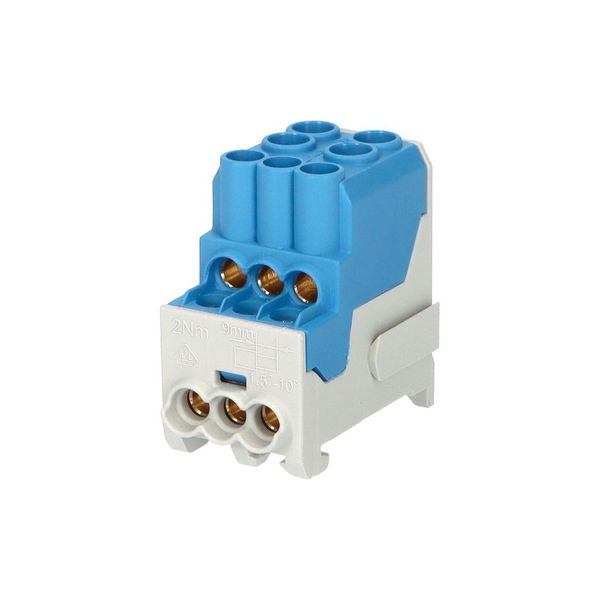

Blok pro rozdělení fází UVB 100 N, 1pól., 101A, 1000V, modrý, na DIN

Blok na rozdelenie fáz UVB 100 N, 1-pólový, nominačný prúd 101A, nominačné napätie 1000V, farba modrá, montáž na DIN lištu, ochrana IP20, vstup 2x25mm2, výstup 6x10mm2, raditeľný. Bloky na rozdelenie fáz (rozvádzače) UVB slúžia na rozdelenie prívodného kábla/vodiča s prierezom max. 25 mm2 a 6 menších prierezov s hodnotou max. 10 mm2. Bloky šetrí priestor v rozvádzačoch (vestavná šírka len 28 mm), pretože svorky sú umiestnené nad sebou. Dôvodom plastového krytu je zabezpečenie ochrany pred nebezpečným dotykom živých častí. Sú určené na inštaláciu na nosnú lištu 35 mm. Prúdová zatiahniteľnosť je až 101 A. Mosazná svorka je vhodná pre meďové vodiče. Bloky UVB sú raditeľné do seba. A ponúkajú sa v piatich farbách - šedá, modrá, zelená, hneda a čierna. Vodiče sa do svorek po odizolovaní upínajú pomocou šroubového spojenia. Šroub sa priamo dostane na vodič, preto je potrebné jemne lankované vodiče opatrené dutinkou. Dutinka ale zväčší prierez vodiča a preto je potrebné pripájať lankované vodiče o rád menšie ako uvedené prierezy. U pevných vodičov to nie je potrebné.
Hlavné výhody:
• montáž na nosnú lištu
• úspora priestoru vo vnútri rozvádzača
• dostatočné počty pripojovacích miest
• nominačné napätie 1000 V AC
• raditeľné vedľa seba
