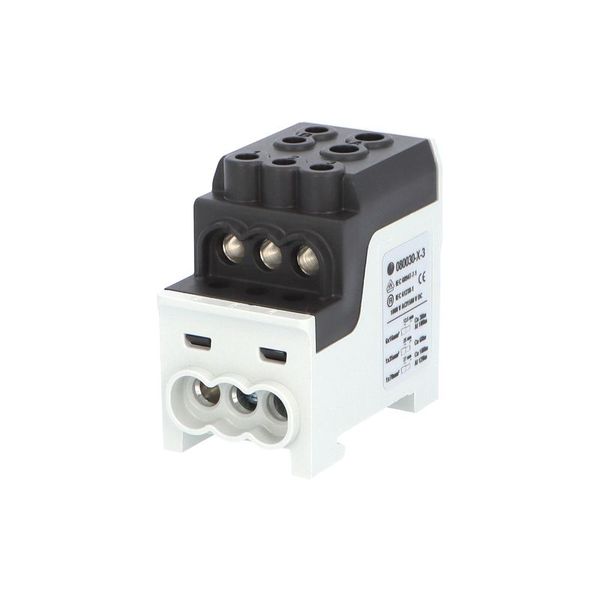

Blok na rozdelenie fází UVB 200 L S, 1pól., 200A, AL/CU, 1000V, čierny, na DIN

Blok na rozdelenie fází UVB 200 L S, 1pólový, menovitý prúd Cu 200A, Al 185A, menovité napätie 1000V AC / 1500V DC, farba čierna, montáž na DIN lištu, ochrana IP20, vstup 1x70mm2, výstup 1x35mm2, 6x16mm2. Bloky na rozdelenie fází (rozvádzače) UVB 200 CU/AL slúžia na rozdelenie prívodného kábla/vodiča s prierezom max. 70 mm2 a 6 menších prieriezov do hodnoty max. 16mm2. Bloky šetria priestor v rozvádzačoch (vestavná šírka iba 38,5 mm), pretože svorky sú umiestnené nad sebou. Dôvodom plastového krytu je zabezpečenie ochrany pred nebezpečným dotykom živých častí. Sú určené na inštaláciu na nosnú lištu 35 mm. Prúdová zatiahnutosť je až 200 A. Svorka je vhodná pre meďové i hliníkové vodiče. A ponúkajú sa vo v piatich farbných variantách - šedá, modrá, zelená, hnedá a čierna. Vodiče sa do svorek po odizolovaní upevňujú pomocou skrutkového spojenia. Skrutka sedí priamo na vodič, preto je potrebné jemne ocepané vodiče opatrné dutinkou. Dutinka ale zväčší prierez vodiča a preto je potrebné pripájať ocepané vodiče o rád menšie ako uvedené prierezy. U pevných vodičov to nie je nutné.
Hlavné výhody:
• montáž na nosnú lištu
• úspora priestoru vo vnútri rozvádzača
• dostatočné počty pripojacích miest
• menovité napätie 1000V AC / 1500V DC
