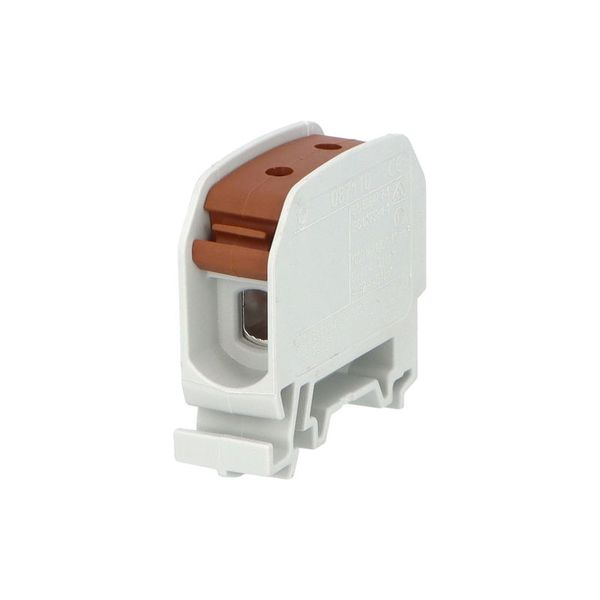

Svorka univerzální RKA 16 L B, 76A, 1pól., AL/CU, hnědá, na DIN/ na panel

Zcela nová generácia univerzálnych pripojovacích svorek - typ RKA. Umožňuje pripojenie ako hliníkových tak meďových vodičov a to až do 300 mm2. Ide o 1-pólové svorky v plastovom pouzdre na nosnú lištu 35 mm (DIN lišta) alebo na montážnu dosku rozvádzača. Sú vypracovanejšie vo všetkých ohľadoch, a to aj v prípade použitia robustného plastového pouzdra, záslepkou nevyužitých pripojovacích otvorov, možnosti označiť svorku popisovacím štítkom. Navyše majú od typu RKA 95 možnosť pripojiť ďalší vodič (do 10 mm2) do špeciálnej svorky, ktorá sa využíva napr. na meranie, indikáciu a hodnotenie stavu atď. Vodiče sa do svorek po odizolovaní pripájajú pomocou šroubového spojenia. Šroub sa priamo kladie na vodič, preto je nutné jemne narezané vodiče opatrené dutinkou. Dutinka však zväčší prierez vodiča a preto je nutné pripájať narezané vodiče o rád menšie ako uvedené prierezy. U pevných vodičov to nie je potrebné.

Hlavné výhody:

• široký rozsah pripojujúcich vodičov (od 6 mm2 až do 300 mm2)
• nominačné napätie 1000 V AC/DC • montáž na nosnú lištu i na panel
• pripojenie meďových a hliníkových vodičov
• dodatočná pripojovacia svorka do 10 mm2 (napr. na meranie, indikáciu stavu, od veľkosti RKA 95 vrátane)
• certifikácia - VDE (pre Nemecko) a UL (pre americký trh)
• farebné oddelenie fází (hnedá, čierna, sivá) a nulových a ochranných svorek (modrá, zelená)
• presné spracovanie

- Videoprezentácia - YOUTUBE na zobrazenie -->tu<--.
