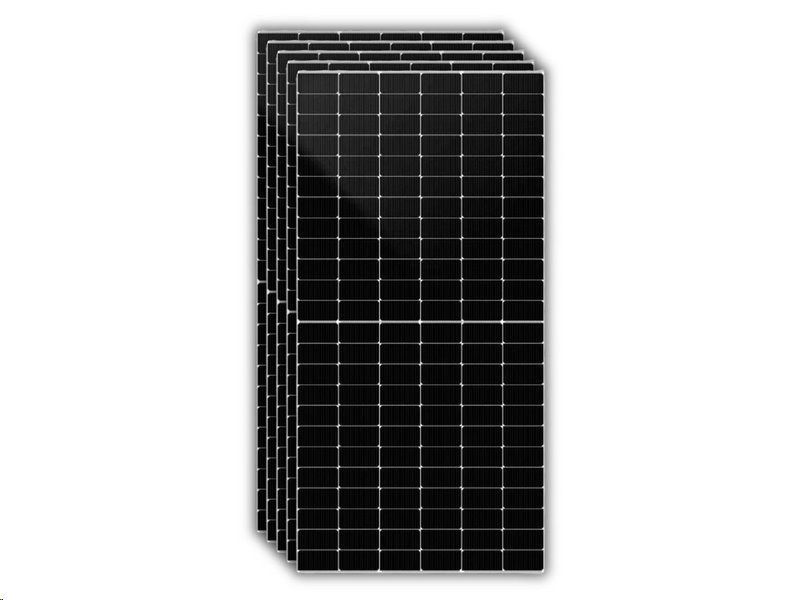

2,27 kWp Sada solárnych panelov na ohrev vody START (5× Trina 455Wp, Dual Glass)

2,27 kWp Sada solárnych panelov na ohrev vody START — Istota ohrevu s N-type technológiou


Stabilná dodávka teplej vody pre náročné objekty

Zabezpečenie dostatku teplej úžitkovej vody (TÚV) v dvojgeneračných domoch alebo komerčných objektoch s akumulačnými nádržami o objeme 250 až 300 litrov vyžaduje presne dimenzovaný výkon bez výkyvov. Štandardné termické systémy narážajú na limity v zimných mesiacoch a trpia prehrievaním v lete. Fotovoltický ohrev vody prináša merateľnú zmenu a jednoduchšie nasadenie. Táto sada stavia na piatich moduloch Trina Vertex S+ s technológiou N-type i-TOPCon, ktorá eliminuje rýchlu degradáciu výkonu a vďaka účinnosti 22,8 % maximalizuje energetický zisk z dostupnej strešnej plochy.

Riešenie je od začiatku navrhnuté pre objekty s nadštandardnou spotrebou. Inštalovaný výkon 2,27 kWp bezpečne pokryje základné energetické potreby veľkoobjemových bojlerov, pričom systém za bežných podmienok vygeneruje výnos až 3 800 kWh ročne. Vďaka vysokému teplotnému koeficientu Pmax -0,29 %/°C panely udržujú stabilnú dodávku napätia aj pri extrémnom letnom rozpálení strechy. Set je navyše topologicky plne pripravený na následnú integráciu s inteligentnými asymetrickými striedačmi.

Parametre, ktoré rozhodujú o efektivite systému


• Inštalovaný výkon 2,27 kWp — optimálna konfigurácia piatich 455Wp panelov pre efektívne nahriatie 300-litrových akumulačných nádrží.

• Technológia článkov N-type i-TOPCon — zabezpečuje vysokú stabilitu produkcie s ročnou degradáciou iba 0,4 %.

• Konštrukcia Dual Glass — dvojité 1,6mm tvrdené sklo z oboch strán modulu garantuje maximálnu požiarnu bezpečnosť (trieda A/C) a zabraňuje poškodeniu kremíka.

• Zvýšená účinnosť 22,8 % — skracuje dobu návratnosti a efektívne absorbuje svit aj pri difúznom zamračenom počasí.

• Certifikovaná nosnosť štruktúry — panely sú úspešne testované na zaťaženie snehom 5400 Pa a vetrom 4000 Pa.

• Konektory MC4-EVO2 — priemyselný štandard zaručuje absolútne bezpečné spojenie s nulovým rizikom vzniku prechodových odporov.

• Pripravenosť na dotačné programy — modul je registrovaný pod kódom SVT35726 na priame uplatnenie v rámci dotačných výziev (Nová zelená úsporám).

Architektúra odolná voči vplyvom prostredia


Mechanická degradácia, teplotné šoky a prenikajúca vlhkosť predstavujú primárne riziká pre dlhodobú životnosť fotovoltiky. Panely v tejto sade preto úplne opúšťajú štandardné plastové zadné fólie (backsheet) a využívajú obojstranné zapuzdrenie do 1,6mm skla. Tým sa zásadne zvyšuje celková torzná tuhosť zostavy a znemožňuje sa preniknutie vlhkosti k citlivým kremíkovým plátkom.

Vďaka vnútornému usporiadaniu do 144 half-cut (polovičných) článkov si modul uchováva schopnosť dodávať energiu aj pri čiastočnom tienení — napríklad od vikiere či stromu. Ak spodná rada článkov neprodukuje energiu, horná polovica obvodu plynule pracuje bez výpadku. S celkovou hmotnosťou 21 kg na jeden panel a robustným 30mm eloxovaným rámom sa montážne skupiny môžu spoľahnúť na pevný úchop bez skrútenia modulu.


Energetická bilancia a maximalizácia výnosu


Systém pracuje s nominálnym výkonom, ktorý pri optimálnej orientácii voči juhu zabezpečuje preukázateľný zisk až 3 800 kWh ročne. Návrh panelov disponuje takzvanou kladnou výkonovou toleranciou 0 / +5 W, čo v inžinierskej praxi znamená, že na svorkách modulu vždy nameriate mierne viac produkcie, než deklaruje výrobný štítok.

Rozhodujúcou výhodou pre spoľahlivé sepnutie MPPT trackera (sledovača maximálneho bodu výkonu) v pripojenom striedači je vysoké napätie naprázdno (Voc) 53,4 V na každom paneli. Tento päťpanelový string bez problémov aktivuje ohrev už v skorých ranných hodinách a pri veľmi nízkej intenzite slnečného svitu, čím sa predlžuje celkové denné okno výroby teplej vody.


Škálovateľnosť pre budúce energetické potreby


Modulárna rozšíriteľnosť solárnych systémov predstavuje zásadný benefit z pohľadu budovania energetickej nezávislosti. Hoci je START sada optimalizovaná na 5 kusov pre bežný ohrev, architektúra štandardných meničov je na škálovanie pripravená. Priemyselné prípadové štúdie ukazujú, že navýšenie kapacity na 8 panelov dramaticky mení zimnú bilanciu k lepšiemu.

V letných mesiacoch však takáto konfigurácia generuje výrazné prebytky produkcie. Práve tu vzniká príležitosť spárovať sadu s inteligentným striedačom schopným automatického kaskádovania výkonu — prebytkovú energiu tak prístroj sám presmeruje pre chod klimatizačných jednotiek, nahrievanie bazéna alebo do podlahového vykurovania. Systém potom neustále generuje zisk bez prestojov.


Cieľové objekty a montážne špecifiká


Sostava je kapacitne koncipovaná pre dvojgeneračné rodinné domy, drobné penzióny, ubytovne a prevádzky, ktoré na svoj chod vyžadujú spoľahlivú zásobu TÚV v nádržiach okolo 300 litrov. Pre kvalifikované elektroinštalačné firmy prináša set ľahko implementovateľnú jednotku s pripravenou kabelážou o priereze 4 mm² a nadštandardnou dĺžkou vodičov 110 cm.

Táto dĺžka dovoľuje efektívne zapojenie ob-panel (tzv. leapfrog) bez nebezpečenstva tvorby indukčných slučiek a bez dodatočných nákladov na predlžovacie DC káble. Z pohľadu bezpečnostného istenia operuje string s max. systémovým napätím až 1500 V DC, čo dovoľuje bezproblémové prepájanie do sérií. Úplná normatívna zhoda vrátane platného kódu SVT35726 následne eliminuje byrokratické zdržanie pri vybavovaní dotácií a finalizácii revíznych správ.


Ekológia a certifikovaná výroba v súlade s ISO


Moduly v tejto sade disponujú oficiálnym Environmentálnym vyhlásením o produkte (EPD). Ich továrenská výroba preukázateľne podlieha nezávislým auditom na meranie produkcie skleníkových plynov podľa ISO 14064 a presnému stanoveniu uhlíkovej stopy podľa štandardu ISO 14067. Výrobný koncern je zároveň certifikovaným partnerom v celoeurópskom mechanizme PV CYCLE, čím s mnohoročným predstihom pokrýva legislatívne požiadavky na bezplatnú a čistú recykláciu solárneho odpadu.


Technické špecifikácie


• Celkový inštalovaný výkon: 2,27 kWp — Výpočtovo podložená kapacita ideálna pre nádrže a bojlery od 250 do 300 litrov.

• Obsah dodávky sady: 5 ks — Monokryštalické fotovoltické panely Trina TSM-NEG9R.28 Vertex S+ 455WP.

• Predpokladaný energetický výnos: Až 3 800 kWh ročne — Merateľný celkový potenciál pri optimálnom oslnení bez tienenia.

• Účinnosť panelu: 22,8 % — Percentuálny pomer prevodu zachyteného slnečného žiarenia na elektrický jednosmerný prúd.

• Použitá polovodičová technológia: Monokryštalický N-type i-TOPCon — Fyzikálna štruktúra radikálne spomaľujúca ročnú degradáciu výkonu.

• Tolerancia nominálneho výkonu: 0 až +5 W — Garancia dodávky minimálne menovitého výkonu udávaného predajcom.

• Napätie naprázdno 1 panelu (Voc): 53,4 V — Kľúčová hodnota meraná mimo záťaže, určujúca projektové napätie stringu do meniča.

• Skratový prúd obvodu (Isc): 10,77 A — Bezpečnostný limit inštalácie udávajúci maximálny prúd pri pevnom skrate.

• Napätie na svorkách v MPPT bode (Vmp): 45,0 V — Aktívne prevádzkové napätie počas optimálnej záťaže dodávané do striedača.

• Fyzické rozmery (1 ks): 1762 × 1134 × 30 mm — Univerzálne formátovanie prispôsobené pre klasické montážne H-profily.

• Hmotnosť modulu: 21,0 kg — Technologicky výborný pomer hmotnosti k ploche na produkt so zdvojeným zasklením.

• Štrukturálne zapuzdrenie: 2× 1,6 mm tepelne tvrdené sklo — Koncept Dual Glass s antireflexnou úpravou brániaci preniknutiu vlhkosti z okolia.

• Stupeň krytia prepojovacieho boxu: IP68 — Trvalá ochrana elektronických diód pred vniknutím najjemnejšieho prachu a tlakovej vody.

• Zakončenie prívodných DC káblov: TS4 / MC4-EVO2 — Typizovaný profesionálny konektor garantujúci prenos bez strát.

• Overená mechanická pevnosť (sneh/vietor): 5400 Pa / 4000 Pa — Testované zaťažovacím ohybom pre využitie v horských i otvorených oblastiach.

• Továrnická garancia na produkt (panel): 25 rokov — Plné pokrytie konštrukčných zlyhaní, vád materiálu a poškodenia skla výrobnou chybou.

• Krytie výkonovej krivky: 30 rokov — Výrobcom podložená istota dodávky aspoň 87,4 % nominálneho výkonu po troch dekádach.

• Identifikačná dotačná značka: SVT35726 — Oficiálny kód na evidenciu a preplácanie štátnych dotácií NZÚ.

FAQ — Časté otázky zákazníkov


1. Dá sa táto zostava piatich panelov pripojiť k štandardnému solárnemu regulátoru pre bojlery?

Áno. Pracovný prúd jedného panelu je 10,11 A a skratový prúd je 10,77 A. Tieto pomerne nízke hodnoty znamenajú, že nedôjde k žiadnemu orezaniu výkonu a sada je bezpečne kompatibilná so všetkými modernými striedačmi aj regulátormi pre ohrev vody, ktoré bežne znášajú vstupy okolo 15 Ampér na jeden obvod.

2. Ako vypočítam vstupné napätie celého zapojeného stringu v zime?

Pre dimenzovanie ochranných prvkov a meniča sa nepočíta bežné napätie, ale napätie naprázdno (Voc) 53,4 V so zahrnutím zimného teplotného koeficientu. V extrémnom mraze (-15 °C) môže napätie jedného panelu narásť k hranici 58,5 V. Pri piatich paneloch v sérii tak súčet generuje na svorkách pred meničom približne 292,5 V DC.

3. Prečo je výhodné zaobstarať pre TÚV práve technológiu Dual Glass (dvojité sklo)?

Štandardné panely využívajú zadnú polymérovú fóliu (backsheet), ktorú po rokoch začne prenikať mikroskopická vlhkosť. Dual Glass zvierá kremíkové články nepriedušne medzi dve tvrdené sklá o šírke 1,6 mm. Neexistuje tu žiadna priepustná vrstva. Systém navyše získava vynikajúcu požiarnu odolnosť (trieda A/C).

4. Je výkon 2,27 kWp dostatočný na úplné nahriatie 300-litrového bojlera?

Pre nádrže o objeme od 250 do 300 litrov je táto špecifikácia cielene stavaná. Pri slnečnom letnom alebo jasnom mrazivom dni generuje tento päťpanelový set výkon zodpovedajúci potrebám pre kompletnú dennú spotrebu úžitkovej vody pre viacpočetnú alebo dvojgeneračnú domácnosť.

5. Dá sa v budúcnosti k tejto štartovacej sade dokúpiť panely navyše?

Rozšírenie stringu je technicky schodné za predpokladu, že na to má použitý striedač rezervu vo vstupnom DC napätí. Pri posilnení napríklad na 8 panelov dramaticky stúpa schopnosť systému vyrábať dostatok energie aj počas jesenných zamračených dní. Vygenerované letné prebytky je u väčších zostáv žiaduce smerovať chytrým striedačom do sekundárnej spotreby – napríklad na napájanie klimatizačnej jednotky.

6. Obsahuje dodávka montážne profily a strešné háky?

Nie, balenie pod týmto produktovým číslom obsahuje čisto technologickú komponentu — samotných 5 kusov fotovoltických panelov Trina s ich integrovanou zalisovanou DC kabelážou. Typická upevňovacia konštrukcia (kombivruty, háky, hliníkové H profily) závisí vždy na materiáli strešnej krytiny daného zákazníka.

7. Podporuje táto konkrétna sada dotačné schémy v ČR?

Moduly, z ktorých sa set skladá, sú úspešne certifikované v databáze Štátneho fondu životného prostredia ČR. Inštalačný technik ich v dokumentácii vykazuje pod unikátnym kódom SVT35726, čím hladko naplníte technické náležitosti pre čerpanie podpory z rodiny dotačných programov Nová zelená úsporám.
