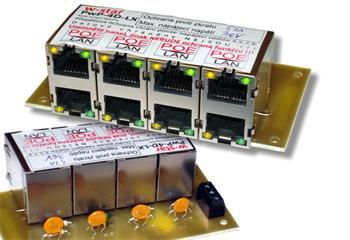

4-portový napájací power panel s ochranou proti preťaženiu, poistkou a signalizáciou, 60V

Nová verzia panelu integrujúca 4 pasívne POE injektory, vhodná na napájanie až štyroch zariadení jedným vhodne dimenzovaným zdrojom, opatrená kvalitnou zemnacou plochou a elektronickou ochranou proti preťaženiu. Panel je osadený navyše ochranou proti skratu na každom porte a signalizáciou napájania. Každý port má ochranu proti preťaženiu - v tomto prípade 1,6 A a 60 V (hodnoty na obrázku sú iba informačné). Konkrétna hodnota je uvedená v popise a môže byť individuálne zmenená podľa požiadaviek zákazníka Každý port má zdvojnásobený počet ochranných prvkov tak, aby bol čo najlepšie chránený aj pri rozpojenej pojistke proti skratu. 3 vodičovú svorkovnicu pre pripojenie napájania, ktorá umožňuje pripojiť vodičom do svorkovnice aj zemnenie 4 otvory pre uchopenie v držadle, alebo len v rozvádzači Indikácia stavu pomocou LED - ak LED svieti žltou farbou, je v poriadku napájací napätie panelu. Zelenou svieti LED dioda, ak je port pod napätím. Jednoducho poznáte, čo sa v porte deje. Ak žiadna LED nesvieti, je problém so zdrojom napätia. Ak svietia žlté LED a zelené nie, porty, kde nesvieti zelená LED majú rozpojenú pojistku proti skratu - na porte je skrat. Ak svietia aj žlté aj zelené LED na porte, všetko funguje bez problémov. Do RJ45 konektorov dole sa pripájajú datové kable bez napájania, horný konektor je určený na pripojenie zariadenia využívajúceho napájanie po ethernetovom kábli. Na napájanie sa využívajú dva nepoužité páry ethernetového kábli. Napájanie je privedené z externého zdroja na šroubovaciu svorku. Napájacie páry, obvykle : 4,5 (kladný pól) / 7,8 (záporný pól), konkrétne zapojenie si zvolí používateľ sám pri montáži. Linky - páry 4 a 5 sú medzi sebou spojené a tiež 7 a 8 sú medzi sebou spojené. Panel nemôže byť použitý pre 1G sieť. Rozhranie: 4x RJ45 konektor na pripojenie do LAN (Data) 4x RJ45 konektor na spoločný výstup (Data+Napájenie) 1x 3pin šroubovací na pripojenie napájania 4x 3mm diery na pripevnenie zemnícich vodičov (vodič nie je súčasťou dodávky) LED indikácia napájenia (funguje len v prípade, že na vodičoch 4,5 je plus) Mezné hodnoty: Maximálne napájacie napätie ss 48V, striedavé 36V Zemnenie : Bežným problémom je poškodenie zariadenia preťažením na ethernetovom porte. Náš power panel bol navrhnutý a vyrobený v Českej Republice na základe našich dlhodobých skúseností s prevádzkou wifi zariadení. Preto je panel opatrený kvalitnou zemnacou plochou rozlitou po spodnej časti tištenej dosky a vyvedenou do zemných bodov. Ak pripojíte zemný vodič k power panelu do zemného bodu, budete mať priamo zemnené stínienie UTP kábla a konektorov. Odporúčame pri vonkajších inštaláciách použiť stínený UTP kábel, pri vnútorných inštaláciách stačí nestínený, čím dojde aj k oddeleniu zemnenia aktívnych prvkov od zariadení, ktoré sú inštalované vonku. Ochrana proti preťaženiu: Napájacie - NIKOLIV DATOVÉ - vodiče sú chránené proti preťaženiu polovodičovými elektronickými súčiastkami. Je to z dôvodu ich rýchlejšej reakcie na prípadné preťaženie nežli väčšinou používané plynné bleskojistky. V prípade, že je panel pod napätím, stav indikuje svojím svetlom LED dioda. Ak dioda nesvieti, je pravdepodobne problém v napájaní. Farbové varianty LED diód na požiadanie sú možné - červená, zelená, modrá, biela, žltá - príplatek za konkrétnu farbu (ak nie je na sklade) je 30 Kč/ks ! Ochrana je vyrábaná vo dvoch provedeniach A) - 30V - vhodné na použitie s pasívnou napájaciou technológiou s napätím do cca 25V. B) - 60V - vhodné na zariadenia používajúce 48V napájaciou technológiou (max 56V) Prosím, overte pri objednávke, ktorú verziu ste si objednali, líšia sa označením v KÓDE!!! Zvyškové napätie pri testovaní rázovou vlnou 2000V 8/20us dosahuje hodnoty nižšie ako 150V. POZOR, ak pripojíte na 30V verziu napájanie vyššie ako cca 25V, dojde k trvalému a nevrátiteľnému poškodeniu elektronických súčiastok a ochrany (a pravdepodobne aj panelu) nebude funkčný. Každá doska má kusovú skúšku, to znamená, že všetky jej funkcie boli otestované pri výrobe v ČR. POZOR, TOTO NIE JE PREŤAŽOVÁ OCHRANA, AK CHCETE PLNOHODNOTNÚ OCHRANU PROTI PREŤAŽENIU, POUŽITE LASKAVO SÚSTAVU ZARIADENÍ DLE PLATNÉ NORMY !!!
