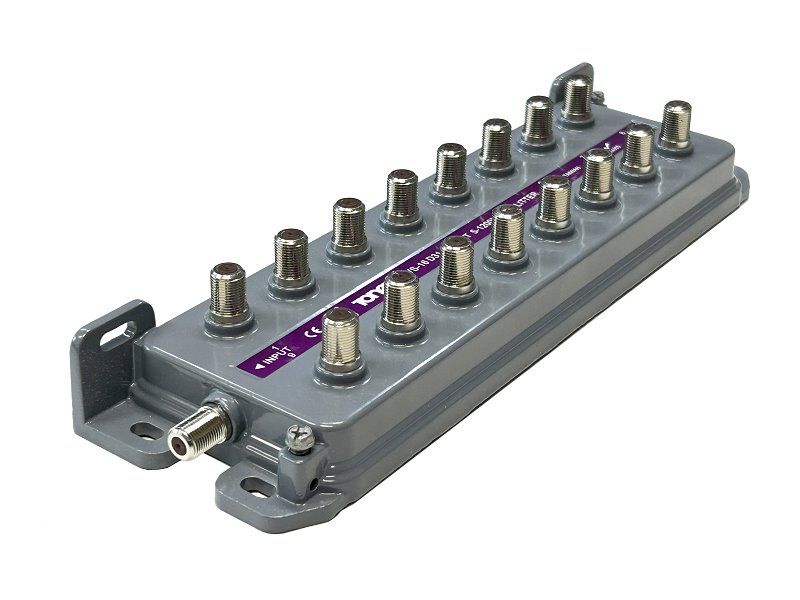

Anténny rozbočovač Toner XGVS-16D31 - 16x F - (5 -1200MHz), útlm 16dB

Anténny rozbočovač Toner XGVS-16D31 — DOCSIS 3.1 a tienenie 120 dB


Spoľahlivý rozvod televízneho a dátového signálu pre rozsiahle siete

Pri budovaní alebo modernizácii spoločných televíznych antén (STA) a káblových sietí (CATV) je zásadné zabezpečiť rovnomerné rozdelenie signálu bez neželaných strát, presluchov a prenikania rušenia. Nekvalitné alebo nedostatočne tienené rozbočovače spôsobujú degradáciu obrazu, rušenie z mobilných sietí LTE/5G a výpadky vysokorýchlostného káblového internetu.

Širokopásmový 16-násobný rozbočovač Toner XGVS-16D31 predstavuje profesionálne riešenie pre distribúciu signálu v rozšírenom pásme 5–1200 MHz s plnou certifikáciou pre štandard DOCSIS 3.1. Vďaka masívnemu liateho pocínovanému šasi dosahuje excelentné elektromagnetické tienenie RFI 120 dB, čo garantuje čistý prenos televízneho vysielania aj stabilnú prevádzku gigabitových káblových modemov bez vzájomného ovplyvňovania jednotlivých vetiev.


Čo rozhoduje pri inštalácii v káblových rozvodoch


• Široké frekvenčné pásmo 5 až 1200 MHz — plná kompatibilita s modernými štandardmi DOCSIS 3.1 aj digitálnym vysielaním DVB-T2 a DVB-C.

• 16 výstupných portov s F-konektormi — priame napojenie až 16 samostatných účastníckych vetiev z jedného distribučného uzla.

• Vysoké tienenie RFI 120 dB — pocínovaný zinkový odliatok spoľahlivo eliminuje rušenie z okolitých mobilných vysielačov 4G/5G.

• Vysoká izolácia medzi výstupmi až 32 dB — zabraňuje neželaným presluchom a rušeniu medzi pripojenými káblovými modemmi a televízormi.

• Výborné tlmene odrazu 20 dB v celom pásme — garantuje precízne impedančné prispôsobenie 75 Ω a minimalizuje chybovosť digitálneho prenosu.

• Vertikálne usporiadanie portov — šetrí horizontálny priestor v rozvádzači a zjednodušuje prehľadné vyväzovanie káblových zväzkov.

• Kompaktná konštrukcia 163 × 56 × 33 mm — uľahčuje montáž do telekomunikačných skríň pomocou 2 dodávaných montážnych skrutiek.

• Prevedenie bez prechodu napájania — chráni centrálnu distribučnú časť pred nechceným jednosmerným skratom z koncových zásuviek.


Stabilný prenos signálu s optimalizovaným útlmom

Rozbočovač Toner XGVS-16D31 vyniká presne kalibrovanou frekvenčnou charakteristikou. Vložný útlm činí 15 dB v pásme spätného kanála 5–30 MHz a dosahuje maximálne 18,5 dB pri najvyšších kmitočtoch 1000–1220 MHz. Oproti štandardným modelom v tejto triede vykazuje minimálne zvlnenie priebehu, čo uľahčuje presné nastavenie zisku linkových a domových zosilňovačov.

Minimálne tlmene odrazu 20 dB v celom pracovnom rozsahu zabraňuje vzniku stojatých vĺn, ktoré by inak spôsobovali chybovosť (BER) a fázové skreslenie v digitálnych moduláciách QAM a OFDM.


Spoľahlivé nasadenie v STA aj gigabitových CATV sieťach

• Bytové domy a spoločné televízne antény (STA): Pri centralizovanom rozvode televízneho signálu v bytových domoch umožňuje rozbočovač obslúžiť z jedného poschodového rozvádzača až 16 bytových jednotiek. Vysoká izolácia medzi výstupmi 24 až 32 dB zaručuje, že skrat či nekvalitná účastnícka šnúra v jednom byte neovplyvní kvalitu televízneho príjmu v ostatných jednotkách.

• Káblové siete a DOCSIS 3.1: Pre operátorov poskytujúcich gigabitový internet cez koaxiálne siete je kľúčová čistota spätného aj dopredného kanála. Rozsah do 1200 MHz a tesné tienenie 120 dB chráni sieť pred ingress šumom a umožňujú využiť plnú prenosovú kapacitu modemov bez nutnosti budúcej výmeny pasívnych prvkov.


Pre koho je rozbočovač určený

• Montážni technici a anténari (STA): Pre profesionálne inštalácie a rekonštrukcie páteřných aj koncových televíznych rozvodov v bytových domoch a komerčných objektoch.

• Operátori káblových sietí (CATV / ISP): Pre výstavbu a modernizáciu účastníckych sietí vyžadujúcich certifikovanú podporu štandardu DOCSIS 3.1.

• Systémoví integrátori a správcovia sietí: Pre inštalácie do slaboprúdových skríň a patch panelov s požiadavkou na vysokú hustotu portov a minimálnu zastavanú plochu.


Technické špecifikácie


• Počet výstupov: 16 — Umožňuje rozdeliť vstupný RF signál do 16 samostatných vetiev.

• Frekvenčný rozsah: 5–1200 MHz — Zabezpečuje plnú kompatibilitu so spätným kanálom, DVB-T2/C aj pásmom DOCSIS 3.1.

• Štandard prenosu: DOCSIS 3.1 — Garantuje dostatočnú šírku pásma pre vysokorýchlostné dátové prenosy.

• Vložný útlm (5–10 MHz): Max. 15 dB — Nízka strata v najnižšom pásme spätného kanála.

• Vložný útlm (10–30 MHz): Max. 15 dB — Stabilná úroveň signálu pre odosielanie dát káblovým modemom.

• Vložný útlm (30–40 MHz): Max. 15,5 dB — Plynulý prechod medzi spätným a dopredným smerom.

• Vložný útlm (40–750 MHz): Max. 17 dB — Vyrovnaný signál pre hlavné televízne pásmo VHF a UHF.

• Vložný útlm (750–1000 MHz): Max. 17,5 dB — Spoľahlivý prenos vyšších televíznych aj dátových nosných.

• Vložný útlm (1000–1220 MHz): Max. 18,5 dB — Nízky útlm v rozšírenom pásme gigabitového internetu.

• Tlmenie odrazu (5–1220 MHz): Min. 20 dB — Vynikajúce impedančné prispôsobenie 75 Ω eliminujúce odrazy signálu.

• Izolácia medzi výstupmi (5–10 MHz): Min. 30 dB — Účinné oddelenie zabraňuje vzájomnému rušeniu modemov.

• Izolácia medzi výstupmi (10–30 MHz): Min. 32 dB — Maximálna ochrana spätného toku pred presluchmi.

• Izolácia medzi výstupmi (30–40 MHz): Min. 30 dB — Spoľahlivé oddelenie portov na prechode kmitočtov.

• Izolácia medzi výstupmi (40–1220 MHz): Min. 24 dB — Stabilná separácia účastníkov v celom TV a dátovom pásme.

• Tlmenie tienením (RFI): 120 dB — Špičkové elektromagnetické odtienenie voči vonkajším vplyvom a LTE/5G sieťam.

• Typ konektorov: F-konektory (vertikálne usporiadanie) — Štandardné skrutkovacie rozhranie šetriace montážny priestor.

• Prechod pre jednosmerné napájanie: Nie — Zabraňuje neželanému prenosu napätia medzi pripojenými zariadeniami.

• Materiál šasi: Pocínovaný zinkový odliatok — Zabezpečuje dlhú životnosť, odolnosť proti korózii a vysokú tesnosť tienenia.

• Rozmery: 163 × 56 × 33 mm — Kompaktný formát pre jednoduchú integráciu do rozvodníc.

• Hmotnosť: 0,253 kg — Robustná a mechanicky odolná konštrukcia.

• Obsah balenia: Rozbočovač v PE sáčku, 2× montážna skrutka — Kompletná sada pripravená na montáž.


FAQ — Časté otázky zákazníkov


1. Je tento rozbočovač vhodný pre káblový internet DOCSIS 3.1?

Áno, rozbočovač pokrýva frekvenčné pásmo 5–1200 MHz a plne vyhovuje všetkým technickým požiadavkám špecifikácie DOCSIS 3.1 pre obojsmerný vysokorýchlostný internet.

2. Dá sa cez tento rozbočovač napájať anténny predzosilňovač (Power Pass)?

Nie, model Toner XGVS-16D31 nie je priechodný pre jednosmerné napájanie. Ak potrebujete napájať anténny zosilňovač, napájaciu výhybku je nutné umiestniť na koaxiálny kábel ešte pred vstup rozbočovača.

3. Prečo je dôležité tienenie RFI 120 dB?

Hodnota tienenia 120 dB predstavuje vysokú ochranu proti prenikaniu vonkajších elektromagnetických signálov (napr. vysielanie mobilných sietí LTE 800 MHz a 5G 700 MHz) do koaxiálneho rozvodu, čo zamedzuje kostičkovaniu obrazu a výpadkom internetu.

4. Čo robiť s neobsadenými výstupmi rozbočovača?

Pre zachovanie správneho impedančného prispôsobenia 75 Ω a zabránenie odrazom signálu odporúčame všetky nevyužité F-výstupy osadiť zakončovacím 75Ω F-odporom.

5. Aké sú výhody vertikálneho usporiadania F-konektorov?

Vertikálna orientácia konektorov šetrí šírku v rozvádzačovej skrini a umožňuje prehľadné, rovné vyväzanie všetkých 16 pripojených koaxiálnych káblov bez ostrých ohybov.

6. Je útlm 15 až 18,5 dB na 16 výstupoch v norme?

Áno, jedná sa o štandardnú a fyzikálne danú hodnotu útlmu pri symetrickom rozdelení signálu do 16 vetiev. Úroveň signálu na vstupe rozbočovača musí byť vopred náležite zosilnená domovým alebo linkovým zosilňovačom.

7. Sú montážne skrutky súčasťou balenia?

Áno, balenie obsahuje okrem samotného rozbočovača aj dvojicu upevňovacích skrutiek pre montáž na stenu alebo montážnu dosku rozvádzača.
