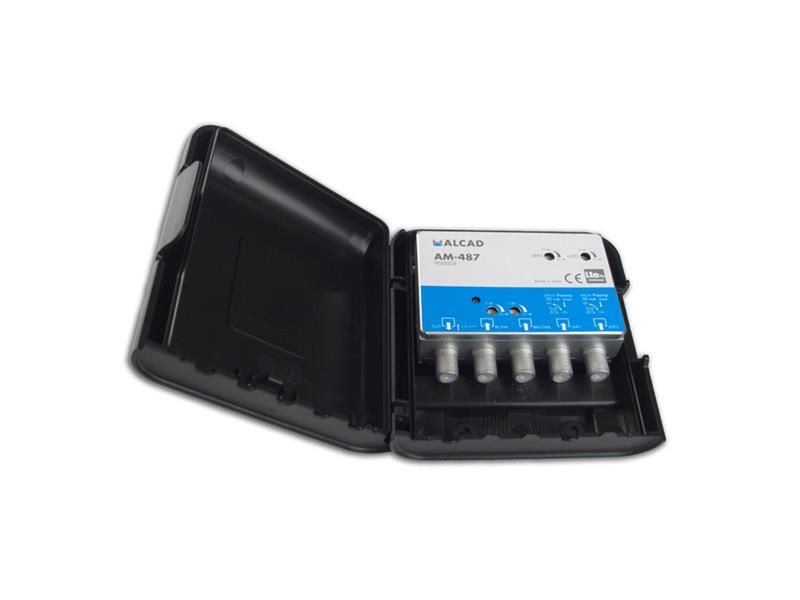

Anténny zosilňovač ALCAD AM487 na stožiar

Alcad AM487 je štvorvstupový stožiarový zosilňovač v novom vylepšenom dizajne, zvýšenou odolnosťou proti poveternostným vplyvom a zvýšenou odolnosťou proti rozkmitaniu. AM-487 má potlačené pásmo LTE700 (má zabudovaný filter 5G a zosilňuje UHF iba do 694MHz). Zosilňovač vhodný na montáž do vnútorného aj vonkajšieho prostredia. Jednotlivé vstupy majú samostatnú reguláciu zosilnenia odporovým trimrom, napájanie zosilňovača +12V je realizované diaľkovo po koaxiálnom kábli cez výstup zosilňovača, originálne napájacie zdroje sú AL-105 alebo AL-205, ktoré sú vrátane napájacej výhybky a majú v sebe integrovaný aj širokopásmový rozbočovač. Zosilňovač je vyrábaný SMT technológiou a je umiestnený v Zamac odliatku, plastový kryt zaručuje zvýšenú ochranu proti poveternostným podmienkam, plastový kryt zosilňovača je prispôsobený ako na montáž na stožiar (pomocou dodávaného strmeňa) tak aj na stenu, vstupy a výstupy sú na F-konektory, u UHF vstupov je možné zapnúť spínačom napájania pre predzosilňovače +12V/50 mA.

Technické parametre:

- počet vstupov/výstupov: 4 / 1
- vstup zosilňovača: 1 x FM (88-108 MHz)
- vstup zosilňovača: DAB/BIII (160-260 MHz)
- vstup zosilňovača: 2 x UHF (470-694 MHz)
- zosilnenie v pásme FM: 20 dB
- zosilnenie v pásme DAB: 20 ​​dB
- zosilnenie v pásme UHF: 32 dB
- zvlnenie v pásmach FM/DAB: ±1 dB
- zvlnenie v pásme UHF: ±2 dB
- regulácia zosilnenia v pásme FM: -20 dB
- regulácia zosilnenia v pásmach DAB/BIII/UHF: -16 dB
- šumové číslo v pásmach FM/DAB: 5 dB
- šumové číslo v pásme UHF: 6 dB
- max. výstupná úroveň (DIN45004B): 108 dBµV
- max. výstupná úroveň (IMD3 -66 dB): 105 dBµV
- max. výstupná úroveň (IMD2 -60 dB): 93 dBµV
- potlačenie medzi vstupmi: >30 dB
- tlmenie odrazu na vstupe: >10 dB
- napájanie predzosilňovačov vo vstupoch UHF: 12V/50 mA (vypínateľné)
- napájanie (externým zdrojom AL-105 alebo AL-205): do výstupu zosilňovača +12V / 45 mA
- vstupné a výstupné konektory: 5 x konektor F female
- pracovná teplota: -10°C - +65°C
- stupeň krytia: IP 53
- hmotnosť: 0,25 kg
- rozmer balenia: 110 x 125 x 45 mm
