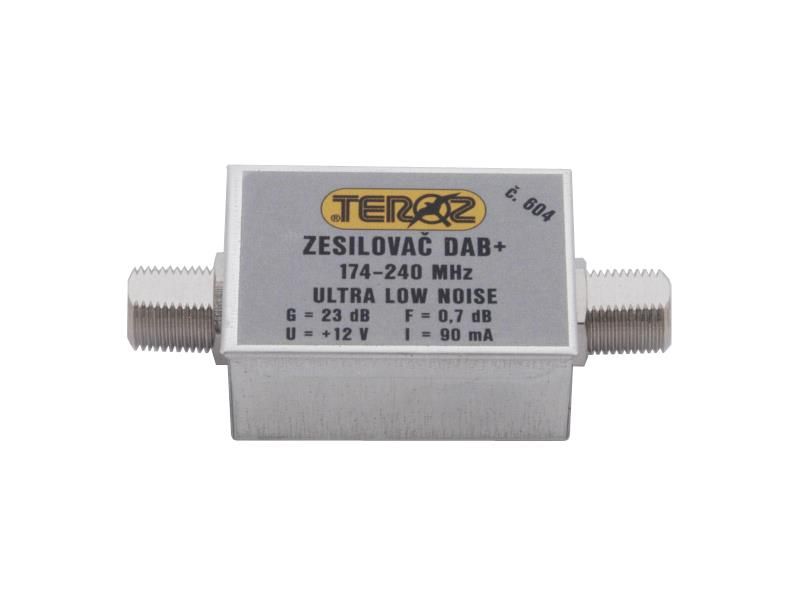

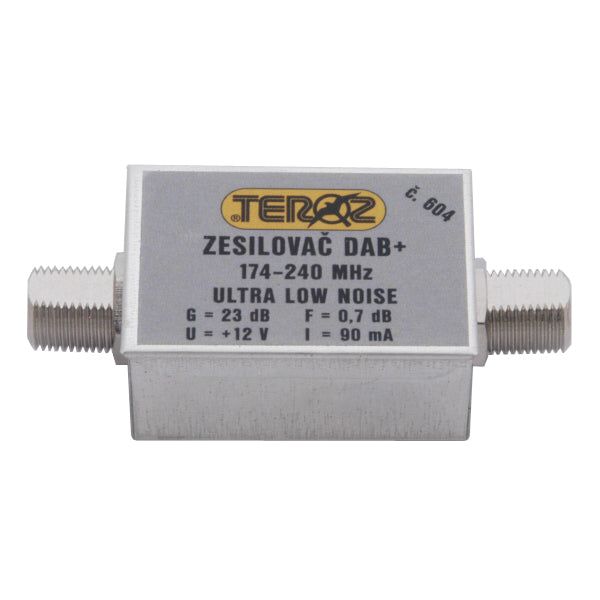

Anténny zosilňovač TEROZ 604X, nízkošumový, DAB, G23dB, F0,7dB, U>120dBμV, F-F

Anténny zosilňovač TEROZ 604X, nízkošumový, DAB, G23dB, F0,7dB, U>120dBµV, F-F
Zosilňovač Teroz 604X pre VHF (DAB) pásmo 174 až 240 MHz je osadený miniatúrnym mikrovlnným zosilňovačom s technológiou E – PHEMT (ultra low noise). Na vstupe a výstupe zosilňovača sú obvody, ktoré potláčajú nežiaduce signály mimo prevádzkové pásmo a prispôsobujú impedanciu na 75Ω nesymetrických. Praktické testy ukázali, že zosilňovač je schopný spracovať signál z antény s úrovňou okolo 30dBµV, čo je na hranici šumového prahu a tým sa hodí aj na diaľkový príjem. Veľkým prínosom je tento zosilňovač v miestach, kde je veľmi slabý užitočný signál v tesnej blízkosti silného rušivého signálu, kedy je nutné signál z antény najskôr zosilniť a až potom je možné rušenie odladiť. Veľká vybuditeľnosť tohto zosilňovača umožňuje práve takéto použitie bez nebezpečenstva prebudenia silným signálom a degradácie užitočného signálu. V tomto prípade sa odporúča umiestniť zosilňovač čo najbližšie k anténe, pretože každý dB útlmu koaxiálneho kábla sa pripočíta k šumu zosilňovača. Zosilňovač môže významným spôsobom znížiť šumové číslo celého zosilňovacieho reťazca v tomto frekvenčnom pásme.
Zosilňovač je však vhodný aj ako výkonový prvok pre rozsiahlejšie rozvody signálu, pretože je schopný dodať neskreslený signál s výstupnou úrovňou presahujúcou 120 dBµV!!! Čo je porovnateľné s hodnotami výkonových zosilňovačov pre STA a TKR, avšak za neporovnateľne nižšiu cenu.

Technické parametre:

- zisk G: 23 dB
- šum F: 0,7 až 0,8 dB
- prenášané pásmo: 174 až 240MHz
- max. výstupná úroveň: >120 dBµV
- vstupná a výstupná impedancia: 75 Ω
- napájanie do výstupného konektora: 12V/90mA
- vstupný a výstupný konektor: F female
- rozmery krabičky: 24 x 36 x 18 mm
- hmotnosť: 40g
- montáž v prostredí: vnútornom
