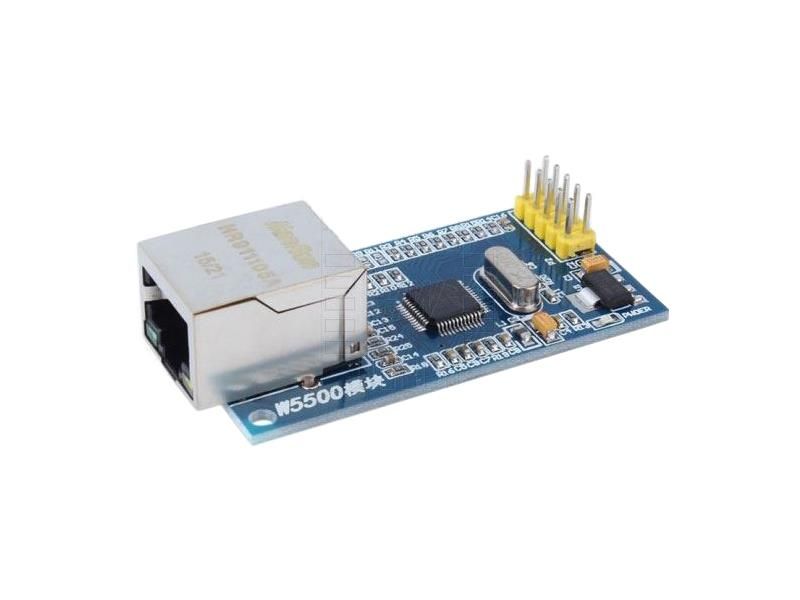

Arduino Ethernet modul W5500

W5500 je ethernetový modul, ktorý je založený na novom type čipu W5500. Čip W5500 je pevný ethernetový riadič s integrovaným TCP / IP, ktorý umožňuje jednoduché pripojenie k internetu pre vestavene systémy cez rozhranie Serial Peripheral Interface (SPI). W5500 najlepšie vyhovuje užívateľom, ktorí potrebujú stabilné pripojenie k internetu, pomocou jedného čipu pre implementáciu protokolu TCP / IP Stack, 10/100 Ethernet MAC a PHY. Jednotka TCP / IP s pevným pripojením podporuje protokoly TCP, UDP, IPv4, ICMP, ARP, IGMP a PPPoE, ... ktoré boli skúšané v mnohých rôznych aplikáciách. W5500 používa ako pamäť pre dátovú komunikáciu vnútornú vyrovnávaciu pamäť 32 kB. Pomocou W5500 môžu užívatelia implementovať potrebnú ethernetovú aplikáciu pomocou jednoduchého soketového programu, namiesto výroby komplexného ethernetového riadiča. Je možné použiť súčasne 8 nezávislých hardwarových zásuviek. SPI (Serial Peripheral Interface) je k dispozícii pre jednoduchú integráciu s externým MCU. Model W5500 SPI podporuje rýchlosť 80 MHz a nový účinný protokol SPI, takže užívatelia môžu vykonávať vysokorýchlostnú sieťovú komunikáciu. Aby sa znížila spotreba energie systému, W5500 poskytuje WOL (Wake on LAN) a režim vypnutia.

Parametre produktu:

- podporuje hardwarové protokoly: TCP / IP: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
- podporuje súčasne 8 nezávislých zásuviek
- podporuje režim vypnutia
- podporuje Wake on LAN cez UDP
- podporuje vysokorýchlostné sériové periférne rozhranie (SPI MODE 0, 3)
- interná pamäť 32 kB pre vyrovnávaciu pamäť Tx / Rx
- 10BaseT / 100BaseTX Ethernet PHY vložen
- podpora automatického vyjednávania (Full and half duplex, 10 a 100)
- nepodporuje fragmentáciu protokolu IP
- 3,3V prevádzka s toleranciou signálu 5V I / O
- LED výstupy (Full / Half duplex, Link, Speed, Active)

Technické parametre:

- veľkosť modulu: 55 mm x 28 mm
- napájanie: 3,3V / 5V
- frekvencia hodín SPI (MAX): 80 MHz
- pracovný prúd (cca): 128 mA


Výrobok nie je samostatný funkčný celok, vyžaduje odbornú montáž.
