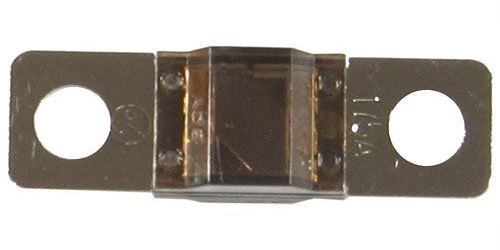

Autopojistka MIDI 175 A

MIDI / ANS poistka 175A (ADANS-A175) – skrutkovacia DC poistka do 72V


Profesionálne istenie pre batériové a výkonové DC aplikácie

Skrutkovacia poistka typu MIDI / ANS (Round Hole Type) s menovitým prúdom 175A je určená na ochranu silových jednosmerných obvodov v systémoch do 72V DC. Konštrukčne ide o kompaktné „bolt-on“ riešenie s vysokou mechanickou odolnosťou, vhodné najmä pre batériové banky, meniče, DC rozvody a automobilové aplikácie.


Hlavné výhody


✔ Vysoká prúdová zaťažiteľnosť (175A)
✔ Použitie až do 72V DC
✔ Kompaktné rozmery oproti ANL poistkám
✔ Skrutkovacia konštrukcia – pevné a bezpečné spojenie
✔ Vhodná pre batériové aplikácie a meniče


Technická špecifikácia


• Typ: ANS bolt-on fuse (Round hole type)

• Model: ADANS-A175

• Menovitý prúd: 175A

• Menovité napätie: 32V / 48V / 72V DC

• Maximálna prúdová rada: až 200A

• Materiál telesa: Nylon

• Kontakty: zliatina zinku

• Montážne otvory: 2× Ø5.5 mm

• Prevádzková teplotná charakteristika: podľa časovo-prúdovej krivky výrobcu

Časovo-prúdová charakteristika


Poistka je navrhnutá tak, aby:

• pri 100 % menovitého prúdu (175A) pracovala dlhodobo bez prerušenia,

• pri 200 % zaťažení (cca 350A) došlo k vypnutiu v ráde sekúnd,

• pri extrémnom preťažení (500 %) vypnula v rozmedzí 0.1–1 s.

Táto charakteristika umožňuje:

• tolerovať krátkodobé prúdové špičky (napr. nábeh meniča),

• bezpečne odpojiť obvod pri skrate.

Typické použitie


• Istenie medzi batériou a meničom

• Ochrana hlavného DC prívodu

• Paralelné batériové banky (12V / 24V / 48V systémy)

• Solárne inštalácie

• Karavany, lode, off-grid systémy

• Výkonná automobilová elektroinštalácia


Odporúčania pre správnu inštaláciu


• Inštalujte vždy na kladný vodič.

• Umiestnite čo najbližšie k zdroju (batérii).

• Dimenzujte podľa prierezu kábla, nie podľa kapacity batérie.

• Pri použití v LiFePO₄ systémoch s vysokým skratovým prúdom zvážte tiež požadovanú vypínaciu schopnosť systému.


Zhrnutie


MIDI poistka 175A (ADANS-A175) predstavuje kompaktné a cenovo efektívne riešenie na ochranu silových DC obvodov do 72V. Je vhodná pre väčšinu bežných batériových a meničových aplikácií, kde je požadovaná spoľahlivá ochrana proti preťaženiu a skratu.

FAQ - často kladené otázky


Je táto poistka vhodná medzi batériu a menič?

Áno. Je určená na ochranu hlavného kladného prívodu medzi batériou a záťažou (menič, DC rozvádzač). Inštalujte čo najbližšie k batérii.

Dá sa použiť pre 48V systém?

Áno, je výrobcom deklarovaná až do 72V DC, takže je vhodná aj pre 48V batériové banky.

Akú hodnotu poistky mám zvoliť?

Poistka sa dimenzuje podľa:

1. maximálneho trvalého prúdu zariadenia

2. prierezu kábla

3. krátkodobých špičiek meniča

175A je vhodná napr. pre meniče cca 2–4 kW (v závislosti od napätia systému).

Je vhodná pre LiFePO₄ batérie?

Áno, ale je potrebné zohľadniť vysoké skratové prúdy týchto batérií. Pri veľmi veľkých bankách môže byť vhodné zvážiť poistky s vyššou vypínacou schopnosťou (napr. Class-T).

Aký je rozdiel medzi MIDI a ANL poistkou?

• MIDI je kompaktnejšia

• ANL býva robustnejšia pre vyššiu mechanickú záťaž

• Obe sú bežne používané v DC systémoch

Chráni poistka batériu?

Primárne chráni kábel a inštaláciu pred skratom. Batéria ako zdroj má extrémny prúdový potenciál – poistka obmedzuje riziko požiaru.
