az1110 - ZSFZ80000000.1 /3957x2 Zásuvná skriňa s ochranou IP54 s chráničom 40/4/003-A

az1110 - ZSFZ80000000.1 /3957x2 Zás.skříň závěsná IP54 jištěná s chráničem 40/4/003-A

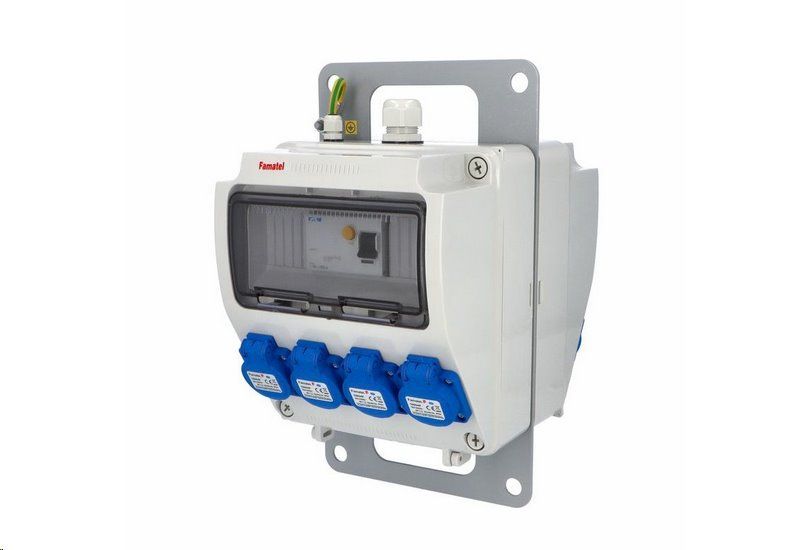

Zásuvková skříň závěsná FAMATEL az1110-ZSF80000000.1 /3957x2 IP54 jištěná s chráničem 40/4/003-A, zásuvky 8x230V/16A (s ochranným kolíkem dle ČSN)

• Jistící přístroje EATON 10kA: 4xPL7-B16/1, PF7-40/4/003-A na vstupu (citlivost na reziduální proud 30mA)
• Použitá pouzdra: 2x 3957 - celkem k dispozici 18mod. míst, rrozměry: 245x215x155mm, plastová, materiál ABS, polykarbonátové okénko, IK08, zkouška žhavou smyčkou 650°C, bezhalogenová a UV odolná, montáž na povrch, barva: světle šedá, rozsah teplot -25°C + 85°C,
• Aplikované normy: IEC 61439-3 (Rozváděče nízkého napětí - Část 3: Rozvodnice určené k provozování laiky (DBO)
• Zásuvky na 230V/16A s ochranným kolíkem dle ČSN
• PE svorkovnice součástí (12x16mm2), N svorkovnice součástí (12x16mm2)
• Hladké stěny (bez prolisů) horní deska s vývodku M25 a M12 (pro CYKY 5x6; 4x10; 5x10 => M25; pro H07V-K 16 => M12)

• Dodáno s průvodní dokumentací: štítkem rozváděče, návodem pro obsluhu a montáž, krycím listem (charakteristiky rozhraní), protokolem o kusové zkoušce, ES prohlášením o shodě, schématem zapojení a zkouškou oteplení pro rozváděče nízkého napětí.

TECHNICKÉ SPECIFIKACE:

• Jmenovitý proud: 40 A
• Jmenovité napětí: 400 V
• Stupeň ochrany krytem: IP54
• Počet zásuvek 230V/16A s kolíkem: 8 ks
• S proudovým chráničem Irez=30mA: Ano
• Jistící a ochranné přístroje: 10kA
• Způsob instalace: Závěsná
• Vývodka: M25 a M12
• Počet modulových míst: 18
