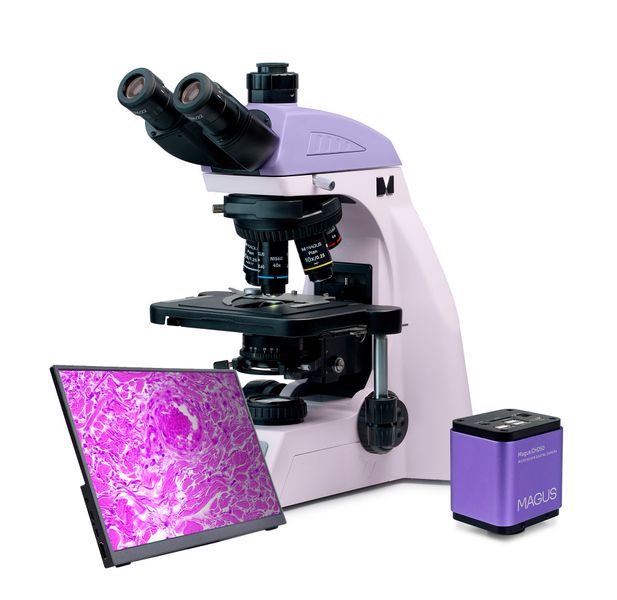

Biologický digitálny mikroskop MAGUS Bio D260T LCD

Mikroskop je vhodný na pozorovanie priehľadných a priesvitných biologických vzoriek, ako sú napríklad nátery a priečne rezy, pomocou mikroskopickej techniky svetlého poľa v prechádzajúcom svetle. Voliteľné príslušenstvo umožňuje použitie mikroskopie v tmavom poli, fázového kontrastu, fluorescenčnej a polarizačnej mikroskopie. Kódovaný revolverový nosič objektívov udržiava pri výmene objektívov príjemnú úroveň jasu. Inteligentný systém ovládania osvetlenia mikroskopu zvyšuje komfort a rýchlosť každodennej práce výskumníka. Šikovné funkcie pomáhajú študentom uľahčiť vstup do profesie a získať potrebné odborné skúsenosti. Mikroskop je vhodný na laboratórnu prácu, výskum a vzdelávanie. Mikroskop je vybavený 8 Mpx fotoaparátom a tromi video rozhraniami: HDMI, USB 2.0 a WLAN. Dá sa pripojiť súčasne k viacerým zariadeniam: monitoru, notebooku a stolnému počítaču. Softvér rozširuje systém o funkcie na analýzu a dokumentáciu. Monitor digitálneho mikroskopu má rozlíšenie 4K.

Digitálny fotoaparát

MAGUS CHD50 je digitálny HDMI fotoaparát s automatickým zaostrovaním, ktorý podporuje tri video rozhrania. Fotoaparát je vybavený 8 Mpx snímačom a vytvára realistické snímky v rozlíšení 4K (3840x2160 px) s automatickým prepínaním medzi 4K a Full HD v závislosti od rozlíšenia monitora. Fotoaparát disponuje rozhraním HDMI na priame pripojenie k televízoru, monitoru alebo projektoru. V tomto režime pracuje fotoaparát samostatne bez počítača. Rozhranie HDMI poskytuje vysokú a stabilnú rýchlosť prenosu z fotoaparátu na externú obrazovku. Fotoaparát môžete k počítaču pripojiť prostredníctvom rozhrania WLAN alebo USB 2.0. Video sa nahráva rýchlosťou 30 snímok za sekundu. Fotoaparát kombinuje vysoký počet snímok za sekundu a veľkú šírku pásma HDMI, preto sú videá živé bez zamrznutia alebo medzier medzi snímkami. Pri maximálnom rozlíšení produkt ponúka dobre vykreslený obraz, bezchybne sa pohybujúce objekty a zobrazenie bez oneskorenia.

Monitor

Monitor MAGUS MCD40 je navrhnutý na použitie s vizualizačnými systémami mikroskopov MAGUS. Pripojí sa k fotoaparátu namontovanému na mikroskope a zobrazuje obraz v reálnom čase. Je kompatibilný s fotoaparátmi MAGUS HDMI pracujúcimi v rozlíšení 4K. Uhlopriečka displeja je 13,3 palca. Snímač IPS poskytuje jasný obraz s veľkými pozorovacími uhlami: ak sa na monitor pozeráte pod uhlom, nedochádza k skresleniu farieb. Displej možno umiestniť na skladací stojan na stole alebo ho priamo pripevniť na kameru podľa toho, čo je pre používateľa pohodlnejšie.

Hlavica mikroskopu

Trinokulárna hlavica s optikou s korekciou na nekonečno. Tubusy okulárov sú otočné o 360°. Používateľ si môže nastaviť výšku okulárov podľa svojej postavy. Digitálny fotoaparát je namontovaný v trinokulárnom tubuse. Pomer rozdelenia lúča je pevne stanovený na 50/50. Vertikálny tubus ponúka zväčšenie 0,55x. V spojení s dodaným adaptérom 1x je konečné zväčšenie na fotoaparáte 0,55x. Pri výbere fotoaparátu a výpočte rozlíšenia a veľkosti snímača použite konečný faktor zväčšenia 0,55x. Základná konfigurácia obsahuje okuláre 10x/22 mm s dioptrickou korekciou a dlhým očným reliéfom na prácu s okuliarmi. Ploché gumené očnice chránia okuliare pred poškriabaním.

Revolverový nosič objektívov a objektívy

Kódovaný revolverový nosič pre päť objektívov je orientovaný smerom dovnútra: používateľ vidí objektív zasunutý do optickej dráhy a priestor nad pracovným stolom je voľný. Do voľného slotu možno tiež nainštalovať prídavný objektív na dosiahnutie väčšieho zväčšenia. Parfokálna vzdialenosť je 60 mm. Objektív 40x s predĺženou pracovnou vzdialenosťou 1,5 mm poskytuje dodatočnú ochranu prednej šošovky pred kontaktom s imerzným olejom pri otáčaní nosiča. Nad revolverovým nosičom je slot so zástrčkou pre analyzátor.

Udržiavanie príjemnej úrovne jasu pri prepínaní zväčšenia

Objektívy rôznych zväčšení prepúšťajú svetlo s rôznou úrovňou intenzity, preto je potrebné pri každej zmene objektívu upraviť jas svetla. Pri prepnutí z objektívu s vyšším zväčšením na objektív s nižším zväčšením dochádza k únave očí, pretože jas obrazu v okulároch sa náhle zvýši. Model MAGUS Bio D260T LCD, vybavený inteligentnou reguláciou jasu, tento problém rieši. Mikroskop si pamätá jas pre každý objektív, ktorý používateľ zvolil, a automaticky ho nastaví pri otáčaní revolverového nosiča objektívov. Inteligentné ovládanie skracuje čas potrebný na nastavenie jasu. Mikroskop MAGUS Bio D260T LCD zvyšuje používateľský komfort a šetrí čas aj v prípade, že práca vyžaduje časté zmeny zväčšenia.

Mechanizmus zaostrovania

Koaxiálne gombíky na hrubé a jemné zaostrovanie. Gombík na hrubé zaostrovanie je umiestnený na ľavej strane. Gombíky na jemné zaostrovanie sú umiestnené na oboch stranách, pričom pravý gombík má špeciálne vybranie pre prsty. Kruhom na ľavej strane sa nastavuje tuhosť dráhy hrubého zaostrovania. Používateľ si nastaví tuhosť tak, aby sa mu pohodlne pracovalo.

Pracovný stolík

Stolík nemá hrebeňové vedenie v osi X, čo zlepšuje ergonómiu. Mechanizmus s remeňovým pohonom umožňuje plynulý pohyb preparátu. Držiak preparátu je upevnený dvoma skrutkami a možno ho pri ručnom skenovaní ľahko vybrať. Dlhá ovládacia rukoväť pracovného stolíka zaisťuje používateľský komfort pri práci: vaša ruka môže spočinúť na stole bez namáhania.

Kondenzor

Kondenzor je výškovo nastaviteľný a možno ho vycentrovať. Typ montáže: s rybinovým držiakom. Kruhom kondenzora sa nastavuje apertúrna clona. Telo kondenzora má označenie pre zväčšenie objektívov a kruh má indikačnú značku. Na dosiahnutie kontrastu na každom objektíve sa odporúča otočiť kruhom tak, aby indexová značka zodpovedala označeniu zväčšenia použitého objektívu. Kondenzor má slot pre posúvač tmavého poľa alebo posúvač fázového kontrastu. Inštalácia posúvača šetrí čas pri zmene pozorovacej metódy.

Zdroj svetla

Osvetľovacia sústava na pozorovanie v prechádzajúcom svetle obsahuje 3 W LED diódu. Farebná teplota sa pri nastavení jasu nemení. Životnosť LED diód je 50 000 hodín.

Köhlerovo osvetlenie v prechádzajúcom svetle

Köhlerovo osvetlenie zlepšuje kvalitu obrazu pozorovaného preparátu: každý objektív dosahuje maximálne rozlíšenie a zorné pole je osvetlené rovnomerne bez stmavnutia na okrajoch. Skúmaný objekt je ostro zaostrený a artefakty obrazu sú odstránené.

Stavový LCD displej

LCD displej na základni mikroskopu zobrazuje zväčšenie objektívu, jas svetelného zdroja a prevádzkový režim ("sleep" – spánkový režim, "eco" – úsporný režim). Pomocou obrazovky a dvoch gombíkov používateľ mikroskopu nastavuje jas, aretuje polohu nastavenia jasu a nastavuje režim spánku a časovač automatického vypnutia.

Ergonomický dizajn

Fyzické nepohodlie spôsobuje únavu a znižuje produktivitu. Ergonomický dizajn mikroskopu hrá dôležitú úlohu v každodennom vedeckom výskume. Mikroskop MAGUS Bio D260T LCD poskytuje používateľský komfort pri práci. Otáčaním hlavice mikroskopu si používateľ volí výšku zorného uhla tak, aby si nenamáhal chrbát a krk. Zaostrovacie gombíky sú umiestnené v spodnej časti tela mikroskopu. Používateľ si tak nemusí namáhať ruky. Vďaka plynulému pohybu mechanizmu môže používateľ bez námahy zaostriť na objekt. Mikroskop sa ovláda s minimálnym pohybom ruky, pretože dlhá ovládacia rukoväť pracovného stolíka a gombík na jemné zaostrovanie sú umiestnené v rovnakej pracovnej oblasti. Mikroskop je vybavený špeciálnou rukoväťou na prenášanie. Konštrukcia na skryté umiestnenie napájacieho kábla zlepšuje estetiku pracoviska a bezpečnosť pri prenášaní mikroskopu a tiež uľahčuje skladovanie prístroja.

Príslušenstvo

K dispozícii je rad príslušenstva navrhnutého špeciálne pre tento mikroskop. Voliteľné objektívy poskytujú ďalšie zväčšenie. Okuláre rozširujú rozsah zväčšenia mikroskopu. Voliteľné okuláre vám pomôžu maximalizovať potenciál objektívu, ktorý používate najčastejšie. Zariadenia s fázovým kontrastom, epifluorescenčný nástavec, posúvač tmavého poľa a sada pre polarizátor/analyzátor ponúkajú viac kontrastných techník, takže môžete študovať preparáty, ktoré sú v svetlom poli neviditeľné. Na meranie objektov sa používa kalibračné sklíčko, ktoré možno kombinovať s okulárom so stupnicou alebo so softvérom fotoaparátu.

Alternatívne modely

MAGUS Bio D260T LCD je alternatívou pre nasledujúce modely: Carl Zeiss Primostar 3, Leica DM 1000, Leica DM 1000LED, Leica DM 2000, Leica DM 2000LED, Olympus CX 33.

Vlastnosti mikroskopu:

• Pozorovanie priehľadných a priesvitných vzoriek v svetlom poli v prechádzajúcom svetle
• Trinokulárna hlava s vertikálnym tubusom na inštaláciu digitálneho fotoaparátu a výškovým nastavením na prispôsobenie pozorovateľovi; rozdelenie svetelného lúča 50/50
• Kódovaný revolverový nosič objektívov: jas svetelného zdroja sa nastavuje automaticky v závislosti od zvoleného objektívu
• Osvetľovacia sústava na pozorovanie v prechádzajúcom svetle je energeticky úsporné 3 W LED svetlo so životnosťou až 50 000 hodín
• Köhlerovo osvetlenie v prechádzajúcom svetle, vycentrovaný a výškovo nastaviteľný kondenzor s označením zväčšenia objektívu
• Inteligentný systém ovládania osvetlenia: automatická voľba jasu, aretácia polohy nastavenia stmievania, časovač automatického vypnutia, LCD obrazovka prevádzkového stavu
• Pracovný stolík bez polohovacieho stojana v osi X a s dlhou ovládacou rukoväťou na pohodlné ovládanie
• Ergonomický stojan s rukoväťou na prenášanie a skrytým umiestnením napájacieho kábla
• Široká škála kompatibilného voliteľného príslušenstva

Funkcie fotoaparátu:

• Fotoaparát pracuje samostatne prostredníctvom rozhrania HDMI bez nutnosti pripojenia k počítaču alebo inštalácie softvéru. K počítaču sa môže pripojiť tiež prostredníctvom WLAN a rozhrania USB 2.0.
• Automatické zaostrovanie v režime HDMI uľahčuje nastavenie ostrosti obrazu
• Automatické prepínanie medzi rozlíšením 4K a Full HD v závislosti od rozlíšenia monitora
• 30 snímok za sekundu s ľubovoľným výstupným rozhraním videa na pozorovanie pohybujúcich sa objektov, nahrávanie videa a pohyb vzorky bez trhania alebo oneskorenia
• Farebný CMOS snímač SONY Exmor/Starvis s podsvietením zaisťuje nízku úroveň šumu a vysokú citlivosť na svetlo aj za zlých svetelných podmienok. Získate jasnejšie, čistejšie a farebne sýtejšie snímky
• Softvér s funkciami fotografovania, záznamu videa, strihu, zobrazenia na externom monitore a lineárneho a uhlového merania

Funkcie monitora:

• Rozlíšenie 4K poskytuje vysoko detailný, jasný a realistický obraz
• Snímač IPS poskytuje jasný a sýty obraz so širokými vertikálnymi a horizontálnymi pozorovacími uhlami
• Možno ho pripevniť na fotoaparát alebo na stôl podľa želania používateľa

Obsah sady:

• Digitálny fotoaparát MAGUS CHD50 (digitálny fotoaparát, kábel HDMI (1,5 m), kábel USB 2.0 (1,5 m), myš USB, pamäťová karta SD 32 GB, napájací adaptér 12 V/1 A (Euro), pamäťové zariadenie s ovládačmi a softvérom, návod na použitie a záručný list)
• LCD monitor MAGUS MCD40
• Stojan so vstavaným napájacím zdrojom, zdrojom prechádzajúceho svetla, zaostrovacím mechanizmom, pracovným stolíkom, držiakom kondenzora a revolverovým nosičom objektívov
• Abbeho kondenzor
• Hlavica trinokulárneho mikroskopu
• Planachromatický objektív Plan 4x/0,10 ∞/–, parfokálna vzdialenosť: 60 mm
• Planachromatický objektív Plan 10x/0,25 ∞/–, parfokálna vzdialenosť: 60 mm
• Planachromatický objektív Plan 40x/0,65 ∞/0,17, parfokálna vzdialenosť: 60 mm
• Planachromatický objektív Plan 100x/1,25 olej ∞/0,17 (odpružený), parfokálna vzdialenosť: 60 mm
• Okulár 10x/22 mm s dlhým očným reliéfom a dioptrickou korekciou (2 ks)
• Očnice (2 ks)
• Adaptér typu C-mount
• Napájací kábel mikroskopu
• Protiprachový kryt
• Návod na použitie a záručný list

K dispozícii na požiadanie:

• 10x/22 mm okulár so stupnicou
• 10x/22 mm okulár s optickou mriežkou
• 10x/22 mm okulár s nitkovým krížom
• 12,5x/16 mm okulár (2 ks)
• 15x/16 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 30x/8 mm okulár (2 ks)
• Planachromatický objektív Plan 2x/0,06 ∞/–, parfokálna vzdialenosť: 60 mm
• Planachromatický objektív Plan 20x/0,40 ∞/0,17, parfokálna vzdialenosť: 60 mm
• Planachromatický objektív Plan 60x/0,80 ∞/0,17, parfokálna vzdialenosť: 60 mm
• Planachromatický objektív Plan Apo 60x/1,42 olej ∞/0,17, parfokálna vzdialenosť: 60 mm
• Planachromatický objektív Plan 100x/1,10 ∞/0,17 voda, parfokálna vzdialenosť: 60 mm
• Sada rovinných poloapochromatických fluorescenčných objektívov: 4x, 10x, 20x, 40x, 100x (olej); ∞/0,17; parfokálna vzdialenosť 60 mm
• Zariadenie na fázový kontrast: sada fázových posúvačov, sada fázových objektívov, pomocný centrovací ďalekohľad
• Zariadenie na fázový kontrast: kondenzor na fázový kontrast, sada fázových objektívov, pomocný centrovací ďalekohľad
• Posúvač tmavého poľa
• Kondenzor na pozorovanie v tmavom poli pre suché objektívy NA 0,7–0,9
• Kondenzor na pozorovanie v tmavom poli s olejovou imerziou NA 1,3–1,26
• Epifluorescenčný nástavec so zdrojom svetla LED, kockami fluorescenčných filtrov a napájacím káblom
• Sada polarizátora/analyzátora
• Digitálny fotoaparát
• Kalibračné sklíčko
• Sada farebných filtrov (modrý, zelený, žltý, matné sklo)
• Adaptér typu C-mount
