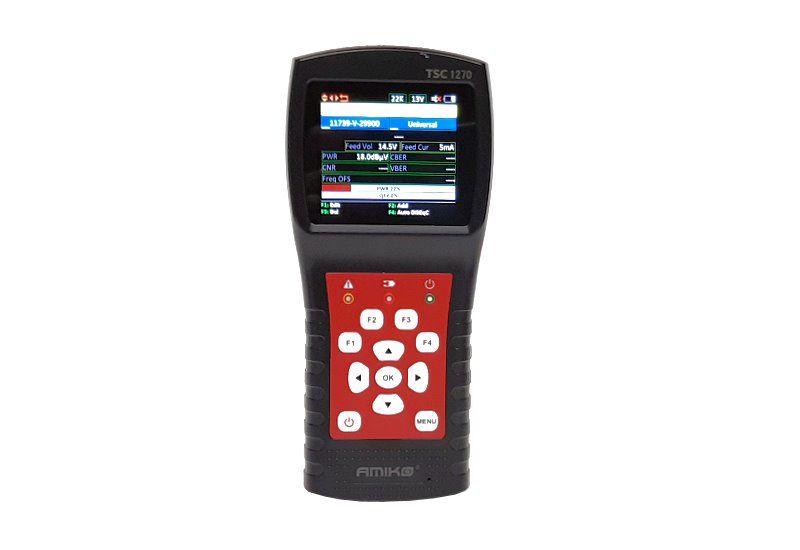

Amiko TSC-1270

AMIKO TSC-1270

Kompaktný prístroj na meranie DVB-S/S2/T/T2/C/C2 signálu s farebným LCD displejom a s novým grafickým MENU v angličtine. Vyniká rýchlejším zobrazením spektra. Vybavený kompasom, akumulátorom s podporou rýchlonabíjania, zvukovou signalizáciou.

Vlastnosti produktu


•  Podpora merania DVB-S/S2/T/T2/C/C2 signálov.
•  Farebný 2.7" (6.86 cm) LCD displej 400 x 360 s podsvietením.
•  Jednoduché a prehľadné OSD anglické MENU.
•  Rýchlejšie zobrazenie spektra oproti modelu TSC-1100.
•  Jednoduchá editácia databázy.
•  Výpočet uhla satelitu. (Azimut / Elevácia)
•  Zameranie družice pomocou kompasu a aktuálnej zemepisnej polohy pri montáži.
•  Zvuková signalizácia. (možnosť vypnutia)
•  DiSEqC: 1.0, 1.2, USALS, SCD a SCD2 podporované.
•  AUTO DiSEqC identifikácia pre DiSEqC 1.0.
•  Li-ion 1400mAH batéria s výdržou až 3 hodiny.
•  Podpora napájania antény: 5, 12, 18, 24 V DC.
•  Rozmery 174 x 82 x 35 mm.
•  Hmotnosť 540 g.

DVB-S/S2

• Možnosť zamerania družice pomocou kompasu a zemepisnej polohy. Umožňuje zameranie signálu pre satelitné antény s podporou BER, MER, CNR, PWR, Spektra, Konštelačného diagramu, Úrovne & Kvality signálu v %. Podporuje protokol DiSEqC 1.0, 1.2, USALS, SCD a SCD2.


DVB-T/T2


• Umožňuje zameranie signálu pre pozemné antény a presné zistenie úrovne signálov - CBER, VBER, LBER, SNR, Spektrum, Úroveň & Kvalita signálu v %. Má možnosť zapnutia napájania zosilňovača v anténe 5, 12, 18, 24 V DC.


DVB-C/C2


• Umožňuje meranie digitálnych káblových systémov - CBER, SNR, PER, LEVEL, SPECTRUM, Úroveň & Kvalita signálu v %.



Technické špecifikácie

 Satelit DVB-S/S2

• Demodulácia: QPSK, 8PSK, 16APSK, 32APSK
• Chybovosť: 1/2,1/3,1/4,2/3,2/5,3/4,1/2,3/5,5/6,7/8,8/9,9/10
• Symbolová rýchlosť: 1~45 MSPS
• Vstupná frekvencia: 950-2150 MHz
• Vstupná impedancia: 75 Ohm
• Min. vstupná úroveň: 35 dBuV (noise)
• Max. vstupná úroveň: 100 dBuV
• LNB napájanie: 13V Vertical, 18V Horizontal (400 mA max.)
• Bandwidth: C/Ku-band (selectable)
• DiSEqC podpora: 1.0, 1.2, USALS, SCD a SCD2.

Terestriál DVB-T

• Carriers: 2k, 4k, 8k
• Ochranný interval: 1/4, 1/8, 1/16, 1/32
• Chybovosť: 1/2, 2/3, 3/4, 5/6, 7/8
• Modulácia: QPSK,16-QAM,64-QAM
• Šírka pásma: 6, 7 a 8 MHz

Terestriál DVB-T2

• Carriers: 1k, 2k, 4k, 8k, 8k+E, 16k, 16k+EXT, 32k,32k+EXT
• Ochranný interval: 1/4, 19/256, 1/8, 19/128, 1/16, 1/32, 1/128
• Chybovosť: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
• Modulácia: QPSK, 16QAM, 64QAM, 256QAM
• Šírka pásma: 6, 7 a 8 MHz
• PLP mód: Single / Multiple
• PLP ID: 0-255

Kábel DVB-C/C2

• Frekvenčný rozsah: 42MHz ~ 1005 MHz
• Symbolová rýchlosť: 1MS/S ~ 7.9MS/S
• QAM mód: 16 / 32 / 64 / 128 / 256 QAM
• Vstupná RF úroveň (rozsah): 30dBµV ~ 100dB µV
• SNR: 20dB ~ 40dB, + 2dB
• BER: 1.0E-3 ~ 1.0E-9
• MER: 5 - 35dB, +/-0.5dB

Analog TV

• Frekvenčný rozsah: 42 - 1005 MHz
• Video/audio systém: NTSC_M PAL_G PAL_M PAL_N PAL_K PAL_L PAL_I SECAM_L ECAM_B SECAM_D

Napájanie

• 100-240V (50/60Hz) AC vstup / 12V/1.2 A výstup
• Podpora rýchleho nabíjania: 80% kapacity za 3 hodiny nabíjania
• Prevádzková teplota: -5°C až 45°C
• Skladovacia teplota: -10°C až 60°C


Balenie obsahuje


• AMIKO TSC-1270
• Puzdro na merací prístroj vrátane popruhu
• Redukcia F spojka samica - IEC samica
• Redukcia F spojka samica - samica
• Napájací adaptér 12 V / 1 A
• Napájací adaptér s redukciou do auta (do autozapaľovača)
• Anglický návod na použitie na CD
