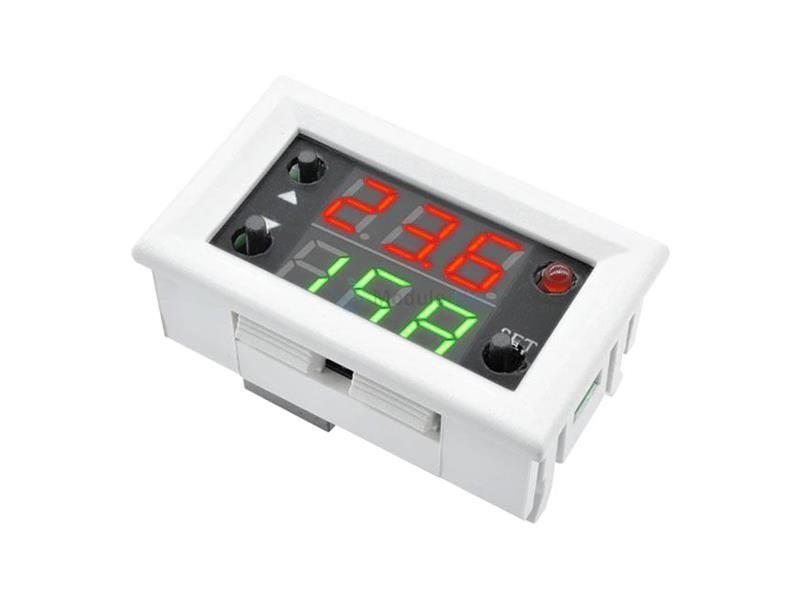

Časovač 0-999 sek, 0-999 min, 0-999 hod s dvoma časmi

Časový spínač s tromi nastaviteľnými intervalmi časov a dvoma časovými kanálmi. Oba časy je možné vzájomne rôzne kombinovať.

Špecifikácia:
časový rozsah 0–999sec, 0–999min, 0–999hod, nastavenie platí pre oba kanály súčasne
napájanie 12V
6 prevádzkových režimov-pozri nižšie
kontakt relé 230VAC/10A alebo 12VDC/20A
rozmery 48×29mm
odber v kľudovom režime: 20mA
odber pri sepnutom relé: 120mA
otvor v paneli 45,5×26mm

Prevádzkové režimy:
P1–0: relé sa sepne natrvalo po uplynutí doby T1
P1–1: relé je sepnuté po dobu T1, potom sa vypne natrvalo
P1–2: relé sa sepne na dobu T2 po uplynutí doby T1, potom je modul v nečinnosti
P1–3: relé je sepnuté po dobu T1, potom je vypnuté po dobu T2 a potom sepne natrvalo
P1–4: relé sa cyklicky spína na dobu T2 po uplynutí doby T1 – na začiatku cyklu je vypnuté
P1–5: relé sa cyklicky spína na dobu T1 po uplynutí doby T2 – na začiatku cyklu je zapnuté

Nastavenie časov:
P0–0 – nastavenie do módu sekúnd
P0–1 – nastavenie do módu minút
P0–2 - nastavenie do módu hodín

Nastavenie:
- krátkym stlačením tlačidla SET sa aktivuje režim nastavenia času:
- T1 – bliká červený displej a šípkami možno nastaviť čas T1
- T2 – bliká zelený displej a šípkami je možné nastaviť čas T2
uloženie nastavených hodnôt je umožnené opätovným krátkym stlačením SET alebo automaticky po 6 sec nečinnosti

- dlhým stlačením tlačidla SET je umožnené nastaviť časové jednotky a prevádzkové režimy:
- P0 – nastavenie sec(0) – min(1) – hod(2) pomocou šípok. Nastavenie platí pre oba kanály súčasne
- P1 – nastavenie prevádzkových režimov 0–5, pozri vyššie, rovnako pomocou šípok.
uloženie nastavených hodnôt je umožnené opätovným krátkym stlačením SET alebo automaticky po 6 sec nečinnosti

Modul nemá samostatné tlačidlo Start. Časovanie štartuje pripojením vstupného napätia.

Výrobok nie je samostatne funkčný celok, vyžaduje odbornú montáž.
