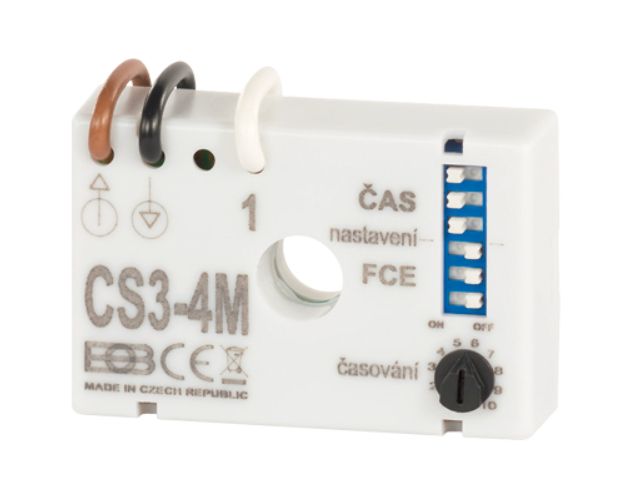

Časový spínač ELEKTROBOCK CS3-4M multifunkčný bez nulového vodiča

Časový spínač ELEKTROBOCK CS3-4M multifunkčný bez nulového vodiča
Spínač pod vypínač CS3-4M je v zapojení BEZ NULOVÉHO VODIČE a má možnost nastavení OSMI FUNKCÍ SEPNUTÍ.

Vlastnosti CS3-4M
je multifunkční časové relé pro ovládání odporové (žárovky) a indukční zátěže (ventilátory) s možností montáže pod vypínač a v zapojení bez nulového vodiče.

Osm funkcí CS3-4M
časové zpoždění s možností přerušení
zpožděné vypnutí (obdoba CS3-1)
multi-časové relé s blokováním
časové relé bez možnosti blokování
impulsní relé (ovládání z více míst)
zpožděné sepnutí
zpožděné sepnutí i vypnutí
blikač

Velkou výhodou je lineární nastavení času (hrubě pomocí přepínače, jemně trimrem), zapojení BEZ NULOVÉHO VODIČE a dále nastavení 8-mi následujících funkcí.
1. Časové relé s možností přerušení - k sepnutí zátěže a časování dojde ihned po stisknutí tlačítka. Dalším stiskem tlačítka během časování lze zátěž vypnout.
2. Zpožděné vypnutí (obdoba CS3-1) -k sepnutí zátěže dojde v okamžiku rozepnutí tlačítka, po odčasování se zátěž vypne.
3. Multi-časové relé s blokováním - počtem stisknutí tl.(max.5x) se násobí nastavený čas. Při šestém stisknutí se čas nuluje. Pokud během časování stiskneme tlačítko na cca 3s, zátěž se vypne.
4. Časové relé bez možnosti přerušení - k sepnutí zátěže a časování dojde ihned po stisknutí tlačítka. Po odčasování se zátěž vypne.
5. Impulsní relé (ovládání z více míst) - stisknutí tlačítka sepne zátěž a další stisknutí tlačítka zátěž vypne. Na délce stisknutí tlačítka nezáleží.
6. Zpožděné sepnutí - po stisknutí tl.odčasuje nastavený čas(zpoždění), potom dojde k sepnutí zátěže, které trvá až do rozepnutí tlačítka.
7. Zpožděné sepnutí i vypnutí - po stisku tlačítka odčasuje nastavený čas(zpoždění), následuje sepnutí zátěže. Po rozepnutí tl.se zátěž vypne se stejným zpožděním.
8. Blikač - při trvalém sepnutí tlačítka dojde ke spínání zátěže v nastavených časových intervalech 1:1.

Technické parametry
Napájení 230,0 V / 50 Hz
Typ montáže pod vypínač
Montáž bez nulového vodiče Ano
Odporová zátěž 15 W až 200 W
Induktivní zátěž 15 VA až 100 VA
Příkon 1 W
Spínací prvek triak
Nastavitelný čas 1 s až 1200 min
Pojistka Ano (FU 2 A/ H 5*20 mm)
Stupeň krytí IP20
Pracovní teplota 0 °C až 50 °C
