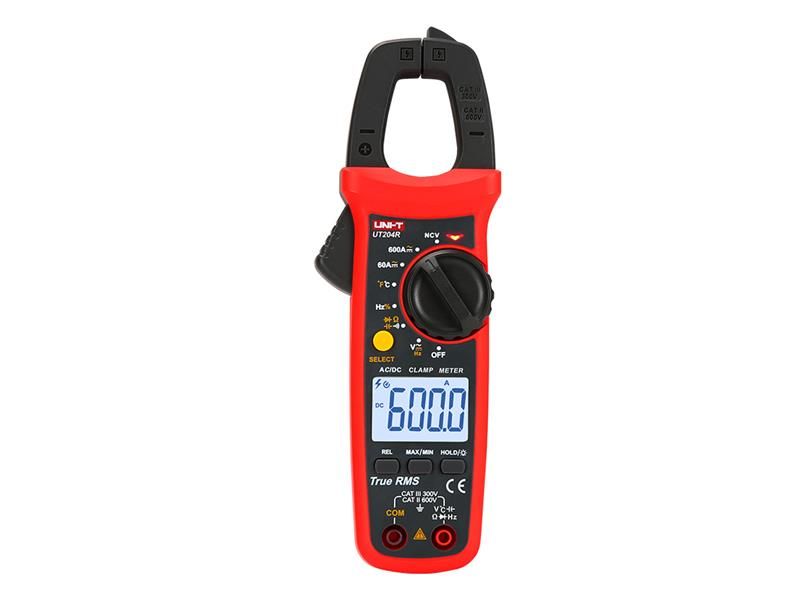

Klešťový multimeter UNI-T UT204R

Kliešťový multimeter UNI-T UT204R

Digitálny kliešťový merač UT204R slúži na meranie striedavých a jednosmerných napätí do 600V, AC a DC prúdov do 600A a frekvencie 10Hz až 60kHz pri napätí nn do 600V a 10Hz až 10MHz pri napätí mn. Na všetkých rozsahoch má ochranu pred väčším napätím ako 600V a zvukový a optický alarm.

Štvormiestny viacsegmentový displej s rozmermi 37 x 25 mm so zadným podsvietením a rýchlou obnovovacou frekvenciou (3-krát/s). Rozovretie čeľustí umožňuje meranie na kábloch s priemerom až 28mm. Bezkontaktné snímanie elektrického poľa (NCV) umožňuje detekovať vodiče pod napätím v dvoch citlivostiach -EFLo a - EFHi pre rozvody nn 110V/50/60Hz a 230V/50/60Hz. Priložená sonda - kryt hrotov na testovacích kábloch umožňuje meranie na rozvodoch nn v kategórii CAT III bez nebezpečenstva vzniku oblúka. Bez krytov na hrotoch je možné merať testovacími káblami iba na rozvodoch nn kategórie CAT II.

S priloženým termočlánkom typu K (teplotný senzor nikelchróm - nikelkremík) umožňuje meranie teploty od -40°C do 1000°C.

Napájacia batéria 2ks 1,5V R03. Príkon merača je cca 1,8 mA. Obvod má funkciu automatickej úspory energie. Spotreba v režime spánku je <11µA, čo účinne predlžuje životnosť batérie na cca 400 hodín.

• Meranie napätia, prúdu a frekvencie vysokého napätia do 600 V
• Meranie frekvencií 10Hz až 10MHz
• Meranie kapacít 6nF až 60mF
• Meranie teploty -40 až +1000°C
• Pomerové (relatívne) meranie napätia a kapacít
• Viacsegmentový displej a zvukový / vizuálny alarm
• Ochrana pred napätím väčším ako 600V naprieč rozsahmi
• Bezkontaktná detekcia vodičov pod napätím
• Automatické prepínanie rozsahov
• Presnosť je garantovaná v rozmedzí 1% až 100% rozsahu

TECHNICKÉ ŠPECIFIKÁCIE:

• DC napätie: 600,0mV / 6V / 60V / 600V - presnosť: ±(0,5 %+3)
• Vstupná impedancia cca 10MOhm
• Ochrana proti preťaženiu pri 600Vrms

• AC napätie: 6V / 60V / 600V - presnosť: ±(0,8 %+3)
• Presnosť monitorovania kmitočtu pri meraní AC napätia v rozmedzí 10Hz až 60kHz ±(0,5%+2) pri rozlíšení 0,01Hz až 0,01kHz
• Ochrana proti preťaženiu pri 600Vrms
• Vstupná impedancia cca 10MOhm

• DC prúd: 60A / 600A - presnosť: ±(2,0 %+5)
• Ochrana proti preťaženiu pri 620A

• AC prúd: 60A / 600A - presnosť: ±(2,0 %+5)
• Presnosť monitorovania kmitočtu pri meraní AC prúdu v rozmedzí 50 až 100Hz je ±(1,0%+5) pri rozlíšení 0,1Hz
• Ochrana proti preťaženiu pri 620A

• Odpor: 600Ohm / 6kOhm / 60kOhm / 600kOhm / 6MOhm / 60MOhm - presnosť: ±(0,8%+5)
• Ochrana proti preťaženiu pri 600 Vrms
• Napätie otvoreného obvodu cca 1V

• Kapacita: 60nF / 600nF / 6uF / 60uF / 600uF / 6mF / 60mF - presnosť: ±(4,0%+10)
• Ochrana proti preťaženiu pri 600 Vrms

• Teplota: -40°C až 1000°C - presnosť: ±(1,5% + 5) / -40°F až 1832°F - presnosť: ±(2% + 5)

• Frekvencia: 10Hz až 10MHz - presnosť: ±(0,1% + 4)
• Plnenie: 0,1 až 99,9% - presnosť: ±(3,0% + 5)
• Meranie plnenia (pracovného pomeru) je použiteľné iba pre štvorcovú vlnu ≤10kHz, amplitúda: 1V p-p


• Kontrola spojitosti obvodov:
• Pri nameranom odpore menšom ako 10Ohm signalizácia súvislého obvodu zaznie bzučiak
• Pri nameranom odpore väčšom ako 31Ohm signalizácia rozpojeného obvodu nezaznie bzučiak
• Neistota v rozmedzí 10Ohm až 31Ohm
• Napätie otvoreného obvodu asi 2,0V
• Meranie na rozsahu 600Ohm
• Ochrana proti preťaženiu pri 600 Vrms

• Meranie diód:
• V priepustnom smere je úbytok napätia polovodičového prechodu menší alebo rovný 2V
• Pre kremíkový prechod je typický úbytok napätia 0,5 až 0,8V
• Napätie otvoreného obvodu asi 4V
• Meranie na rozsahu 6V

• Bezkontaktné snímanie elektrického poľa (NCV):
• Umožňuje detekovať vodiče pod napätím v dvoch citlivostiach -EFLo a - EFHi pre rozvody nn 110V/50/60Hz a 230V/50/60Hz.


• Meranie maximálnych a minimálnych hodnôt: áno
• Meranie v relatívnom (pomerovom) režime pre meranie napätia a kapacity: áno
• Zadržanie dát (HOLD): áno
• Indikácia slabej batérie: áno
• Automatické vypnutie napájania: áno
• Napájanie: 2x 1,5 V batérie AA (R03)
• Veľkosť podsvieteného displeja: 37 mm x 25 mm
• Rozmery produktu: 215 mm x 63 mm x 36 mm
• Čistá hmotnosť produktu: 235 g
• Farba produktu: červená a sivá

OBSAH BALENIA:

• Kliešťový multimeter UT203R: 1ks
• Testovacie káble: 1 pár
• Termočlánok K do 1000°C: 1ks
• Batéria 1,5 V (R03): 2ks
• Návod na použitie: 1ks
