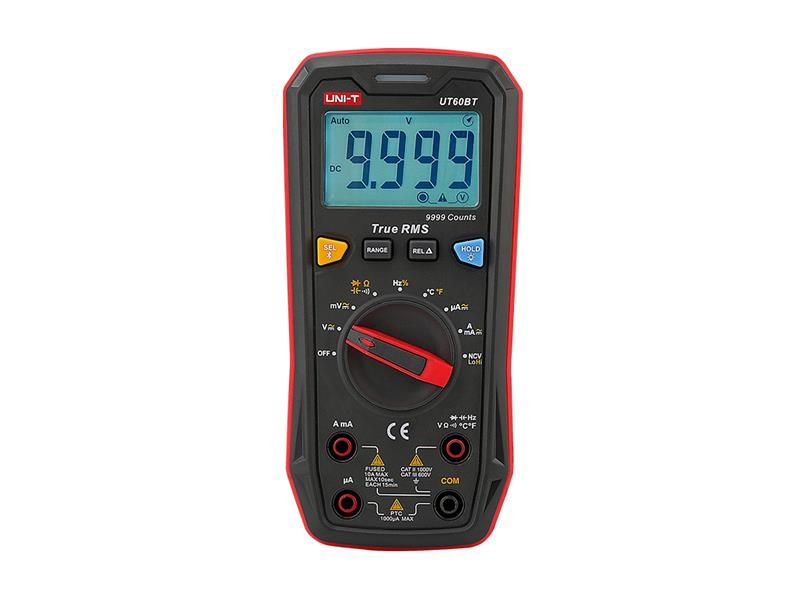

Multimeter UNI-T UT60BT

Multimeter UNI-T UT60BT

Prístroj UT60BT je digitálny multimeter s rozsahom displeja 9999, ktorý umožňuje meranie skutočných efektívnych hodnôt RMS napätia a prúdov s automatickou aj manuálnou voľbou rozsahov. Na všetkých rozsahoch má ochrany proti preťaženiu 1000V rms, prúdový rozsah je chránený trubičkovou poistkou 10A / 1000V, 6,35 x 32mm. Ak sa pri meraní napätia a prúdov blížite k hraničným hodnotám ≥990,0V / ≥9,900A, zaznie alarm a pri prekročení medzných hodnôt sa zobrazí znak "OL".

Ďalej umožňuje meranie odporu, kapacity, teploty, frekvencie, pracovného cyklu, spojitosti obvodov a polovodičových prechodov. Optimalizovaný je obvod na bezkontaktné meranie elektrického poľa v dvoch podrozsahoch. Multimeter je vybavený moderným procesorom s rýchlym analógovo-digitálnym prevodníkom (prevod 3-krát/s) a s prenosom nameraných hodnôt cez Bluetooth prostredníctvom nízkonergetickej bezdrôtovej technológie 802.15.4., do mobilného telefónu alebo tabletu s nainštalovanou aplikáciou Connect.

Celá konštrukcia multimetra je vybavená odolným krytom s dvojitou izoláciou a má európsku certifikáciu CE a spĺňa bezpečnostnú klasifikáciu CAT II 1000V/CAT III 600V. Prístroj je vhodný ako pre prácu v laboratóriu alebo dielni, tak aj pre bežnú elektrikársku prax. Je napájaný bežnými batériami 3 ks x 1,5V, AAA, ktoré vďaka nízkej spotrebe vydržia až 500 hodín.

• Rozsah podsvieteného displeja: 9999
• Meranie napätia: do ±1000V / DC / AC rms
• Meranie prúdov: do ± 10A / DC / AC rms
• Meranie odporov: do 99,99MOhm
• Meranie kapacít: do 9,999mF
• Meranie teploty: s dodanou sondou typu K do 250°C
• Meranie frekvencie: do 9,999MHz
• Meranie pracovného cyklu: do 1kHz
• Režimy merania: auto / manual / REL / RMS / HOLD / NCV EFLo / NCV EFHi
• Meranie spojitosti obvodov
• Meranie polovodičových prechodov
• Bezkontaktné meranie NCV
• Optické aj akustické alarmy
• Bluetooth na prenos nameraných dát
• Ochrana napäťových vstupov proti preťaženiu nad 1000V
• Ochrana prúdového vstupu 10A rýchlou tavnou poistkou
• Vstupná impedancia cca 10MOhm pre DCV, na rozsahu DCmV potom 3GOhm
• Napájanie: 3 x 1,5V batérie AAA (súčasť balenia)
• Spotreba v nízka spotreba energie pri meraní: asi 2 mA
• Spotreba v režime spánku: < 30 µA
• Činnosť na jednu sadu batérií: 500 hodín
• Indikácia slabej batérie: áno
• Automatické vypnutie (uspanie pri nečinnosti): áno, po 15 minútach

• Pracovná teplota okolia: 0°C až 40°C
• Skladovacia teplota: -10°C – 50°C (14°F – 122°F)
• Pracovná relatívna vlhkosť: ≤75% (0°C až 30°C) , ≤50% (30°C až 40°C)
• Pracovná nadmorská výška: 0 až 2000m
• Prostredie použitia: vnútorné použitie
• Odolnosť proti EMC: pre rádiofrekvenčné pole 1V/m
• Displej LCD : 73 mm x 50 mms podsvietením, 2 stupne jasu, alebo vypnuté
• Čistá hmotnosť výrobku: 290 g
• Hmotnosť výrobku: asi 400g (vrátane batérií)
• Rozmery výrobku : 169 x 81 x 46 mm


TECHNICKÉ ŠPECIFIKÁCIE:

• DC napätie (vstupná impedancia je na rozsahu DCmV asi 3GOhm, na ostatných rozsahoch 10MOhm):
(rozsah / rozlíšenie / presnosť)
- 9,999 mV / 0,001mV / ± (0,7 % + 8)
- 99,99 mV / 0,01 mV / ± (0,7 % + 8)
- 999,9 mV / 0,1 mV / ± (0,5 % + 3)
- 9,999 V / 0,001 V / ± (0,5 % + 3)
- 99,99 V / 0,1V / ± (0,5 % + 3)
- 999,9 V / 0,1V / ± (0,5 % + 3)
• Maximálne vstupné napätie: ±1000V, alarm znie pri 990,0V, "OL" sa zobrazí pri >1000V.
• Ochrana proti preťaženiu 1000V RMS (DC/AC)

• AC napätie (vstupná impedancia cca 10MOhm):
(rozsah / rozlíšenie / presnosť v rozsahu 40Hz až 400Hz, sinus RMS)
- 9,999 mV / 0,001mV / ± (1 % + 3)
- 99,99 mV / 0,01 mV / ± (1 % + 3)
- 999,9 mV / 0,1 mV / ± (0,8 % + 3)
- 9,999 V / 0,001 V / ± (0,8 % + 3)
- 99,99 V / 0,1V / ± (0,8 % + 3)
- 999,9 V / 0,1V / ± (0,8 % + 3)
• Maximálne vstupné napätie: AC1000V, alarm znie pri 990,0V, "OL" sa zobrazí pri >1000V.
• Ochrana proti preťaženiu 1000V RMS (DC/AC)

• DC prúd:
(rozsah / rozlíšenie / presnosť)
- 999,9 µA / 0,1 µA / ± (0,8 % + 3)
- 999,9 mA / 0,1 mA / ± (1,0 % + 3)
- 9,999 A / 0,001 A / ± (1,0 % + 3)
• Alarm zaznie pri ≥9,900A, pri >10,00 A sa zobrazí "OL"
• Ochrana proti preťaženiu: 1000V RMS, rýchla tavná poistka 10A

• AC prúd:
(rozsah / rozlíšenie / presnosť v rozsahu 40Hz až 400Hz)
- 999,9 µA / 0,1 µA / ± (1,0 % + 3)
- 999,9 mA / 0,1 mA / ± (1,2 % + 3)
- 9,999 A / 0,001 A / ± (1,2 % + 3)
• Alarm zaznie pri ≥9,900A, pri >10,00 A sa zobrazí "OL"
• Ochrana proti preťaženiu: 1000V RMS, rýchla tavná poistka 10A

• Odpor:
(rozsah / rozlíšenie / presnosť)
- 999,9 Ohm / 0,1 Ohm / ± (0,8 % + 2)
- 9,999 kOhm / 0,001kOhm / ± (0,8 % + 2)
- 99,99 kOhm / 0,01 kOhm / ± (0,8 % + 2)
- 999,9 kOhm / 0,1 kOhm / ± (0,8 % + 2)
- 9,999 MOhm / 0,001 MOhm / ± (1,5 % + 3)
- 99,99 MOhm / 0,01 MOhm / ± (2,0 % + 5)
• Ochrana proti preťaženiu 1000V

• Kapacita kondenzátorov:
(rozsah / rozlíšenie / presnosť)
- 9,999 nF / 0,001 nF / ± (4 % + 10)
- 99,99 nF / 0,01 nF / ± (4 % + 5)
- 999,9 nF / 0,01 nF / ± (4 % + 5)
- 9,999 µF / 0,001 µF / ± (4 % + 5)
- 99,99 µF / 0,01 µF / ± (4 % + 5)
- 999,9 µF / 0,1 µF / ± (4 % + 5)
- 9,999 mF / 0,001 mF / ± (10 %)
• Pre kapacity ≤100nF použite režim REL
• Ochrana proti preťaženiu 1000V

• Kmitočet:
(rozsah / rozlíšenie / presnosť)
- 99,99 Hz až 9,999 MHz / 0,01 Hz až 0,001 MHz / ± (0,1 % + 5)
• Ochrana proti preťaženiu 1000V RMS (DC/AC)

• Pracovný cyklus pre obdĺžnikové vlny ≤10kHz:
(rozsah / rozlíšenie / presnosť)
- 0,1 až 99,9 % / 0,1 % / ± (3% + 5)
• Ochrana proti preťaženiu 1000V RMS (DC/AC)

• Test diód:
- Napätie na svorkách bez záťaže asi 3,3 V
- Úbytok napätia na dobrom kremíkovom prechode je 0,5 až 0,8 V
- Rozlíšenie merania 0,001 V

• Test spojitosti obvodov:
- Tón bzučiaka nebude znieť, ak je odpor väčší ako 30 Ohm
- Tón sa rozozvučí, ak je odpor menší ako 30 Ohm
- Ochrana proti preťaženiu 1000V RMS (DC/AC)

• Meranie teploty:
(rozsah / rozlíšenie / presnosť)
- -40°C až 0°C / 1°C / ± 4°C
- 0°C až 100°C / 1°C / ± (1,0% + 5)
- 100°C až 1000°C / 1°C / ± (2,0% + 5)

- -40°F - 32°F / 1°F / ± 5°F
- >32°F - 212°F / 1°F / ± (1,5% + 5)
- >212°F - 1832°F / 1°F / ± (2,5% + 5)
• Termočlánok typu K v príslušenstve je použiteľný len na meranie teploty nižšej ako 250°C/482°F.
• Ochrana proti preťaženiu 1000 V RMS (DC/AC)

OBSAH BALENIA:

• Multimeter UT60BT s úložným obalom: 1ks
• Batérie 1,5V, AAA: 3ks
• Poistka F1 : F 10A /250V (6,35 x 32mm) - v prístroji: 1ks
• Testovacie káble s hrotmi v kategórii CAT II 1000V/CAT III 600V: 1 pár
• Teplotná sonda: 1ks
• Návod na použitie: 1ks
