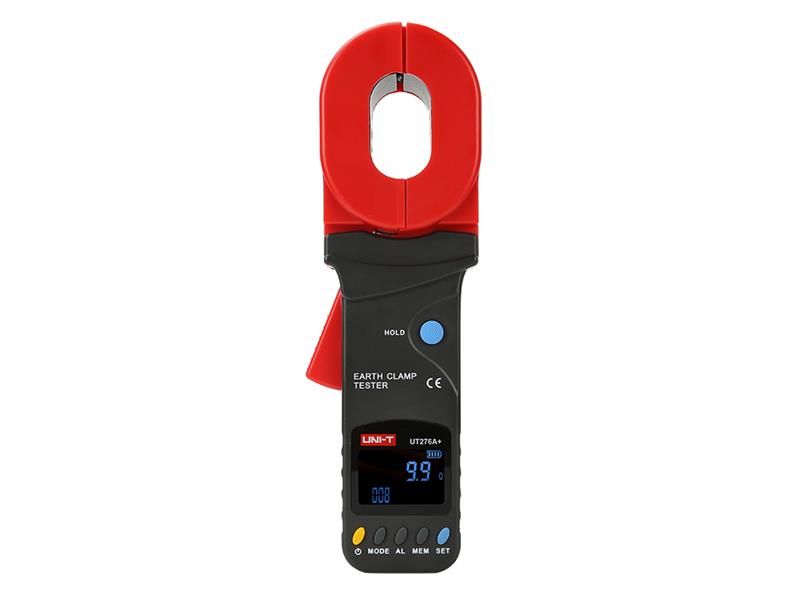

Meracie kliešte na uzemnenie UNI-T UT276A+

Meracie kliešte na uzemnenie UNI-T UT276A+

Prístroj UT276A+ od výrobcu UNI-T je kliešťový tester uzemňovacích odporov. Na princípe vzájomnej indukcie môže merať uzemňovacie odpory bez rozpojovania uzemňovacích vodičov a bez pomocných elektród, a to v uzemňovacích sústavách s viacerými zemničmi aj s jedným zemničom.

Tester je navrhnutý pre profesionálne použitie s odolnosťou voči nárazom, prachu a vlhkosti a je riadený mikroprocesorom pre presnú identifikáciu odporu uzemnenia, vrátane funkcie rýchlej filtrácie rušivých signálov, s využitím pokročilých aritmetických metód. Je určený na meranie uzemňovacích sústav v elektrárňach, energetických a telekomunikačných rozvodoch, ropných poliach, počítačových miestnostiach, elektromechanických inštaláciách a pri údržbe v priemyselných podnikoch, všade tam, kde sa používa elektrina ako priemyselný zdroj energie, alebo kde je potrebné kontrolovať uzemňovací odpor hromozvodov.

Prístroj meria odpor zemnej slučky od 0,01 Ohm do 500 Ohm s rozlíšením 0,001 Ohm a unikajúce prúdy 0 až 20 A. Namerané hodnoty sa zobrazujú na štvormiestnom podsvietenom displeji EBTN (svetlé údaje na tmavom pozadí) a súčasne je možné hodnoty uložiť do internej pamäte (až 300 skupín hodnôt) a neskôr ich preniesť do PC cez zabudované rozhranie RS232. Napájanie prístroja je zo štyroch tužkových alkalických batérií 1,5 V.

Vyrobené podľa bezpečnostnej regulácie IEC61010-1 (CAT III 300V, CAT IV 150V, stupeň znečistenia 2); IEC61010-031.

• Rozsah merania odporov zemnej slučky: 0 až 500 Ohm
• Rozlíšenie 0,001 Ohm
• Automatické nastavenie rozsahu
• Štvormiestny displej EBTN
• Súčasné zobrazenie odporu a prúdu na jednej obrazovke
• Nastavenie limitu odporu so zvukovou indikáciou prekročenia
• Filtrácia rušivých signálov
• Vysoká spoľahlivosť a odolnosť, dvojitá izolácia
• Automatická kalibrácia, kalibračné odporové slučky
• Možnosť uloženia až 300 sád nameraných dát
• Prenos dát do PC
• Napájanie 4 ks 1,5 V alkalické batérie AA
• Indikácia slabej batérie

TECHNICKÉ ŠPECIFIKÁCIE:

• Metóda merania: vzájomná indukcia
• Rozsah merania odporov zemnej slučky: 0 až 500 Ohm

• Rozlíšenie a presnosť merania odporu zemnej slučky:
v podrozsahu 0,01 až 0,099 Ohm: 0,001 Ohm ± (1% + 0,01 Ohm)
v podrozsahu 0,1 až 0,99 Ohm: 0,01 Ohm ± (1% + 0,01 Ohm)
v podrozsahu 1 až 49,9 Ohm: 0,1 Ohm ± (1% + 0,1 Ohm)
v podrozsahu 50 až 99,5 Ohm: 0,5 Ohm ± (1,5% + 0,5 Ohm)
v podrozsahu 100 až 199 Ohm: 1 Ohm ± (2% + 1 Ohm)
v podrozsahu 200 až 395 Ohm: 5 Ohm ± (5% + 5 Ohm)
v podrozsahu 400 až 590 Ohm: 10 Ohm ± (10% + 10 Ohm)

• Rozmery displeja EBTN: 47 x 28,5 mm
• Frekvencia merania: 2x/s
• Súčasné zobrazenie odporu a prúdu na jednej obrazovke
• Rozovretie klieští: 32 x 55 mm
• Filter interferenčných signálov: áno
• Vizuálny a zvukový alarm: áno
• Pozastavenie displeja (HOLD): áno
• Úložisko dát: áno, pre 300 skupín
• Rozhranie pre prenos dát do PC: RS232
• Napájanie: 6 V (4 ks batérie 1,5 V/AA (LR6))
• Spotreba: max. 50 mA
• Indikácia slabej batérie: áno
• Automatické vypnutie: áno, po 5 minútach
• Odpor izolácie plášťa: viac než 20 M Ohm (500 V medzi obvodom a obalom)
• Odolnosť voči napätiu: 3700 V/RMS AC (medzi obvodom a obalom)
• Maximálne vonkajšie magnetické pole: < 40 A/m
• Maximálne vonkajšie elektrické pole: < 1 V/m
• Kategória: CAT III 300V, CAT IV 150V (IEC61010-1)
• Prevádzková okolitá teplota a relatívna vlhkosť: 23 °C ±5 °C, vlhkosť < 75%
• Rozmery testera D x Š x V: 285 mm x 85 mm x 58 mm
• Hmotnosť testera: 1180 g (vrátane batérií)

OBSAH BALENIA:

• Tester UT276A+
• Testovacia (kalibračná) slučka 1 Ohm a 10 Ohm
• Batérie 1,5 V/AA (LR6) 4 ks
• Návod na použitie anglický, český, slovenský
