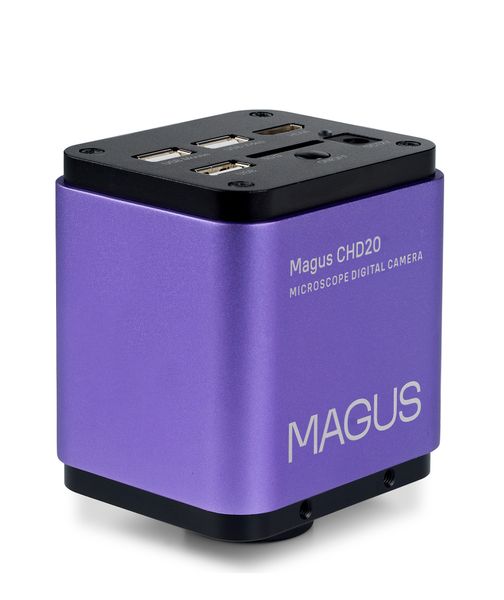

Digitálny fotoaparát MAGUS CHD20

MAGUS CHD20 je digitálny fotoaparát na montáž na mikroskop. Je určený na fotografovanie a nahrávanie videí z výskumu, ich úpravu a je schopný merať lineárne a uhlové rozmery objektov a ich štruktúr. Zariadenie pracuje s vlastným softvérom, takže ho možno pripojiť nielen k počítaču, ale aj priamo k externej obrazovke. Na tento účel je fotoaparát vybavený dvoma typmi rozhraní: HDMI a USB.

Fotoaparát vytvára vysoko kvalitný obraz v rozlíšení Full HD (1920x1080 px) a poskytuje vysokú snímkovú frekvenciu a vysokú rýchlosť prenosu dát medzi zariadeniami. Je vybavený snímačom Sony s vysokou citlivosťou na svetlo, ktorý dokáže fotografovať aj pri žiarivkovom svetle. Ďalšou funkciou tohto fotoaparátu je použitie mozaikových filtrov RGB. Tým sa zníži tmavý prúd a zabezpečí sa jasný obraz. Celý systém fotoaparátu je zameraný na vytváranie vysoko kvalitného obrazu bez trhania, zamrznutia alebo skreslenia, a to aj v prípade, že sa pozorovaný objekt pohybuje.

Snímač

Farebný snímač CMOS radu Starvis od spoločnosti SONY má vďaka svojim malým rozmerom (1/2'', pixel s rozmermi 3,75x3,75 μm) vysokú citlivosť na svetlo (1175 mV pri rýchlosti uzávierky 1/30 s) a umožňuje fotografovať aj pri slabom osvetlení. To je možné vďaka použitiu technológie podsvietenia. Na vytvorenie čo najširšieho zorného poľa bez skreslenia sa odporúča použiť adaptér so zväčšením 0,5x až 0,7x.

Funkcie softvéru

Po pripojení cez rozhranie HDMI používa fotoaparát vstavaný softvér na zobrazovanie snímok na externom displeji, snímanie fotografií, záznam videa, úpravy snímok a meranie lineárnych a uhlových rozmerov vzoriek a ich štruktúr. Pred meraním je potrebné softvér pre každý objektív kalibrovať pomocou kalibračného sklíčka. Rozhranie USB slúži na pripojenie fotoaparátu k počítaču. Softvér sa inštaluje z priloženého USB flash disku a je k dispozícii na stiahnutie aj na karte „Referencie a súbory na stiahnutie".

Pripojenie k externým zariadeniam

MAGUS CHD20 podporuje pripojenie k externej obrazovke, počítaču aj integráciu ďalších zariadení. Pripojenie k monitoru, televízoru alebo projektoru prebieha prostredníctvom rozhrania HDMI pri 60 snímkach za sekundu. Fotoaparát môžete pripojiť k počítaču prostredníctvom rozhrania USB 2.0 pri rýchlosti 50 snímok za sekundu.

Fotoaparát sa dodáva s 32 GB SD kartou. Môžete na nej ukladať fotografie a videá a spracovávať ich pomocou vstavaného softvéru. Rozhranie USB umožňuje pripojiť flash disk.

Na ovládanie aplikácií fotoaparátu sa odporúča používať myš. Je tiež súčasťou sady a je navrhnutá tak, aby vyrovnávala vibrácie, ktoré vznikajú pri priamej interakcii s fotoaparátom.

Prístroj možno kombinovať so špeciálnymi monitormi MAGUS, ktoré sa inštalujú priamo na kameru a vytvárajú mikroskopický zobrazovací systém.

Montáž na mikroskop

Fotoaparát možno vložiť do tubusu okulára mikroskopu a pripojiť k nemu pomocou adaptéra typu C-mount a adaptérového krúžku pre priemer tubusu. Na inštaláciu prístroja do trinokulárneho tubusu sa používa adaptér typu C-mount. Upozorňujeme, že adaptér C-mount už môže byť súčasťou vášho mikroskopu; jeho dostupnosť však závisí od konkrétneho modelu a konfigurácie. Pred zakúpením kamery odporúčame skontrolovať obsah balenia mikroskopu a potom v prípade potreby zakúpiť príslušné adaptéry.

Kľúčové vlastnosti:

• Svetelná citlivosť 1175 mV pri 1/30 s umožňuje fotografovať aj pri slabom osvetlení alebo žiarivkách
• Kamera vytvára vysoko kvalitný obraz v rozlíšení Full HD (1920x1080 px)
• Vstavaný softvér umožňuje autonómne vytvárať a spracovávať fotografické a video materiály a vykonávať merania objektov
• Rozhrania HDMI a USB slúžia na zobrazenie dát na externom monitore alebo počítači; snímková frekvencia je 60, resp. 50 snímok za sekundu v závislosti od pripojenia
• Fotoaparát používa mozaikové filtre RGB, ktoré znižujú tmavý prúd a vytvárajú jasný obraz

Obsah sady:

• Digitálny fotoaparát
• Kábel HDMI (1,5 m)
• Kábel USB 2.0 (2 m)
• USB myš
• Pamäťová karta SD 32 GB
• Napájací adaptér 12 V/1 A (Euro)
• USB flash disk s ovládačmi a softvérom
• Používateľská príručka a záručný list
