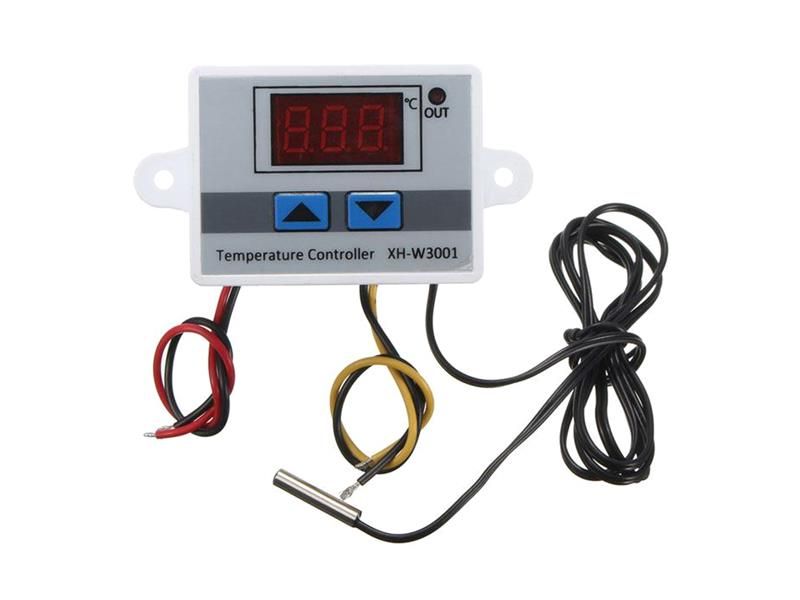

Digitálny termostat XH-W3001, -50 až +110°C, napájanie 12V

Modul digitálneho termostatu s LED displejom a signalizáciou aktivného stavu (kontrolka OUT)


Technické parametre:

- pracovné napätie: DC 12V
- výstup: v aktivnom stave 12VDC cez spínací kontakt relé 250VAC/5A (14VDC/20A)-typ4181
- ovládaný teplotný rozsah: –50–110°C
- rozlíšenie: 0,1°C (nad 100°C 1°C), presnosť 0,2°C v rozsahu –10°-100°C
- četnosť merania: 2× / sec
- merací senzor: NTC (10K 0.5%), vodotěsné
- rozmery: 60×45×30mm

Návod k použitiu:

Termostat umožňuje nastavenie teploty T1 a T2, kde T1 je teplota, pri ktorej termostat zapne a T2 je teplota, pri ktorej termostat vypne. Zapnutie termostatu indikuje červená LED dioda u pravého horného rohu displeja (popis „OUT“).

- pre nastavenie teploty T1 dlhšie podržte šipku hore. Ako sa displej začne blikat, šipkami môžete upraviť nastavenie spínacej teploty.
- pre nastavenie teploty T2 dlhšie podržte šipku dole. Ako sa displej začne blikat, šipkami môžete upraviť nastavenie vypínacej teploty.

Napájacie napätie pripojte na červený(+) a čierny(-) vodič, 12V spotrebič na žltý a čierny vodič

Pracovné režimy:

- režim topenia (T1 < T2): Po zapnutí zariadenia je výstup termostatu zapnutý, dokým meraná teplota nedosiahne úroveň T2. Ako sa meraná teplota zníži na úroveň T1, výstup sa znovu aktivuje.
- režim chladenia (T1 > T2): Po zapnutí zariadenia je výstup neaktivný, dokým meraná teplota nedosiahne úroveň T1. Potom sa výstup aktivuje do doby, než namerená teplota dosiahne úroveň T2.

Poznámka:
Výstupné relé má na spínací kontakt privedené napájacie napätie 12V, takže je na jeho výstupu v aktivnom stave 12V z napájacieho zdroja. Na ovládanie spotrebičov 230V je teda potrebné použiť ďalšie relé alebo upraviť plošný spoj termostatu tak, aby výstupné kontakty relé boli zapojené samostatne, tzn. bez privedeného napájacieho napätia. Relé (typ4181) má dimenzované kontakty na 230VAC/5A

Výrobok nie je samostatne funkčný celok, vyžaduje odbornú montáž.
