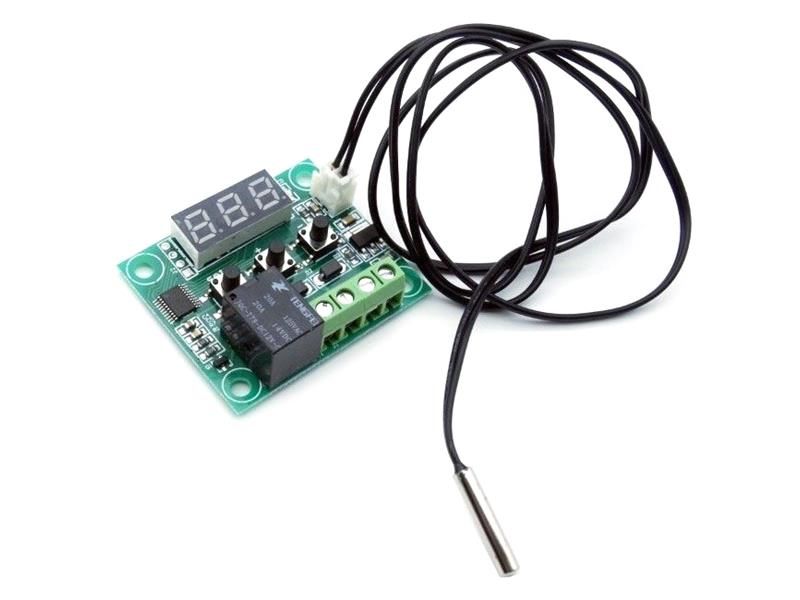

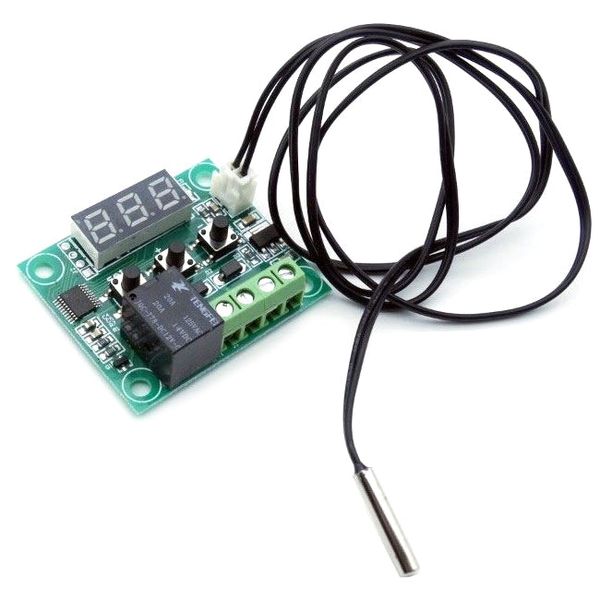

Digitálny termostat W1209, -50 až 110 °C

Modul digitálneho termostatu s pamäťou a LED displejom.


Technické parametre:

- pracovné napätie: DC 12V
- kľudový prúd: cca 10 mA
- prevádzkový prúd: cca 65mA
- výstup: relé max 20A 125VAC / 14VDC
- ovládaný rozsah: –50–110°C
- rozlíšenie: 0.1°C (-9.9°C-99.9°C) v ostatných rozsahoch 1°C
- frekvencia merania: 2× / sec
- meracie čidlo: NTC (10K 0.5%), vodotesné
- pracovné podmienky: –10 – 60°C, 20 – 85%rH
- rozmery: 48×40×14mm

Návod na použitie:
- pripoj napájacie napätie a záťaž, na LED displeji sa zobrazí teplota
- stlač SET, teplota začne blikať
- stlačením – a + nastav požadovanú teplotu a stlačením SET potvrď

Zobrazenie displeja: LLL – nie je pripojený teplotný snímač, HHH – mimo rozsahu

Nastavenie ďalších parametrov:
- podržať dlho tlačidlo SET a ďalej je možné nastaviť ďalších 6 parametrov:
- P0 Relé spína pri nižšej / vyššej teple oproti nastavenej (nastavenie C/H, východiskové: C)
- P1 Hysterézia nastaviteľná v rozsahu 0.1 – 15 °C (predvolená hodnota 2 °C)
- P2 Dolný limittermostatu (predvolená hodnota –50 °C)
- P3 Horný limit termostatu (predvolená hodnota 110 °C)
- P4 Offset teploty –7 °C až 7 °C (predvolená hodnota 0 °C)
- P5 Oneskorený štart 0 až 10 minút (predvolená hodnota 0 minút)
- P6 Bezpečnostné vypnutie pri vysokej teplote 0 °C až 110 °C (predvolená hodnota OFF – vypnuté), pri tejto teplote dochádza k rozpojeniu relé
- limity P0 až P6 sa nastavujú tlačidlami + / -

Upozornenie:
- teplotný rozsah termostatu sa nastavuje kombináciou P2+P1(hysterézia) alebo P3+P1, pričom aktívna je len jedna kombinácia v závislosti od nastavenia P0 (inverzná funkcia relé).

Výrobok nie je samostatne funkčný celok, vyžaduje odbornú montáž.
