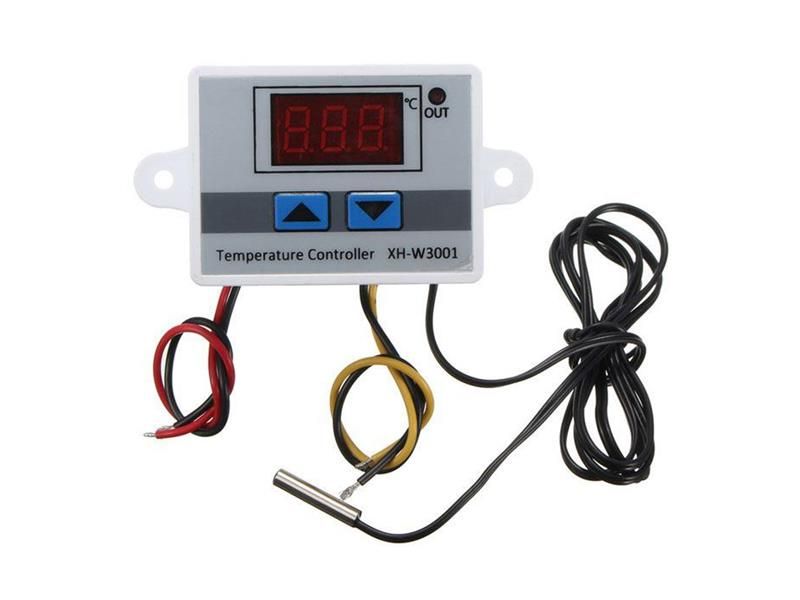

Digitálny termostat XH-W3001, -50 až +110°C, napájanie 24V

Modul digitálneho termostatu s LED displejom a signalizáciou aktívneho stavu (kontrolka OUT).


Technické parametre:

- pracovné napätie: DC 24 V
- výstup: v aktívnom stave 24 VDC cez spínací kontakt relé 250VAC/5A (14VDC/20A)-typ4181
- ovládaný teplotný rozsah: –50 – 110 °C
- rozlíšenie: 0,1 °C (nad 100°C 1°C), presnosť 0,2° C v rozsahu –10°-100°C
- frekvencia merania: 2× / sec
- meracie čidlo: NTC (10K 0,5%), vodotesné
- rozmery: 60 × 45 × 30mm


Návod na použitie:
- termostat umožňuje nastavenie teploty T1 a T2, kde T1 je teplota, pri ktorej termostat zopne a T2 je teplota, pri ktorej termostat vypne. Zopnutie termostatu indikuje červená LED dióda v pravom hornom rohu displeja (popis „OUT“).
- na nastavenie teploty T1 dlho podržte šípku nahor. Akonáhle displej začne blikať, šípkami môžete upraviť nastavenie spínacej teploty.
- na nastavenie teploty T2 dlho podržte šípku nadol. Akonáhle displej začne blikať, šípkami môžete upraviť nastavenie vypínacej teploty.
- napájacie napätie pripojte na červený(+) a čierny(-) vodič, 24V spotrebič na žltý a čierny vodič

Pracovné režimy:
- režim kúrenia (T1 < T2): Po zapnutí zariadenia je výstup termostatu zopnutý, kým nameraná teplota nedosiahne úroveň T2. Akonáhle nameraná klesne na úroveň T1, výstup sa znovu aktivuje.
- režim chladenia (T1 > T2): Po zapnutí zariadenia je výstup neaktívny, kým nameraná teplota nedosiahne úroveň T1. Potom sa výstup aktivuje až do doby, kým nameraná teplota dosiahne úroveň T2.

Poznámka:
- výstupné relé má na spínací kontakt privedené napájacie napätie 24V, takže na jeho výstupe je v aktívnom stave 24V z napájacieho zdroja. Na ovládanie spotrebičov 230V je teda potrebné použiť ďalšie relé alebo upraviť plošný spoj termostatu tak, aby výstupné kontakty relé boli zapojené samostatne, tzn. bez privedeného napájacieho napätia. Relé (typ4181) má dimenzované kontakty na 230VAC/5A

Výrobok nie je samostatne funkčný celok, vyžaduje odbornú montáž.
