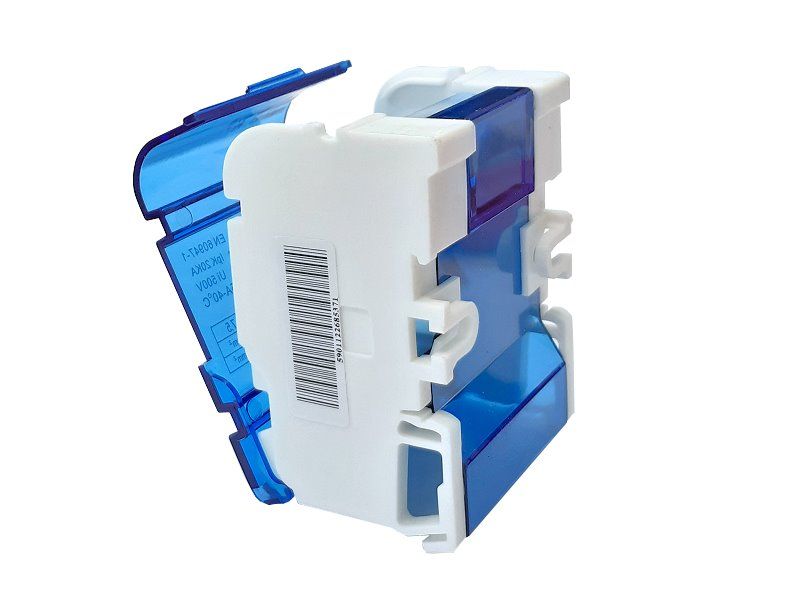

Distribučný blok VCX BLK 47 / 4 póly / 7 otvorov / 125A / na DIN lištu

Distribučný blok VCX BLK 47 / 4 póly / 7 otvorov / 125A / na DIN lištu

Distribučný alebo tiež rozvodný blok s mosadznými skrutkami pre správne a prehľadné pripojenie káblov v nízkonapäťových rozvodniach.

Modulárne rozvodné bloky VCX sú určené na rozvod prúdových ciest v nízkonapäťových skriniach. Skladajú sa z pripojovacích svoriek, ktoré sú umiestnené v plastovom kryte. Použitie bloku eliminuje slabé miesta v rozvádzači, čím sa znižuje riziko skratu.

Distribučný alebo tiež nazývaný rozvodný blok umožňuje rozdelenie napájania do rôznych obvodov. Umožňuje tiež separáciu fázových obvodov a použitie káblov s rôznymi priemermi.

Výhody bloku

•  Montáž na lištu DIN TH35 alebo povrchová montáž.
•  Bezpečná a jednoduchá inštalácia.
•  Priehľadný kryt.
•  Samozhášavý materiál.
•  Možnosť pripojenia vodičov s priechodkami alebo bez nich.

TECHNICKÉ ŠPECIFIKÁCIE

• počet pólov: 4
• menovitý prúd: 125 A
• lpk (skratová odolnosť): 20kA
• montáž: na DIN lištu TH35 alebo povrchová montáž
• UI: 500V
• prierez ohybných vodičov (mm2): 1,5-6; 6-15
• prierez vodičov (mm2): 2,5-6; 10-25
• počet otvorov: 7
• priemery otvorov: 5xo5,5mm; 2xo7,5mm
• krytie: IP 20
• norma: EN 60947-1

Modulárny distribučný blok - na čo sa používa?

Distribučný blok slúži na rýchle a plynulé rozdelenie napájania medzi obvody rozvádzača. Rozvádzačové bloky majú zabudované vodivé lišty (prúdové lišty), ku ktorým sa pripájajú vodiče napájajúce obvody.

Typy rozvodných blokov:

- bloky s 1 prúdovou lištou
- bloky s 2 lištami
- bloky so 4 lištami

Použitie rozvodných blokov

Rozvodné bloky umožňujú trvalé a bezproblémové pripojenie vodičov, ako sú vodiče a káble.

Prúdové lišty sú integrované do vnútorného priestoru rozvodných blokov. Montážne otvory rôznych priemerov umiestnené na lištách umožňujú bezproblémové pripojenie silných aj tenkých vodičov.

Pripojenie ľubovoľného prierezu silového kábla k bloku ponúka množstvo možných aplikácií. Napríklad pri pripojení silnejšieho napájacieho kábla je možné rozviesť napájanie na ostatné vychádzajúce vodiče.

Plastové kryty, ktorými sú bloky vybavené, zabezpečujú bezpečnosť. Zabezpečujú, že vodiče sú dostatočne chránené a nie sú vystavené pôsobeniu iných komponentov.

Modulárny rozvodný blok vnáša do inštalácie poriadok. Táto súčasť odstraňuje nutnosť pripájať viac vodičov pod skrutkovú svorku. Vďaka tomu sa možno obísť bez ďalších montážnych prvkov a káblových priechodiek. Modulárne bloky umožňujú správne usporiadanie a organizáciu všetkých vodičov.
