Ekvipotenciálna svorkovnica EB I228407EPS 4 A s krytom, sivá Ekvipotenciální svorkovnice EB I228407EPS 4 A s krytem, šedá

Elektro Bečov I228407 Ekvipotenciálna svorkovnica EPS 4 A s krytom, sivá
Ekvipotenciálna svorkovnica EPS 4 A s krytom šedá je určená na vyrovnanie potenciálov a pripojenie uzemnenia.
Obsahuje izolátor, kontaktnú lištu z mosadze s poniklovaným povrchom a svorky z mosadze taktiež s poniklovaným povrchom.

Prečo si vybrať túto ekvipotenciálnu svorkovnicu?
Dodáva sa s krytom v šedom prevedení, ktoré chráni svorky a uľahčuje montáž.
Obsahuje izolátor na bezpečné oddelenie vodičov a zníženie rizika nežiaducich kontaktov.
Nie je testovaná na výbušnosť, nie je teda určená pre prostredie s výbušnými atmosférami.
Má kontaktnú lištu z mosadze s poniklovaným povrchom, čo prispieva k odolnosti voči opotrebovaniu.
Svorky sú z mosadze s poniklovaným povrchom pre spoľahlivé a stabilné pripojenie vodičov.

Podrobný popis produktu
Ekvipotenciálna svorkovnica EPS 4 slúži na hlavné pospájanie-vyrovnanie potenciálu, podľa normy ČSN 33 2000-4-41
a ako ekvipotenciálna prípojnica podľa STN EN 62 561-1. Zemniace vodiče FeZn je pred pripojením nutné vyrovnať a vytvarovať
podľa podmienok umiestnenia svorkovnice EPS 4. Vodiče nesmú byť „napnuté“ takým spôsobom, aby mohlo dôjsť k vytrhnutiu svorkovnice
z TH lišty alebo podložky (napríklad z lišty TH 35 v KT 250 uložené v stene objektu). Pre aplikácie, kde sa nedá pnutiu vodičov vyhnúť
je vhodné EPS 4 k lište TH 35 pomocne zaistiť plastovými sťahovacími páskami (sťahovací pásik sa prevlečie v rohoch EPS 4,
ktoré sú primárne určené pre skrutky pri montáži na podložku). Ďalej je nutné vodiče očistiť od povrchovej korózie a nečistôt,
ktoré môžu byť na vodičoch usadené pri montáži (farba od maľovania a pod.). Svorkovnica je zostavená z nosnej podložky, mostíka a krytu.
Mostík je vyrobený z elektrovodnej mosadze s povrchovou úpravou.
Povrchová úprava mostíka-nikel, umožňuje pripojenie medených aj hliníkových vodičov (pre staršie inštalácie).
Vo všeobecnosti sú mostíky vybavené otvormi na pripojenie menovitých vodičov 6 a 16 mm2.
Pripojenie zemniaceho pásika 30 x 4, 20 x 3, prípadne uzemňovacieho guľodrôtu s priemerom 10 mm je pomocou dvoch skrutiek a príložky.
Kryt je vyrobený z polykarbonátu, je transparentný, čím je umožnená vizuálna kontrola svorkovnice (zapojenie, popisov a pod.).
Spojenie krytu a podložky je možné zabezpečiť zaplombovaním. Nosná podložky (pätka) je vyrobená z polyamidu,
horľavosť VO vo farebnom prevedení UN 7008 (sivá). Nosná podložka je konštruovaná tak,
aby bolo možné svorku EPS 4 namontovať na lištu TH 35 horizontálne aj vertikálne. EPS 4 je možné namontovať aj na podložku (priamo na stenu)
alebo do elektroinštalačných krabíc KO 125 E, KT 250 L a pod. Skrutky a príložka sú vyrobené z ocele ošetrené povrchovou úpravou.

Parametre:

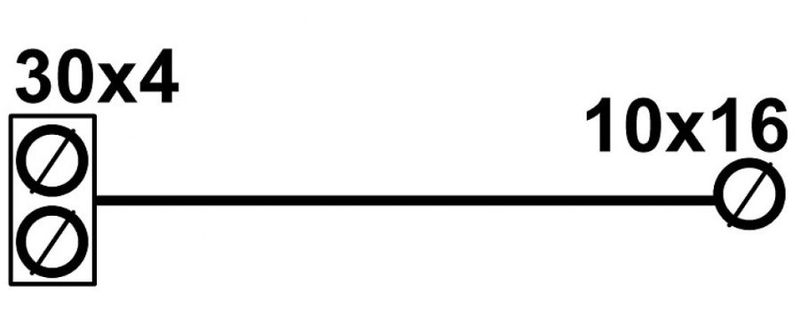

Upínacie jednotky 10 x 16 mm2 + 1 x 30 x 4 mm (alebo O 10 mm alebo 70 mm2)
Menovitý prúd[A] 76
Menovité izolačné napätie[V] 1 000
Menovité impulzné výdržné napätie[V] 6 000
Spôsob montáže TH 35/podložka
Prevádzková teplota[°C]-25-+55
Počet pripojovacích miest 11
Počet poschodí 1
Možnosť plombovania ÁNO
Počet pólov 1
Norma EN 60974-1-1
Norma EN 62561-1
Trieda N
Iimp 50 kA
Rozmery[mm] (šírka/výška/dĺžka) 49/43/118
Hmotnosť[g] 174
Balenie[ks] 1
