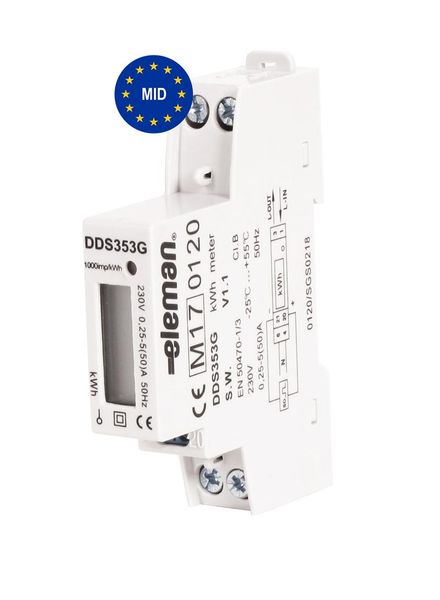

Elektromer DDS353 50 A MID, 1 mod., LCD, 1-fáz., 1-tar., fakturačný

Elektromer 1F na DIN lištu ELEMAN DDS353 50A MID 1008811, 1modulový, LCD, 1-tarifný fakturačný

Podružný 1-fázový 1-tarifný digitálny elektromer pre priame fakturačné meranie DDS353 50A MID, 1mod. (certifikácia MID).

Jednofázový elektromer s LCD displejom pre striedavé napätie 230 V, 50Hz, slúži na meranie činnej elektrickej energie v priamom zapojení do obvodu. Je určený na podružné fakturačné merania spotreby samostatných spotrebičov alebo spotrebičov v skupinách (MID certifikácia - podľa 2014/32/EÚ).

Jedná sa o presný elektromer, ktorý meria už od minimálnych hodnôt pretekajúceho prúdu (0,25 A) až po 50 A, veľký podsvietený LCD display zobrazuje hodnoty na číselníku od 00000,01 až 99999,99 [kWh] a to bez privedeného napájania po dobu až 10 rokov (závisí od okolitého prostredia), zobrazené namerané hodnoty nemožno vymazať. Indikačné LED blikajú pri odbere konkrétnej fázy.

Elektromer má impulzný výstup (1000imp. / 1kWh ==> 1x bliknutie = 0,001 kWh) na svorkách (20) S0+ a (21) S0-. To umožňuje pripojenie externého zariadenia, ktoré počíta impulzy (S0 podľa normy DIN 43864) generované elektromerom. Na správnu funkciu elektromera sa nevyžaduje zapojenie tohto doplnkového zariadenia.

Montuje sa na nosnú lištu 35 mm (DIN lištu), vstavaná šírka len 18 mm (1 mod.) -> šetrí priestor v rozvádzači. Skrutkové svorky pre pohodlné pripojenie vodičov až do prierezu 10 mm2, svorky pre nulový vodič "N" sú vzájomne (galvanicky) prepojené a nie je nutné rozdeľovať "N" vodič. Uťahovací moment skrutiek: svorka č. 1 a 3 = 1,5 - 2,5 Nm, svorka č. 4 a 6 = 1,5 - 2,5 Nm. svorka č. 20 a 21 = 1,0 - 1,2 Nm. Vlastná spotreba je cca 8VA/ 0.4W.

--- Informácie o S0 výstupe --- S0 je rozhranie definované normou DIN 43864 a každý elektromer by ním mal byť vybavený. Rovnako tak možno S0 výstup získať z plynomera, z vodomera, z merača tepla a ďalších zariadení. Potrebujete poznať množstvo energie, ktoré elektromer nameral? Vďaka S0 rozhraniu môžete ľahko, presne a veľmi lacno získať informácie o odbere energie.

• Napätie ... 12 až 27 V DC
• Prúd... 27 mA
• Šírka impulzu ... 90 ms
• Limitné hodnoty: max. 60 V DC max. 50 mA
